B1KG09K1 - 607 MOOTTORI DW12TED4

IRROTUS - KIINNITYS LISÄAINEEN SUUTIN

EHDOTTOMASTI : ennen korjausta pue käsineet ja suojalasit .

1 - ERIKOISTYÖKALUT

[1] tulppa liitinputkea varten, läpimitta 10 mm .

[2] liitinputki, läpimitta 8 mm .

[3] tulppa liitinputkea varten, läpimitta 8 mm .

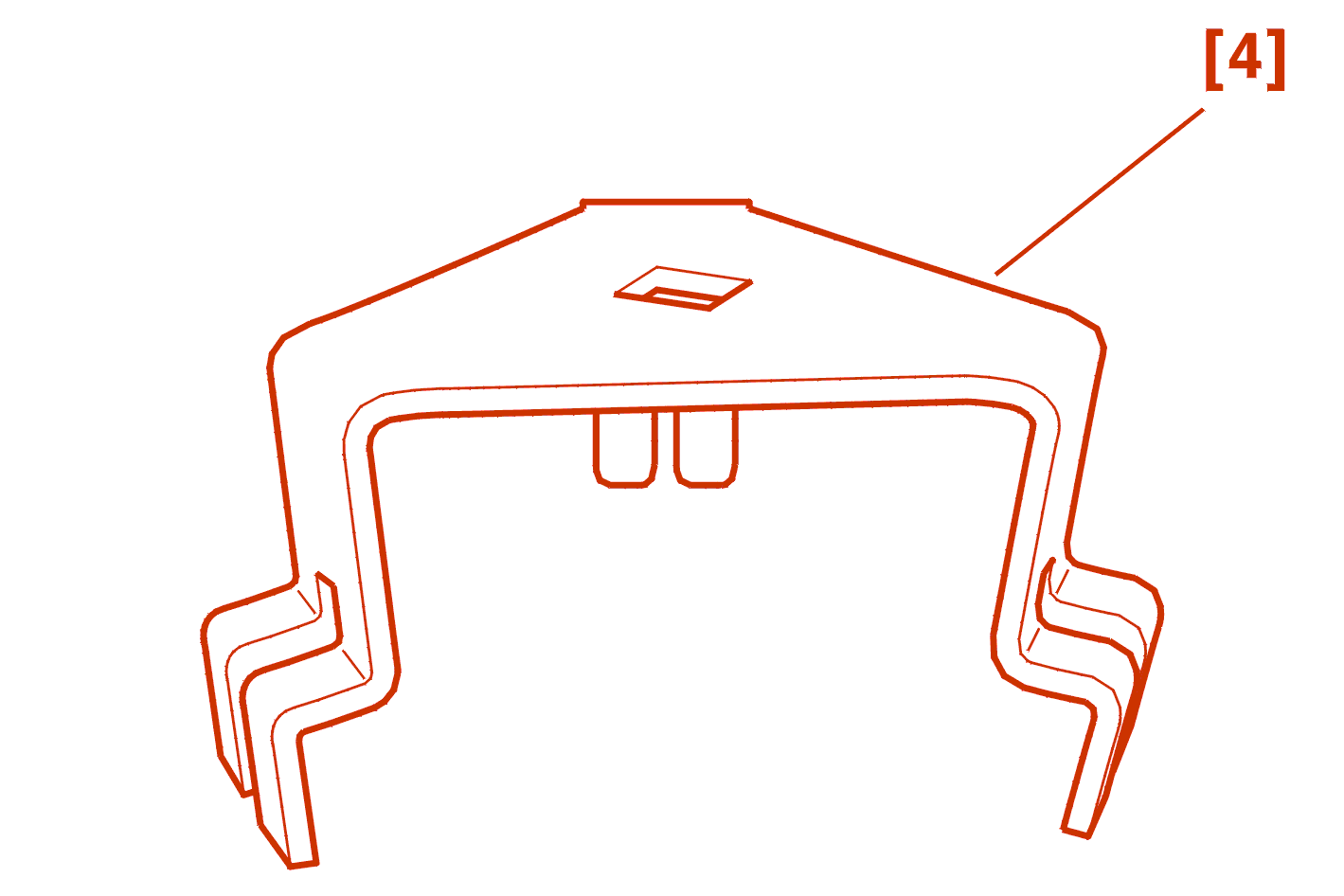

[4] Avain (-).1606 .

2 - IRROTUS

Aseta auto nostosillalle .

Irrota polttonestesäiliö .

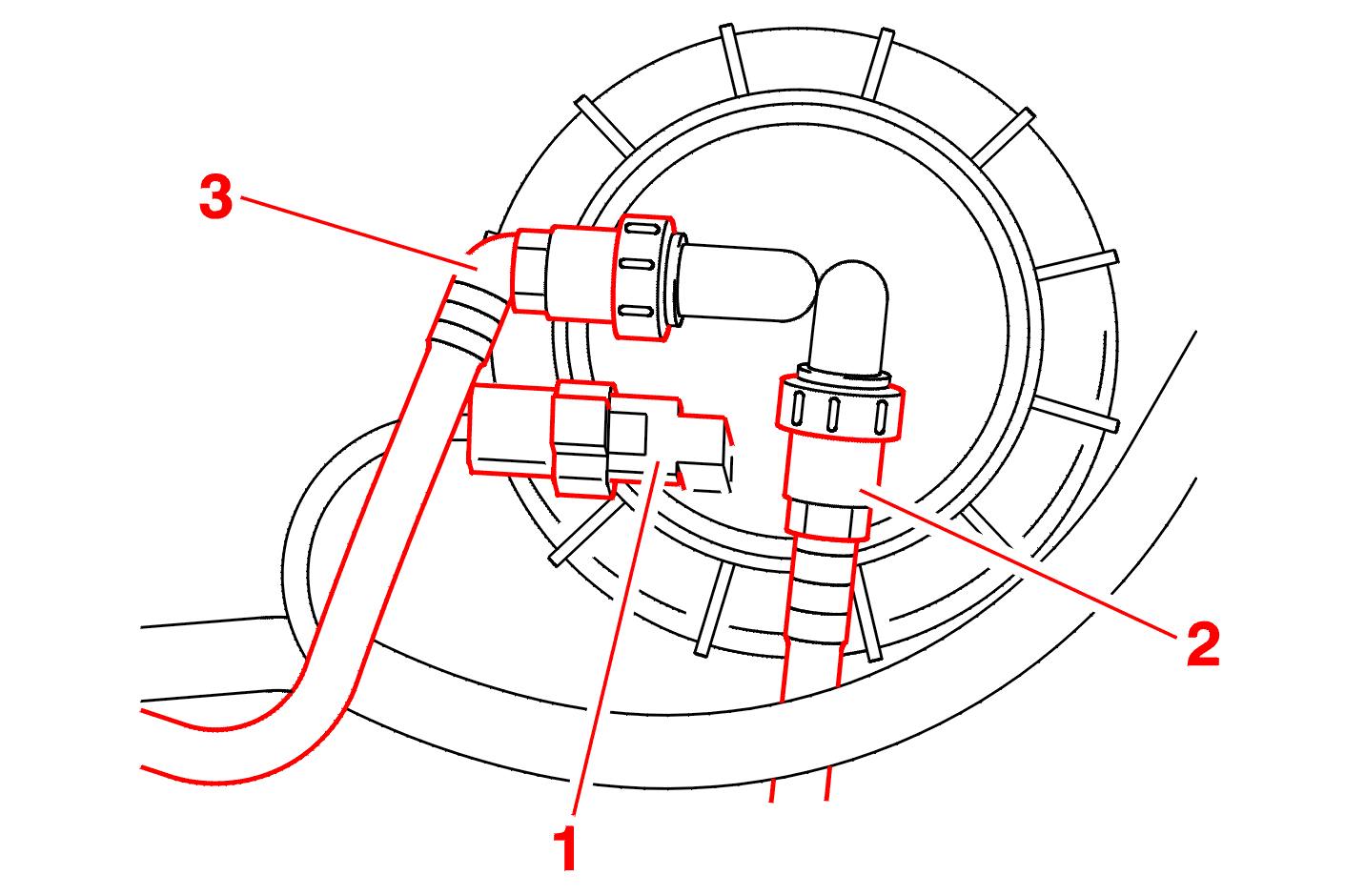

Irrota :

• liitin (1)
• putket (2) ja (3)

EHDOTTOMASTI : aseta tulpat [1], [2], [3] välittömästi paikalleen liittimiin (2), (3), jotta lisäainepiiriin ei pääsisi likaa .

Irrota :

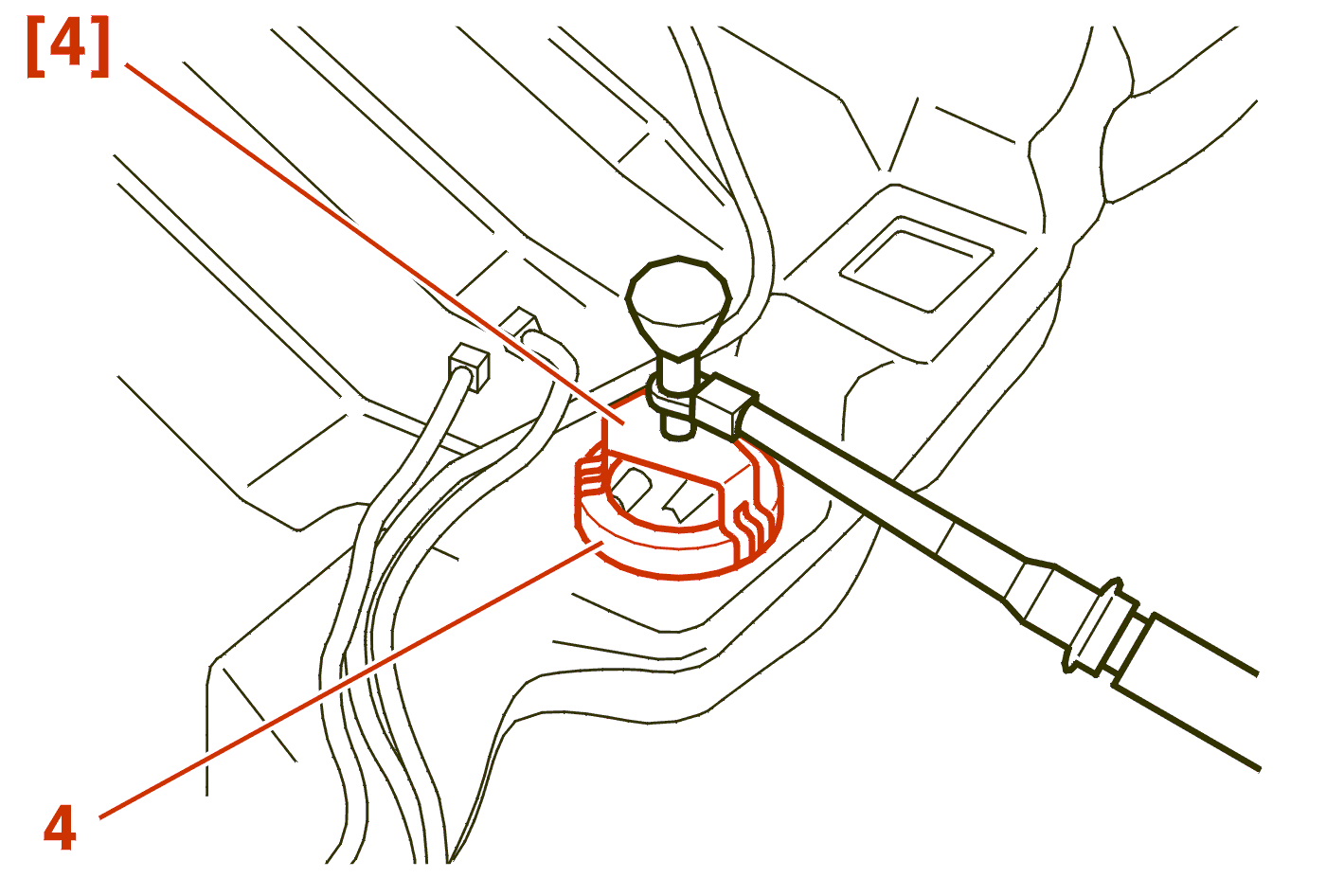

• holkki (4) työkalulla [4]

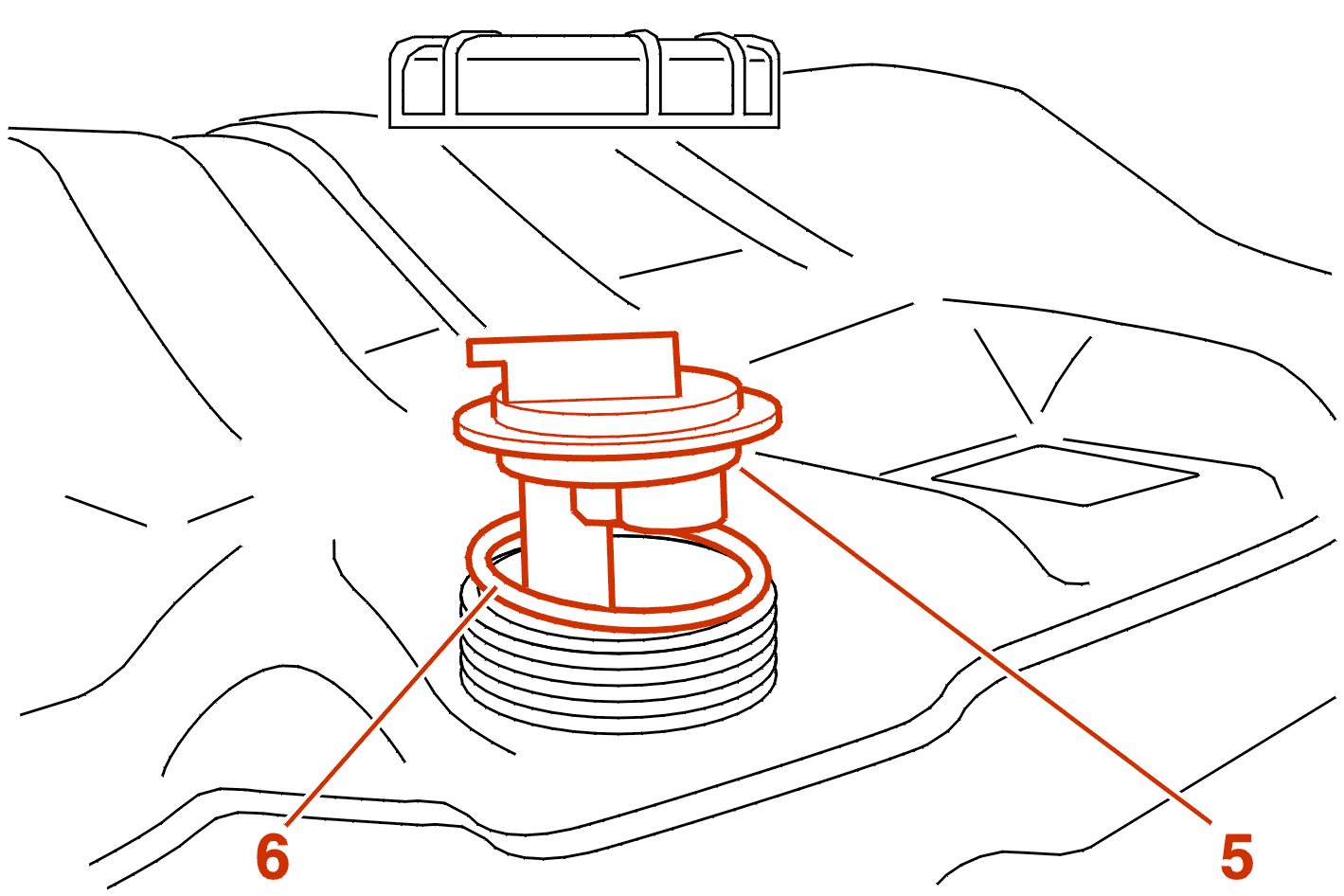

Irrota sumutin (5) ja tiiviste (6) .

3 - KIINNITYS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

EHDOTTOMASTI : vaihda järjestelmällisesti tiiviste (6) .

Kiristä rengas (4) arvoon 3.5 danm .
