B3BG0XK1 - 607

TOIMENPIDE KALLISTUKSENVAIMENNIN TAKANA

1 - ERIKOISTYÖKALUT

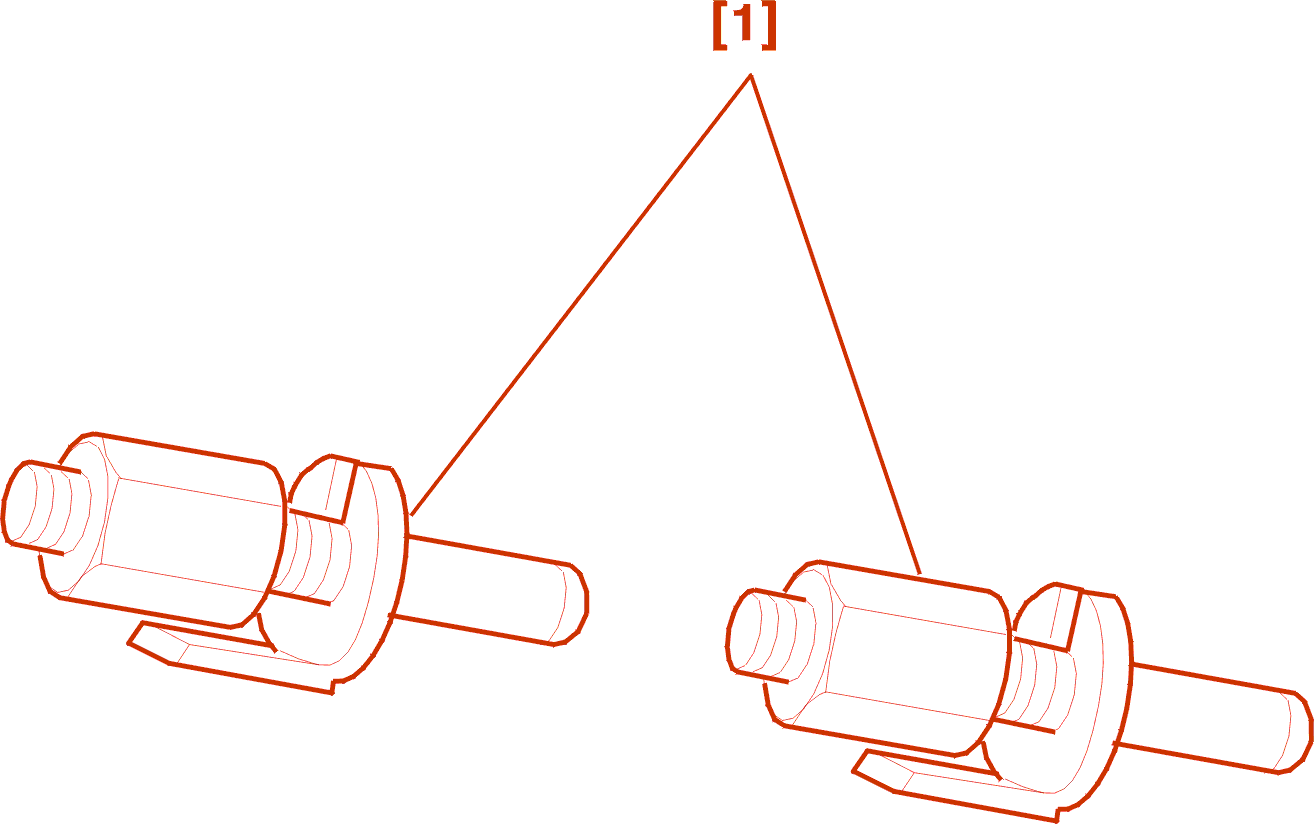

[1] Asennustapit (-).0532-B .

2 - IRROTUS - KIINNITYS TAKAKALLISTUKSENVAKAAJAN TUKILAAKERI

2 - 1 - IRROTUS

Irrota :

• takapyörät
• lokasuojat

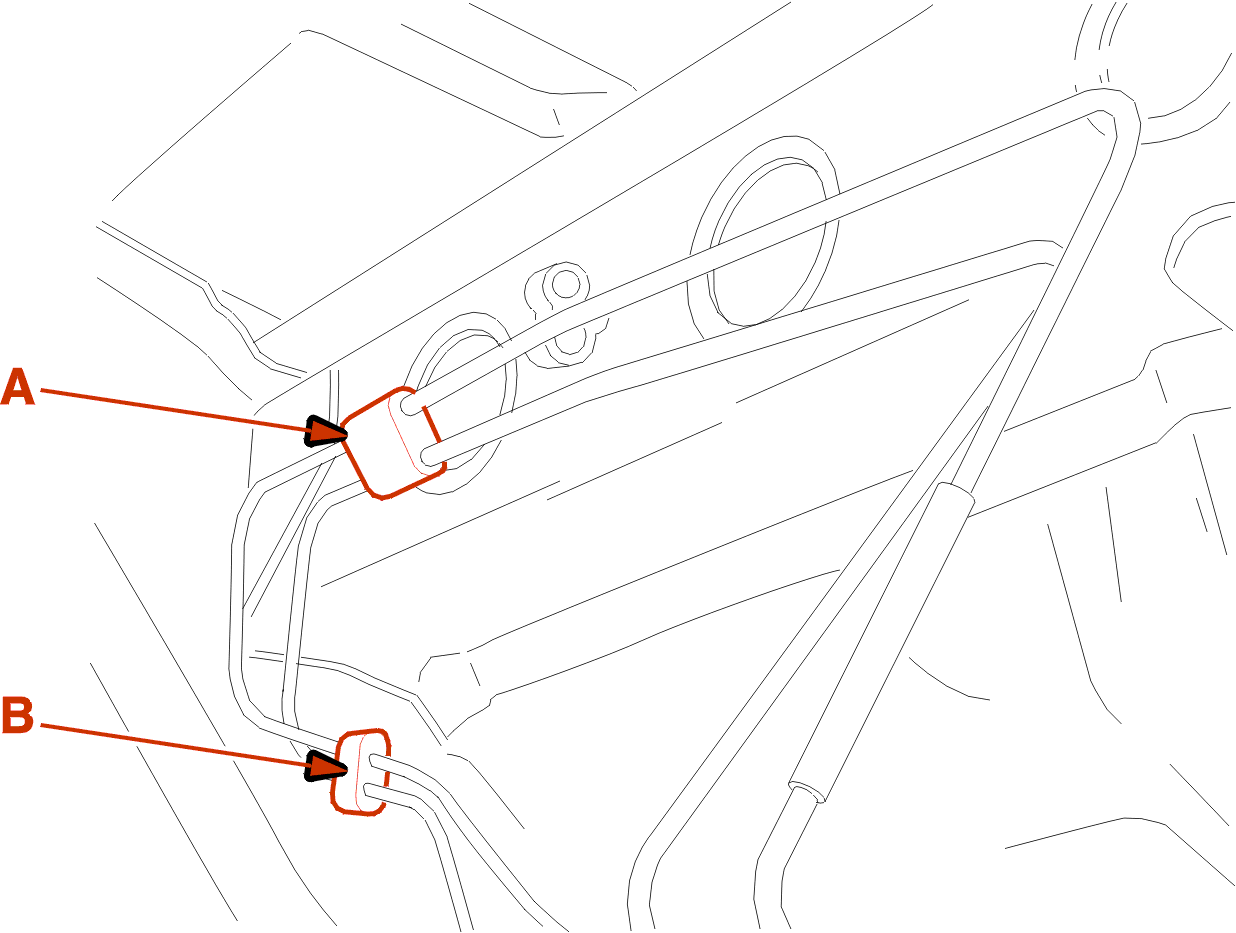

Kytke irti jarruletku kohdassa (A) ja (B) .

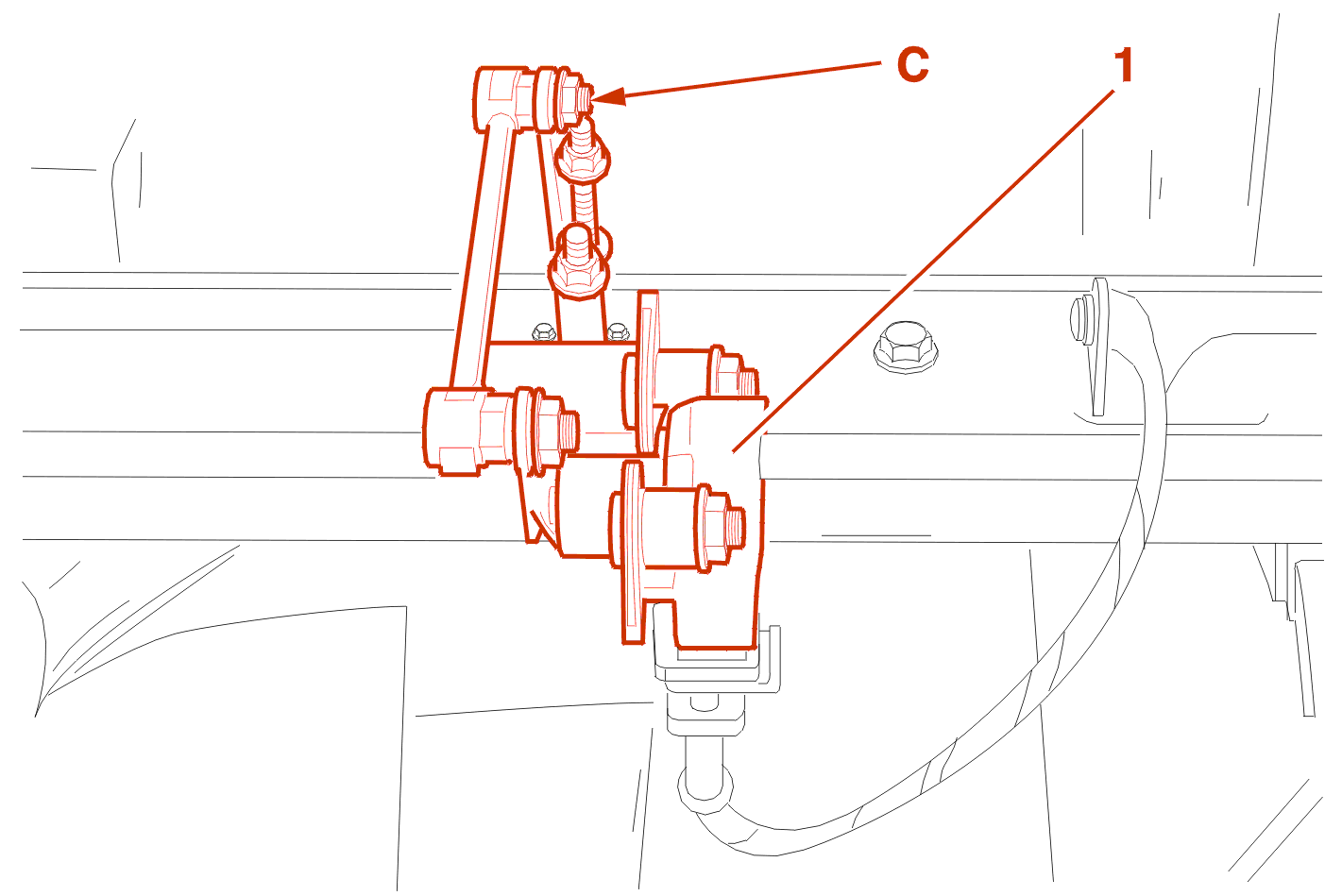

Irrota korkeudentunnistimen tanko (1) kohdasta (C) (riippuen varustuksesta) .

Tue taka-akseli hyraulisella nosturilla .

Avaa taka-akselin kiinnitysruuveja irrottamatta niitä .

VAROITUS : varo jarruputkia ja pyörän antureiden johtosarjaa .

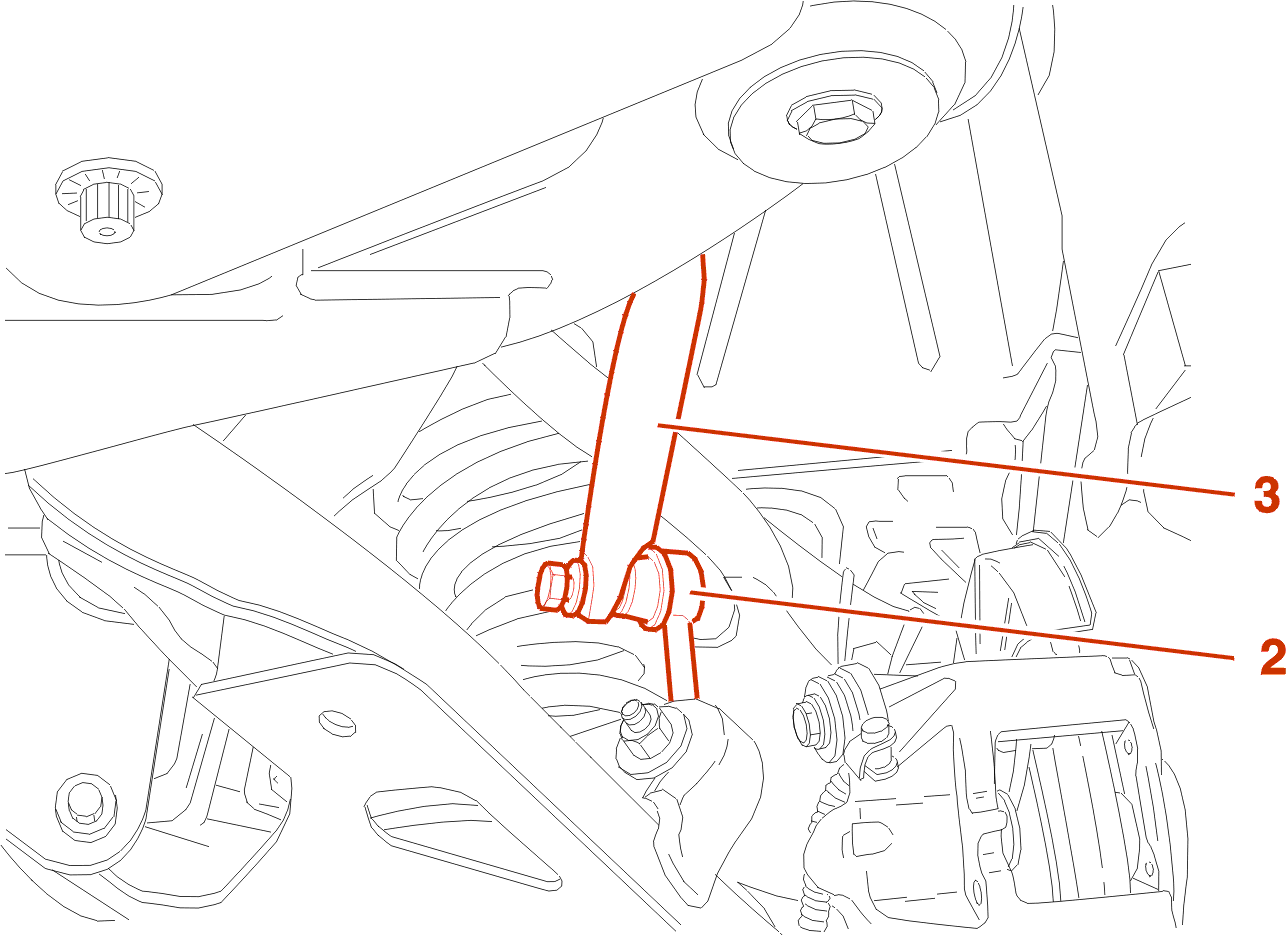

Irrota tanko (2) kallistuksenvaimentimesta (3) .

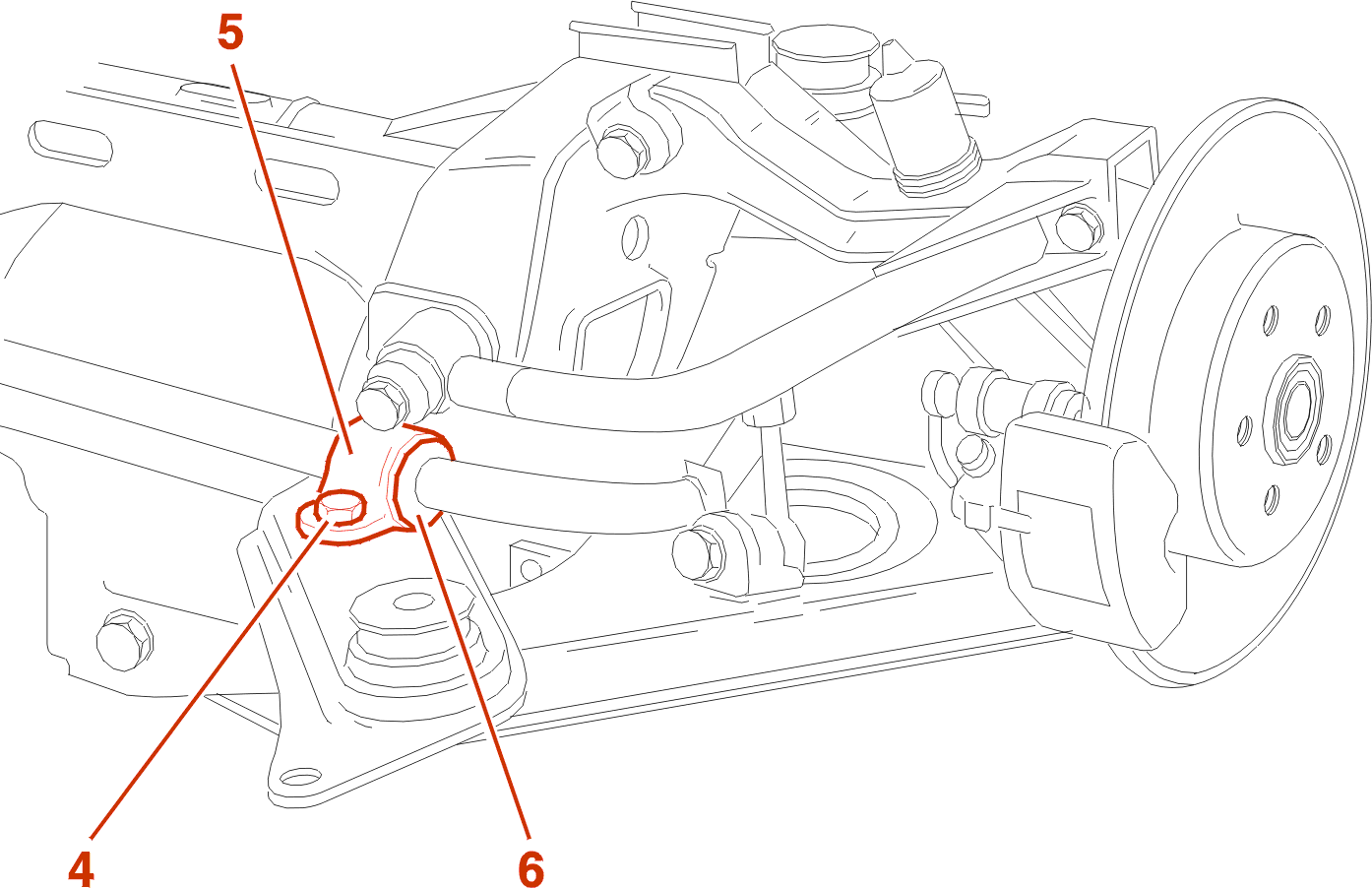

Irrota :

• laakerikansien ruuvit (4)
• laakereiden kannet (5)
• kumilaakerit (6)

2 - 2 - KIINNITYS

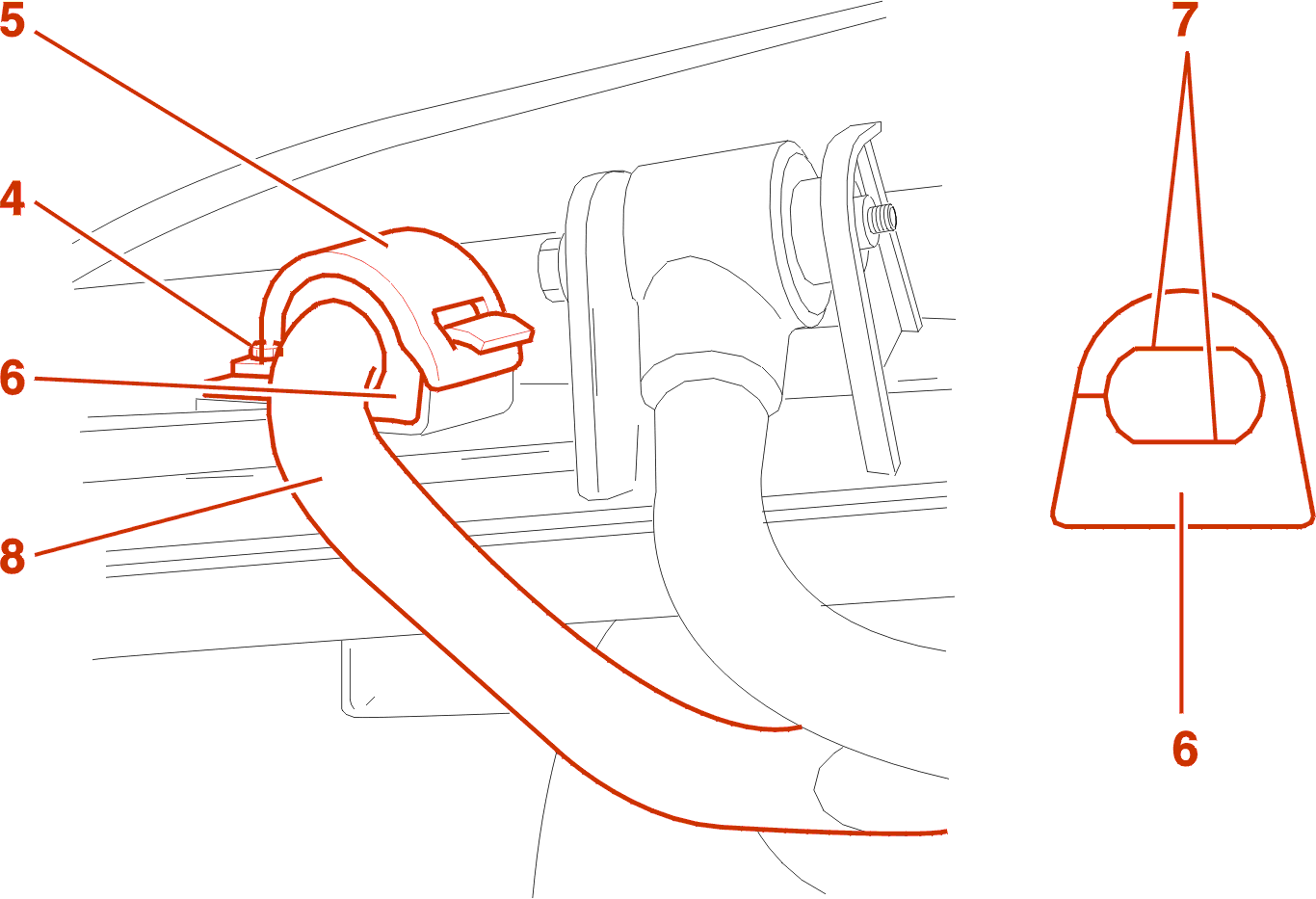

VAROITUS : aseta tasaiset osat (7), jotka ovat laakerissa (6) kallistuksenvaimentimen (8) tasaisten osien kohdalle .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

2 - 3 - KIRISTYSTIUKKUUDET

Pultti (4) 2.5 m.daN .

Tangon kiinnitysruuvit tiukkuudelle 5.7 danm .

Taka-akselin kiinnitysruuvit tiukkuudelle 6.5 danm .

3 - IRROTUS - KIINNITYS KALLISTUKSENVAIMENNIN TAKANA

3 - 1 - ERIKOISTYÖKALUT

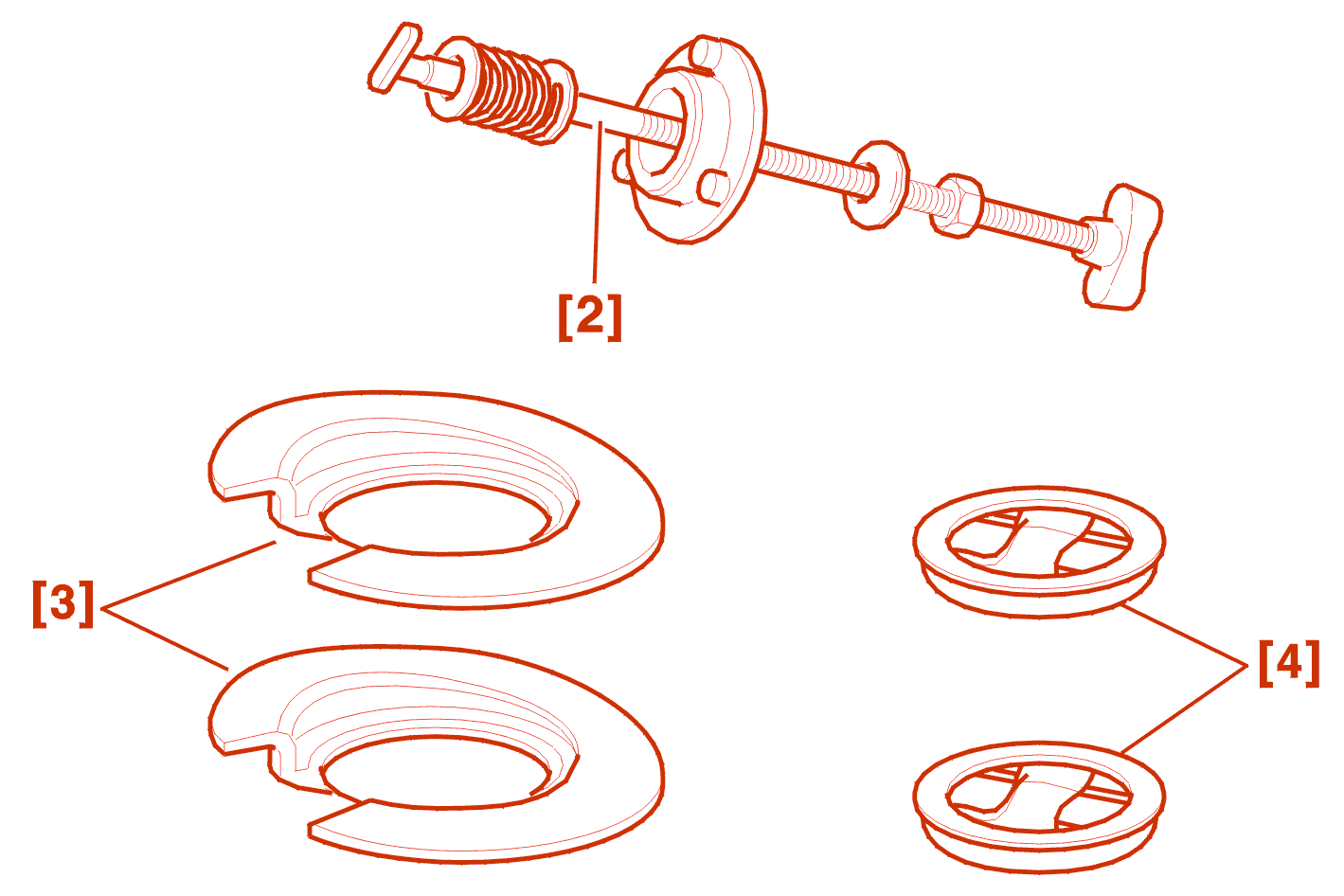

[2] Taka-akselien puolikkaiden kokoonpuristustyökalu .

[3] 2 takajousen puristuslevyä(-).0915-D7 .

[4] 2 tukirengasta(-).0915-D8 .

3 - 2 - IRROTUS

LAITA PAIKALLEEN TYÖKALUT [1], [2], [3] .

Irrota Takakallistuksenvaimentimen laakerit (6) .

Irrota taka-akselin 2 etummaista kiinnitysruuvia .

Tue taka-akseli hyraulisella nosturilla .

VAROITUS : varo jarruputkia ja pyörän antureiden johtosarjaa .

Irrota kallistuksenvaimennin vasemmalta puolelta .

3 - 3 - KIINNITYS

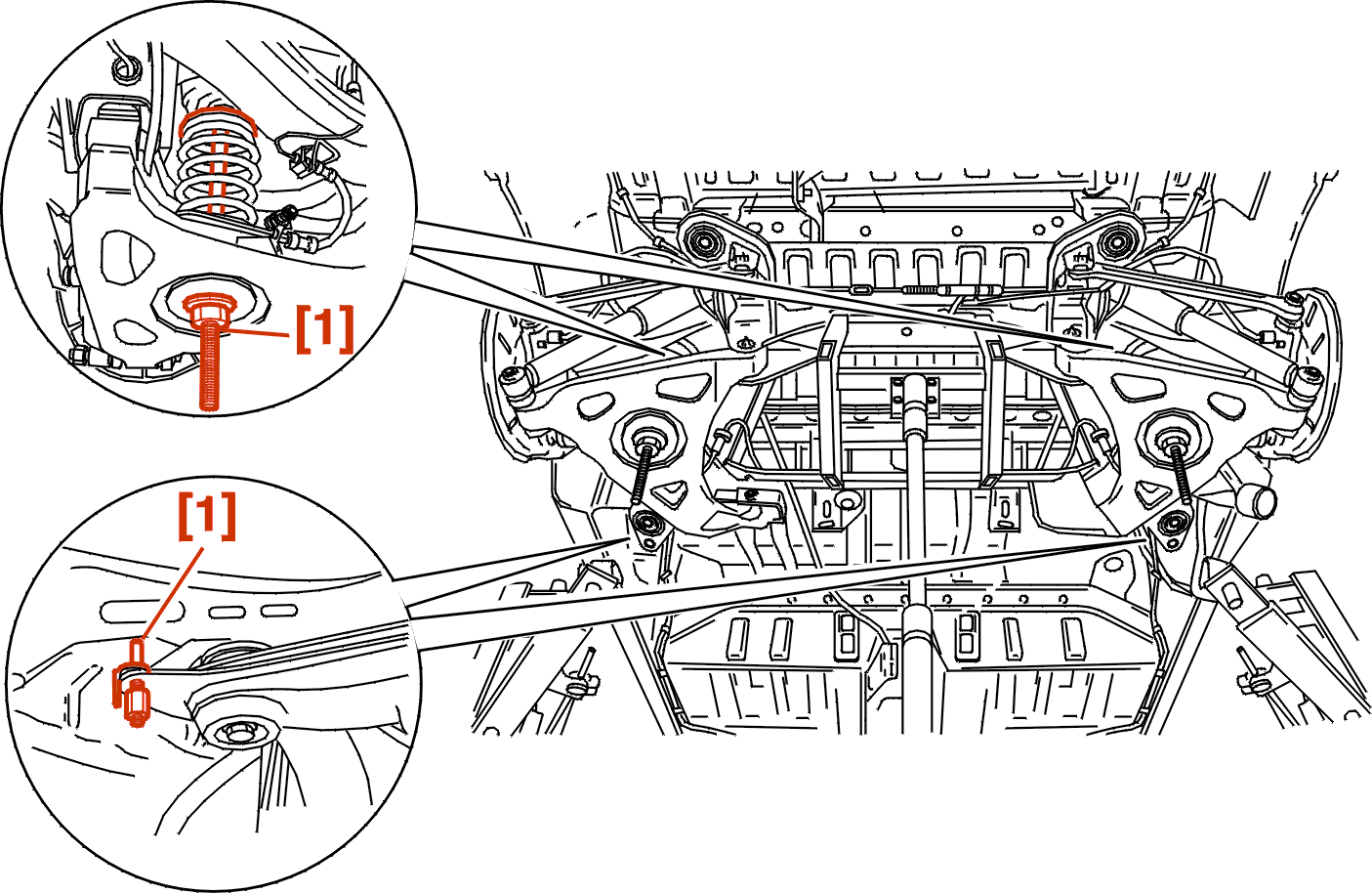

Laita työkalu [1] paikalleen .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

3 - 4 - KIRISTYSTIUKKUUDET

Kallistuksenvaimentimen tangon lukkomutteri : 5.7 m.daN .

Taka-akselin kiinnitysruuvit tiukkuudelle 6.5 danm .

Kallistuksenvaimentimen laakerikannen kiinnitysruuvit tiukkuudelle 2.5 danm .
