B3BG10K1 - 607

IRROTUS - KIINNITYS TAKAISKUNVAIMENNIN

1 - ERIKOISTYÖKALUT

[1] Taka-akselien puolikkaiden kokoonpuristustyökalu (-).0915-D .

[2] 2 takajousen puristuslevyä (-).0915-D7 .

[3] 2 tukirengasta (-).0915-D8 .

2 - IRROTUS

LAITA PAIKALLEEN TYÖKALUT [1], [2], [3] .

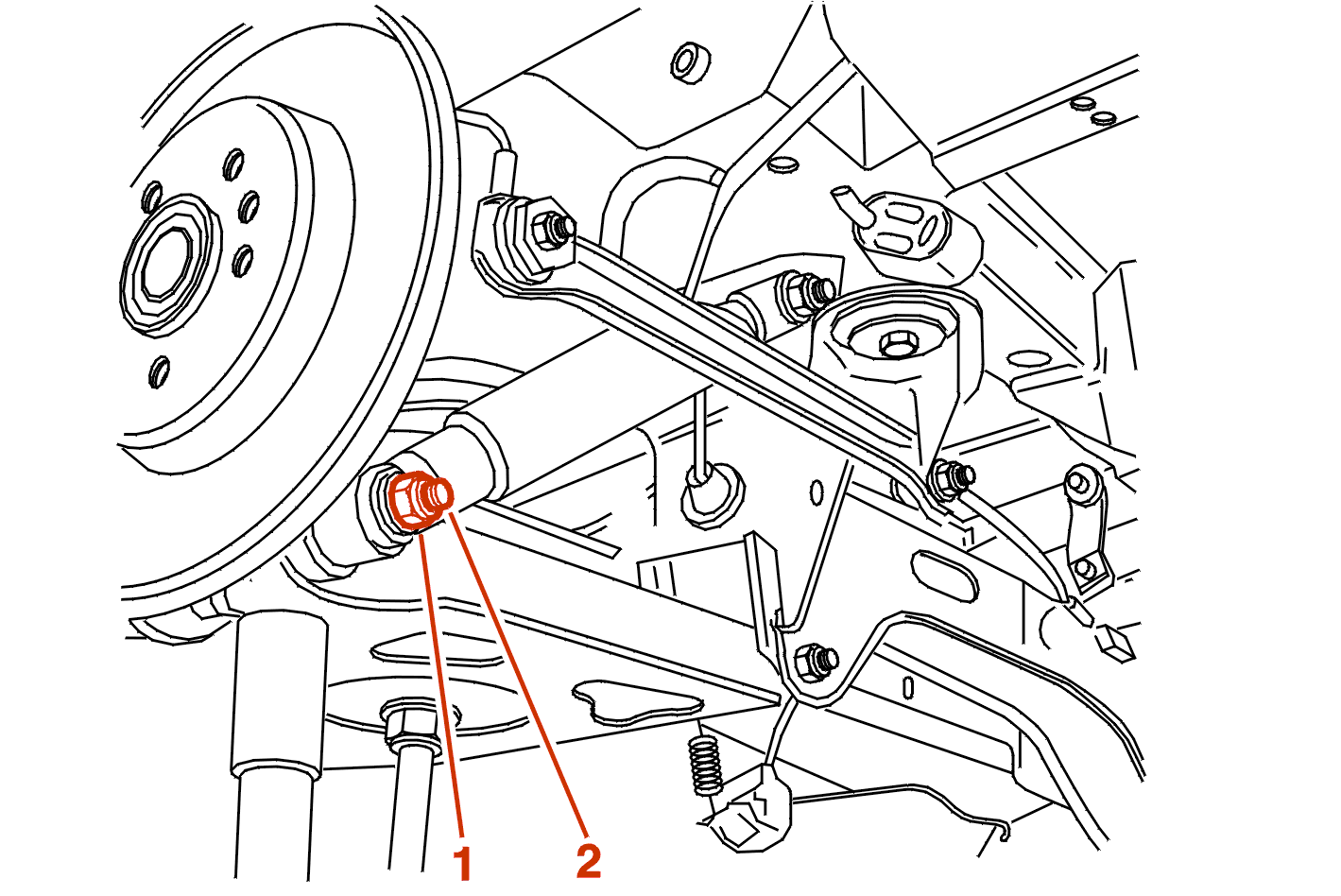

Löysää mutteria (1) .

Vedä ulos ruuvi (2) iskunvaimentimen silmukasta .

HUOM : jätä ruuvi varteen ja napaan .

JOUSITUS MUUTTUVALLA VAIMENNUKSELLA

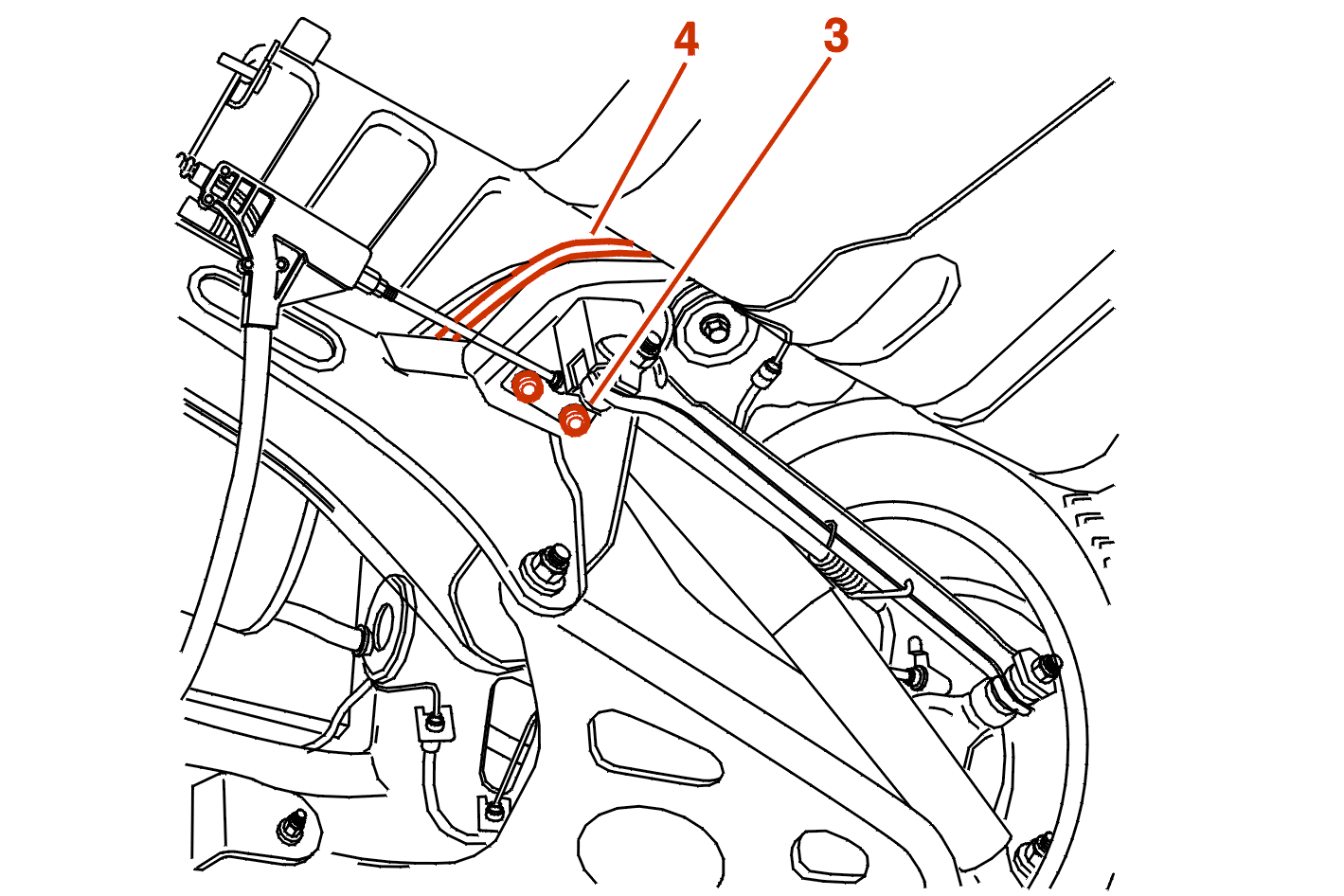

Kytke irti johto(dot) (4) .

Poista johdin (4) .

KAIKKI TYYPIT

Irrota pultit (3) .

Irrota iskunvaimennin .

3 - KIINNITYS

VAROITUS : puhdista pulttien kierteet, voitele ruuvit rasvalla MOLYKOTE G RAPIDE PLUS + frein filet .

Laita iskunvaimennin paikalleen .

Asenna ja kiristä pultit (3) : 4.7 m.daN .

Aseta paikalleen mutteri (1) (kiristämättä) .

JOUSITUS MUUTTUVALLA VAIMENNUKSELLA

Kytke ja kiinnitä uudelleen johdin (4) .

KAIKKI TYYPIT

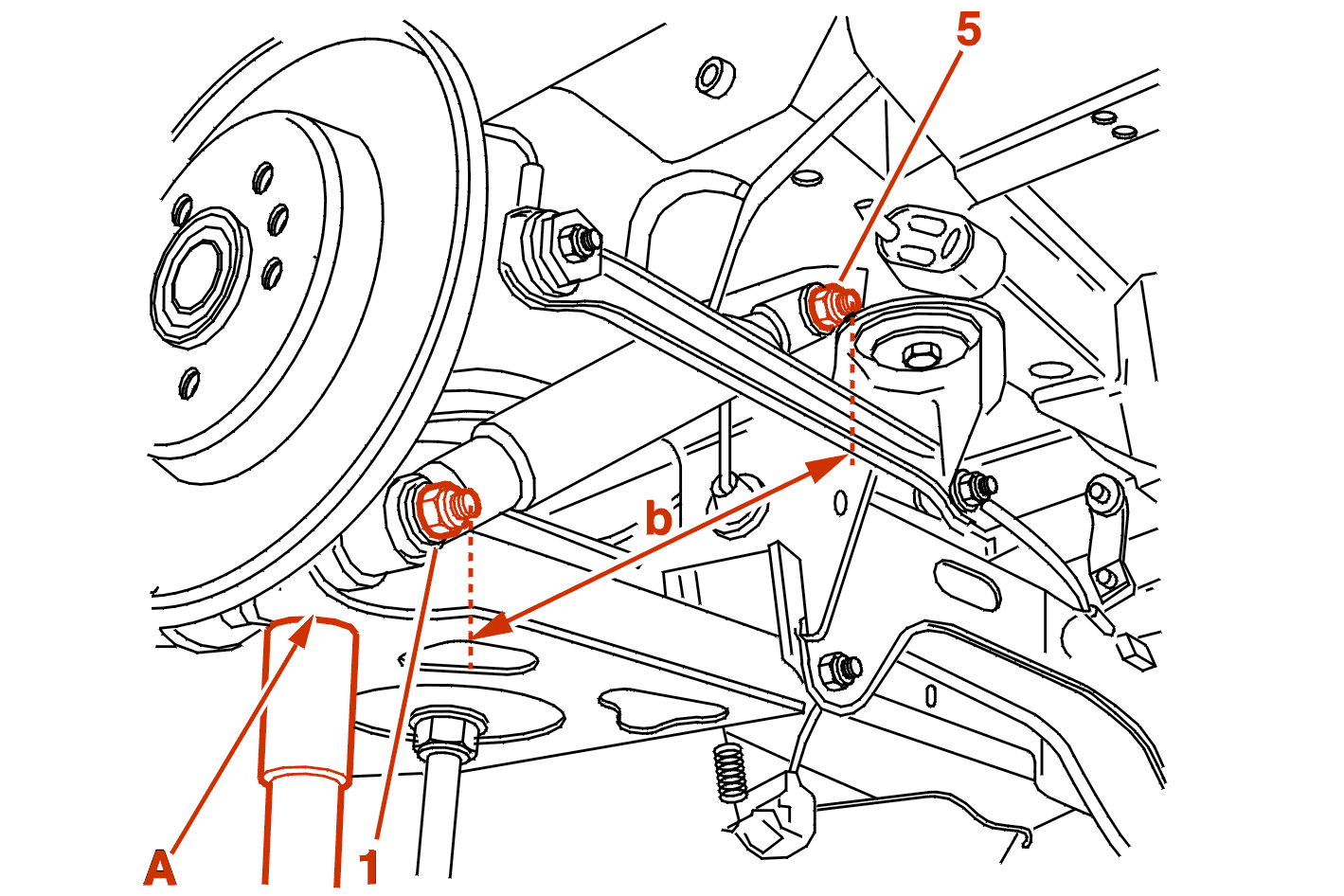

Toimi kohdassa (A) saadaksesi mitta (b) iskunvaimentimen kahden kiinnityksen välissä :

• (b) = 425 mm

Kiristä mutteri (1) : 8.5 m.daN .

Kiristystiukkuus pultille (5) : 4 m.daN .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .
