B3CG0LK1 - 607

IRROTUS - KIINNITYS ETUKOLMIOTUKI

1 - ERIKOISTYÖKALUT

[1] pallonivelen ulosvetäjä (-).0709 .

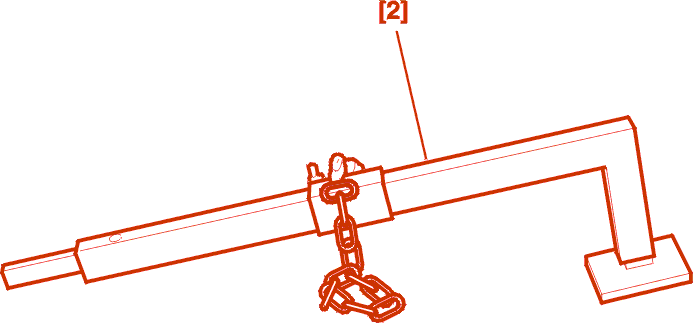

[2] Vipuvarsi olka-akselin pallonivelien irrottamiseksi (-).0622 .

2 - IRROTUS

Nosta auto ylös, etupyörät riippuen .

Irrota :

• pyörä
• pallonivelen kiinnityspultti olkatappiin

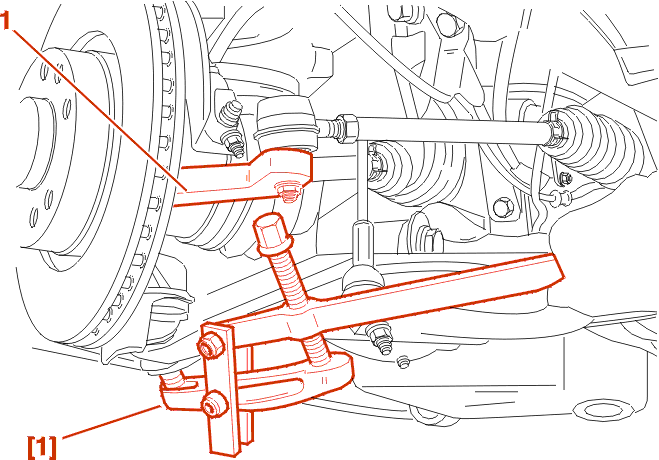

Erota pallonivel olka-akselista (Työkalun [1] avulla) .

Poista kuulanivel (Työkalun [2] avulla) .

Liitä olkatappi (1) apukelkkaan rautalangalla voimansiirron ulostulon välttämiseksi .

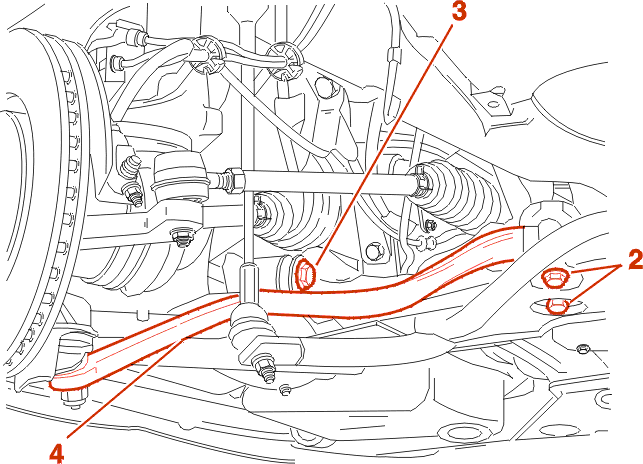

Irrota : Takakiinnityspultti (2) .

Irrota kolmiotuen kiinnitysruuvi (3) .

Irrota kolmiotukivarsi (4) .

3 - KIINNITYS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Vaihda itselukittuvat mutterit järjestelmällisesti .

Kierrä pultit pohjaan .

Asenna pyörä - Kiristys 9 m.daN + ° .

Laita auto viitekorkeuteen .

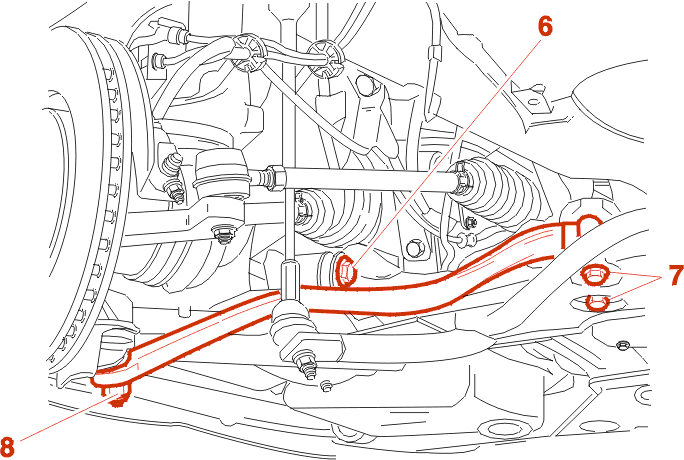

Muuttamatta tätä asentoa, kiristä kiinnitys (6) arvoon 8.5 m.daN .

Muuttamatta tätä asentoa, kiristä kiinnitys (7) arvoon 4.5 m.daN .

Kiristä muttera (8) 4 m.daN .

Tarkasta ja säädä ohjauskulmat .
