B3DG0WK1 - 607

IRROTUS - KIINNITYS RAIDETANKO

1 - IRROTUS

Irrota pyörä .

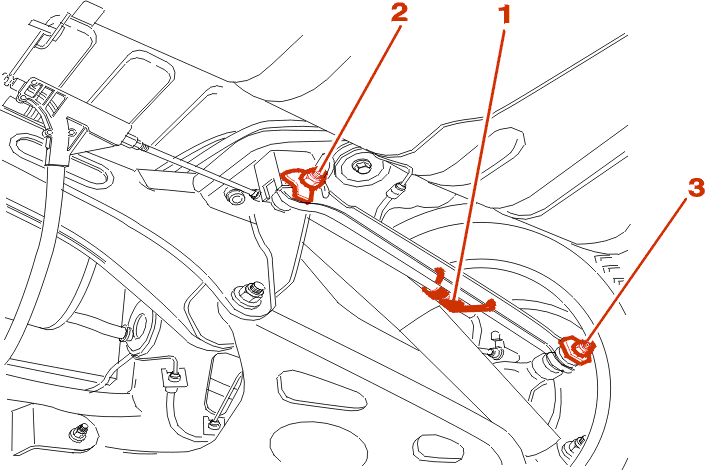

Irrota käsijarruvaijerin tukihaka (1) .

Irrota :

• epäkesko (2)
• epäkesko (3)
• auraustanko

2 - KIINNITYS

Kiinnitä auraustanko uudelleen (kiristämättä) .

Puhdista ja rasvaa epäkeskot .

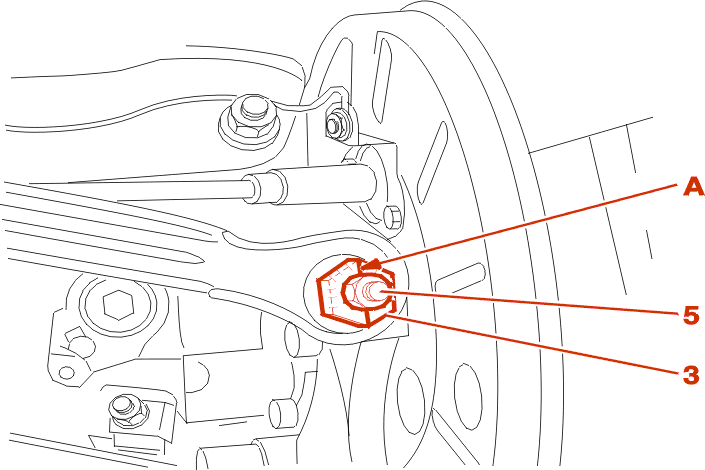

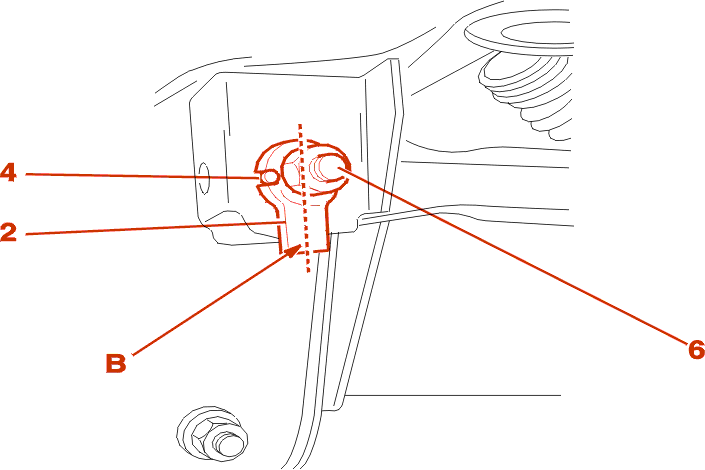

Sijoita epäkeskot (viite A ja B pystysuoraan) .

Tarkasta että keskitystappi (4) on oikeassa asennossa .

Kiristä kevyesti pultteja (5) - (6) (Muuttamatta epäkeskojen asentoa) .

Asenna uudelleen hakanen (1) .

Säädä taka-akselisto .

Kiristysmomentti(tit) :

• pultti (5) 5.5 m.daN
• pultti (6) 3.5 m.daN
• pyörä arvoon 9 m.daN
