B3DJ06K1 - 607

KUNNOSTUS TAKANAPA

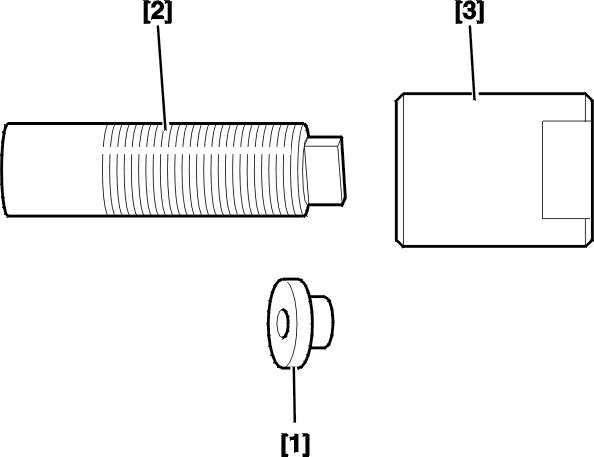

1 - ERIKOISTYÖKALUT

[1] Tukilevy(-).0617-F .

[2] Ohjainholkki (-).0617-E .

[3] Rengas (-).0617-D .

2 - IRROTUS

IRROTA TAKAJARRULEVY .

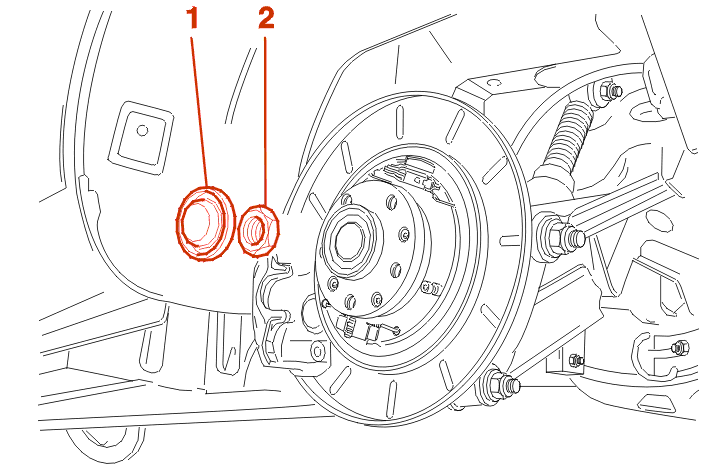

Irrota suojus (1) (Pienen ruuvimeisselin avulla) .

Irrota mutteri (2) .

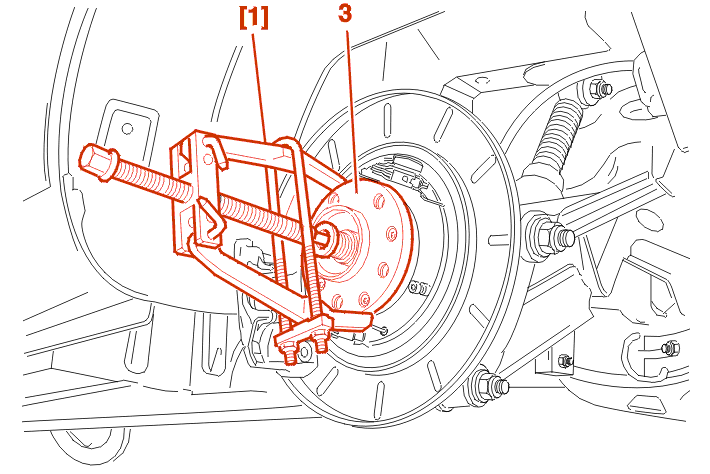

Irrota napalaakeri (3) käyttäen työkalua [1] ja FACOM U 52 työkalua tyyppiä .

Irrota tiivistepelti joka jää laakerin kehälle .

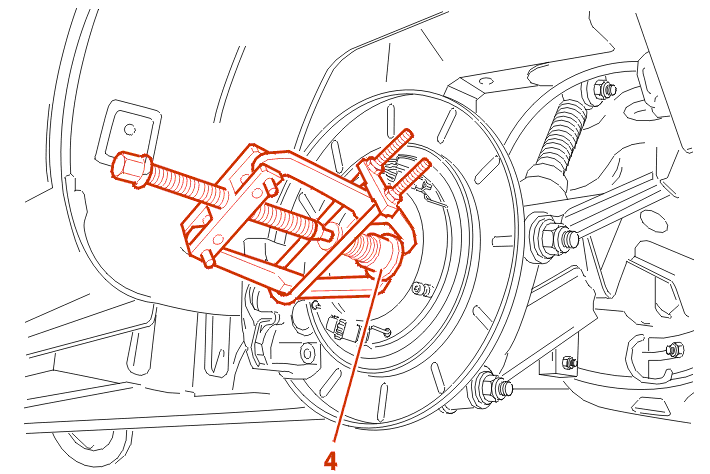

Irrota laakerin sisäpesä (4) (Käyttäen työkalua tyyppiä FACOM U52) .

Puhdista tukipinnat .

3 - KIINNITYS

Käytä MOLYKOTE 321 R -tyyppistä liukastetta .

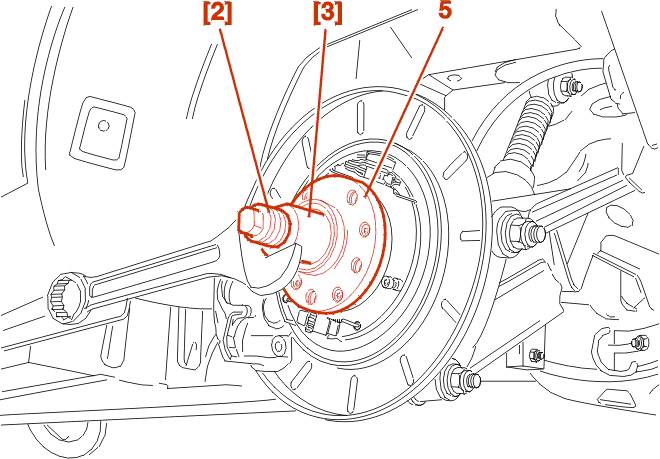

Kierrä ohjainholkki [2] napa-laakerilla varustettuna akselille .

Laita uusi napa-laakeri (5) ohjainholkille [2] .

Kiristä holkkia [3] kunnes napa-laakeri (5) on pohjassa .

Asenna uusi navan mutteri etukäteen rasvattuna .

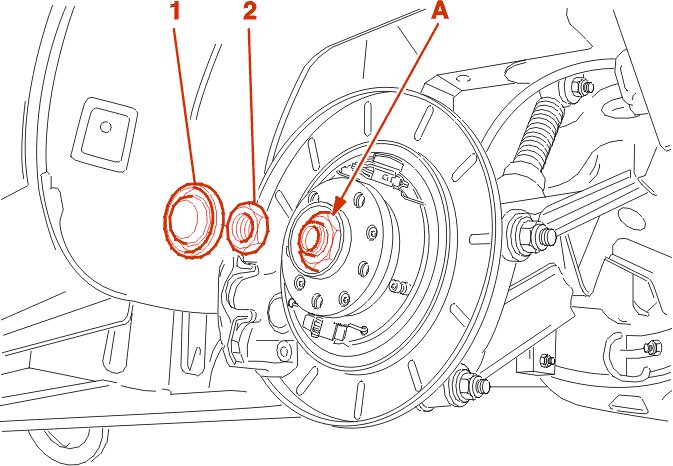

Kiristä muttera (2) 30 m.daN .

Lukitse mutteri (2) akselitapin päällä kohtaan (A) .

Asenna uusi suojakuppi massavasaran avulla (1) .

KIINNITÄ JARRULEVY KÄSIN .

Kiristä pyörä arvoon 9 danm .
