B3EG0LK1 - 607

IRROTUS - KIINNITYS OHJAUKSEN TEHOSTIMEN PUMPPU

1 - ERIKOISTYÖKALUT

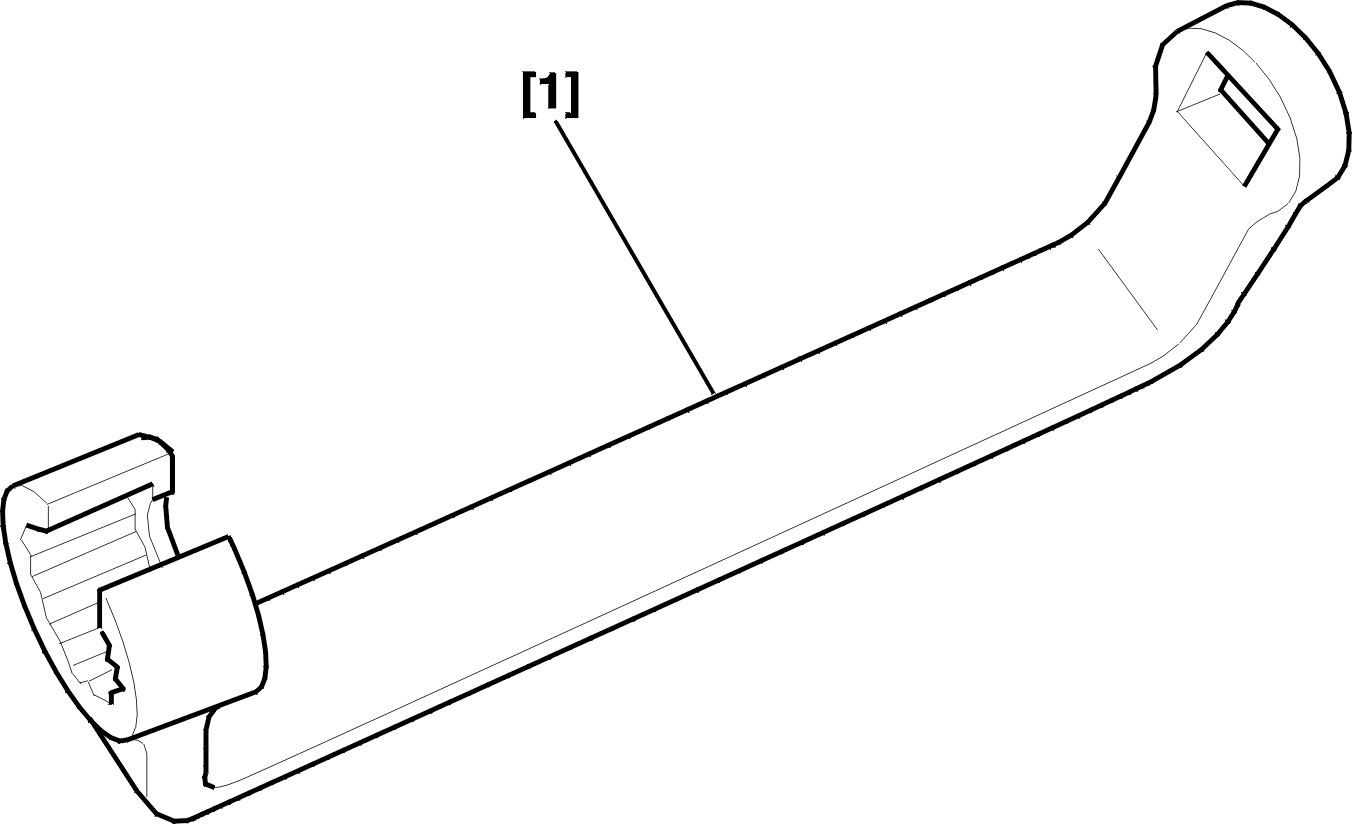

[1] Korkeapaineliittimien avain (-).0720.F .

2 - IRROTUS

VAROITUS : ryhdy toimenpiteisiin huolellisesti varoen että epäpuhtauksia ei pääse järjestelmään .

MOOTTORI DW12TED4

IRROTA LISÄVARUSTEIDEN VETOHIHNA .

MOOTTORI EW10J4

IRROTA LISÄVARUSTEIDEN VETOHIHNA .

MOOTTORI ES9J4S

IRROTA LISÄVARUSTEIDEN VETOHIHNA .

KAIKKI TYYPIT

TYHJENNÄ NESTEJÄRJESTELMÄ .

Aseta riepu ohjaustehostimen pumpun ympärille .

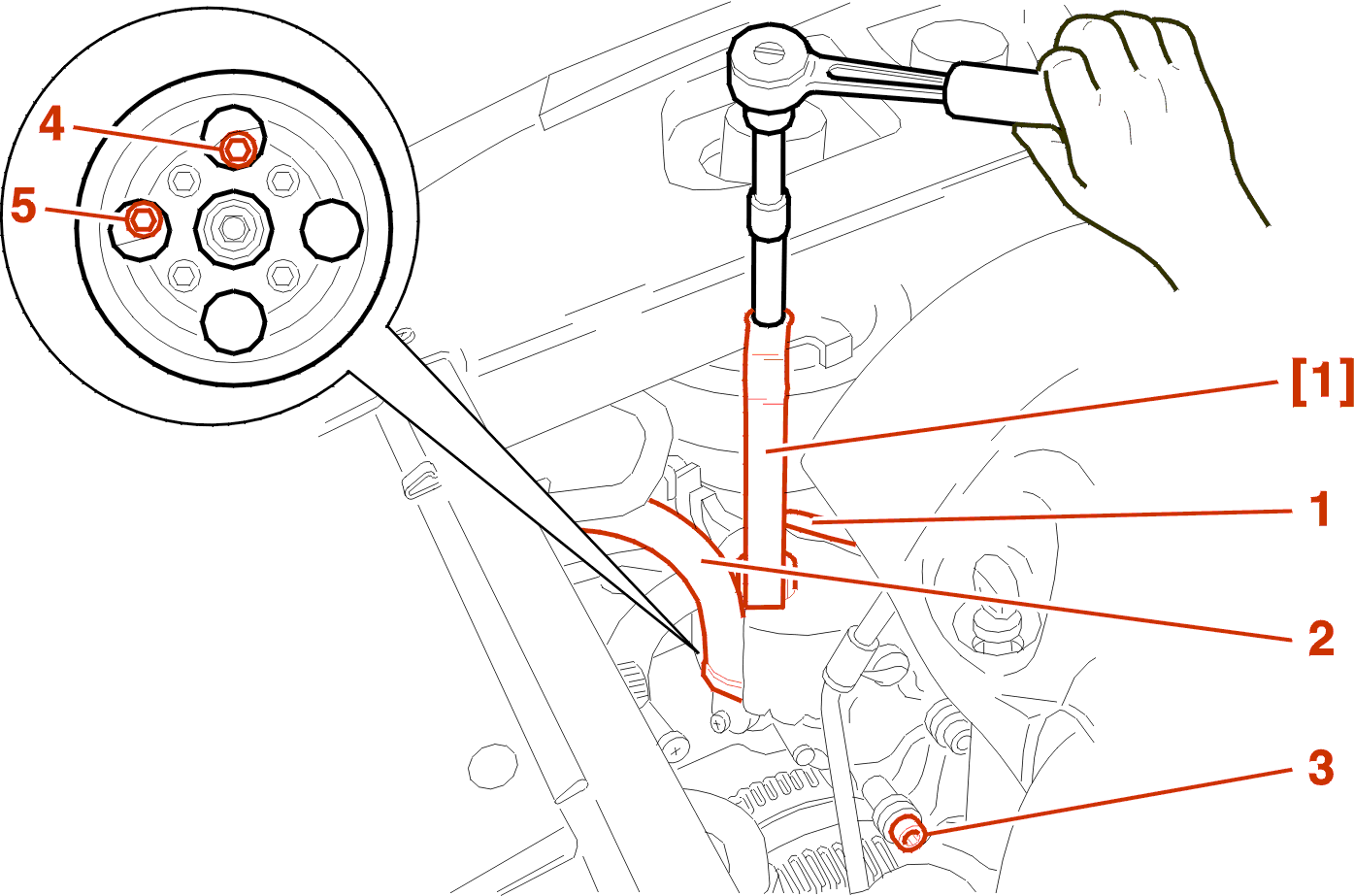

Irrota siteistä putki (1) .

Löysää putkea (1) työkalulla [1] .

Siirrä sivuun putki (1) .

Siirrä sivuun putki (2) .

Tuki aukot .

Irrota pultit (3), (4), (5) .

Irrota tehostimen pumppu .

3 - KIINNITYS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Kiristä ensin ruuvit hihnapyörän puolella .

Kiristysmomentti(tit) :

• pultit (4), (5), (3) 2,5 m.daN
• korkeapaineliitin pumpulla : 2 m.daN

ILMAA NESTEJÄRJESTELMÄ .

EHDOTTOMASTI : käytä uutta öljyä nestepiirin täyttämisessä ja lisäyksessä .
