B3EG0SK1 - 607

OHJAUSMEKANISMIN IRROTUS - KIINNITYS

1 - ERIKOISTYÖKALUT

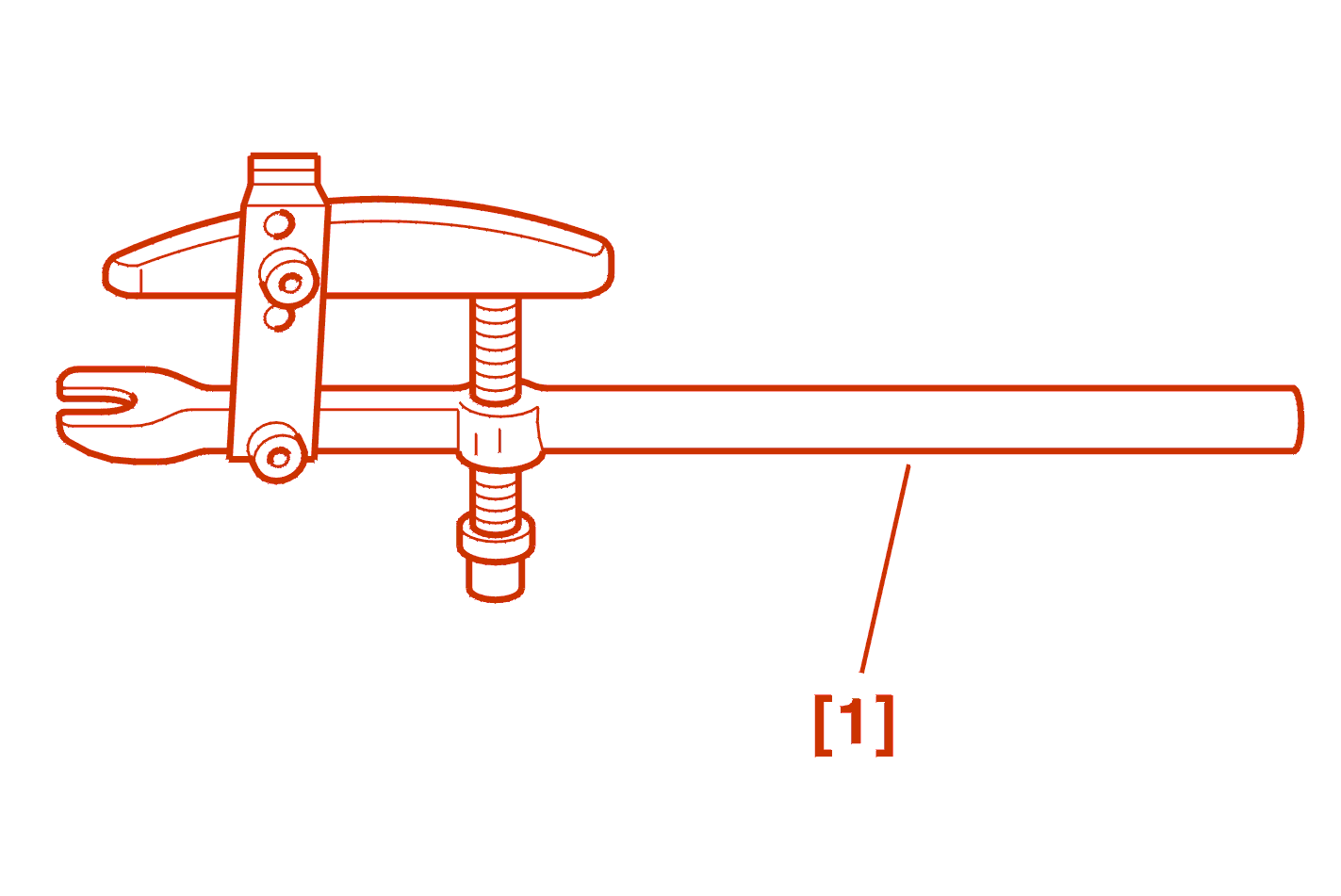

[1] pallonivelen ulosvetäjä (-).0709 .

2 - IRROTUS

HUOM : käytä kaksipilarinosturia .

Aseta ohjauspyörä suoraan linjaan .

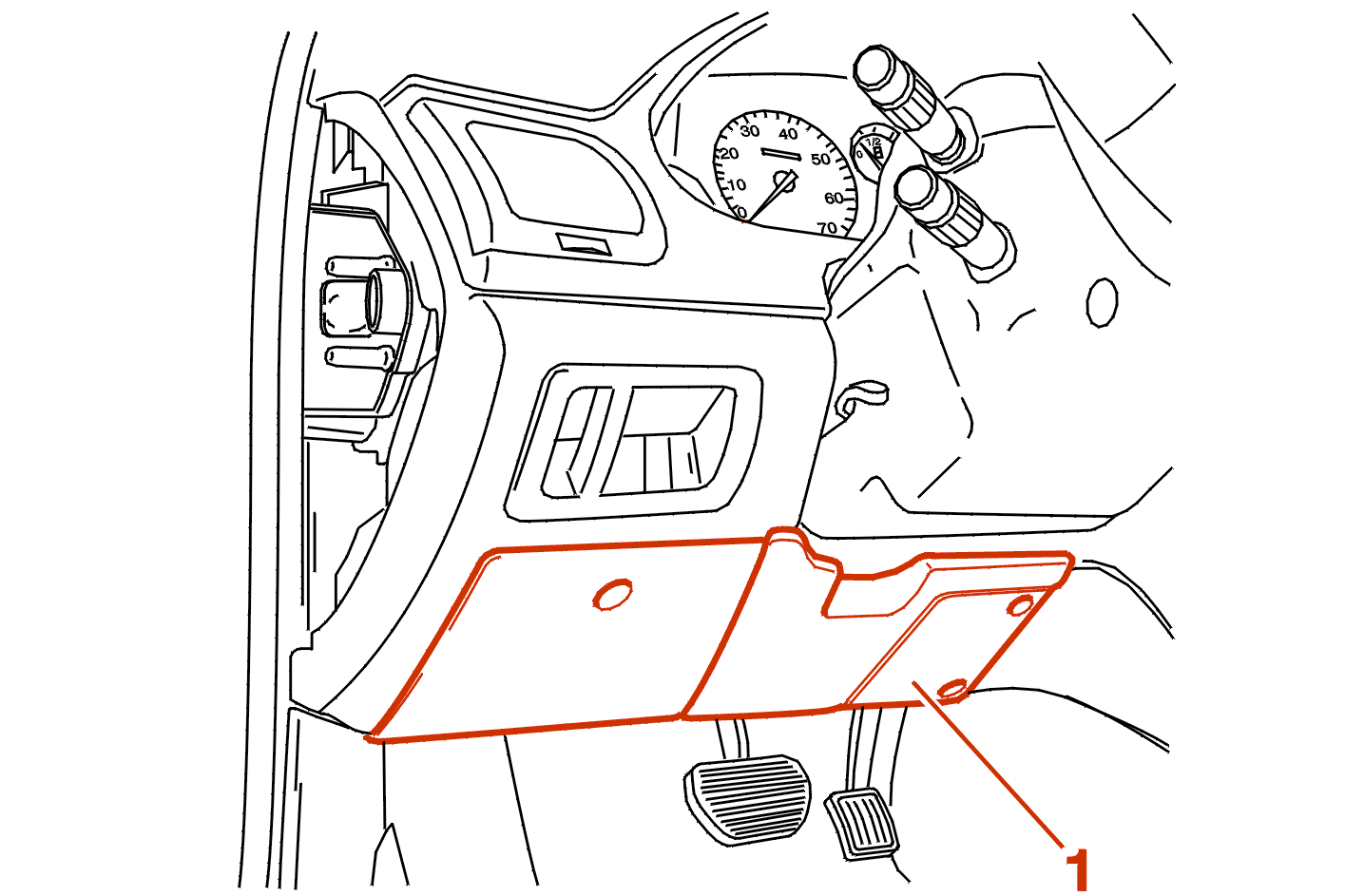

Irrota : Verhous (1) kojelaudan alla .

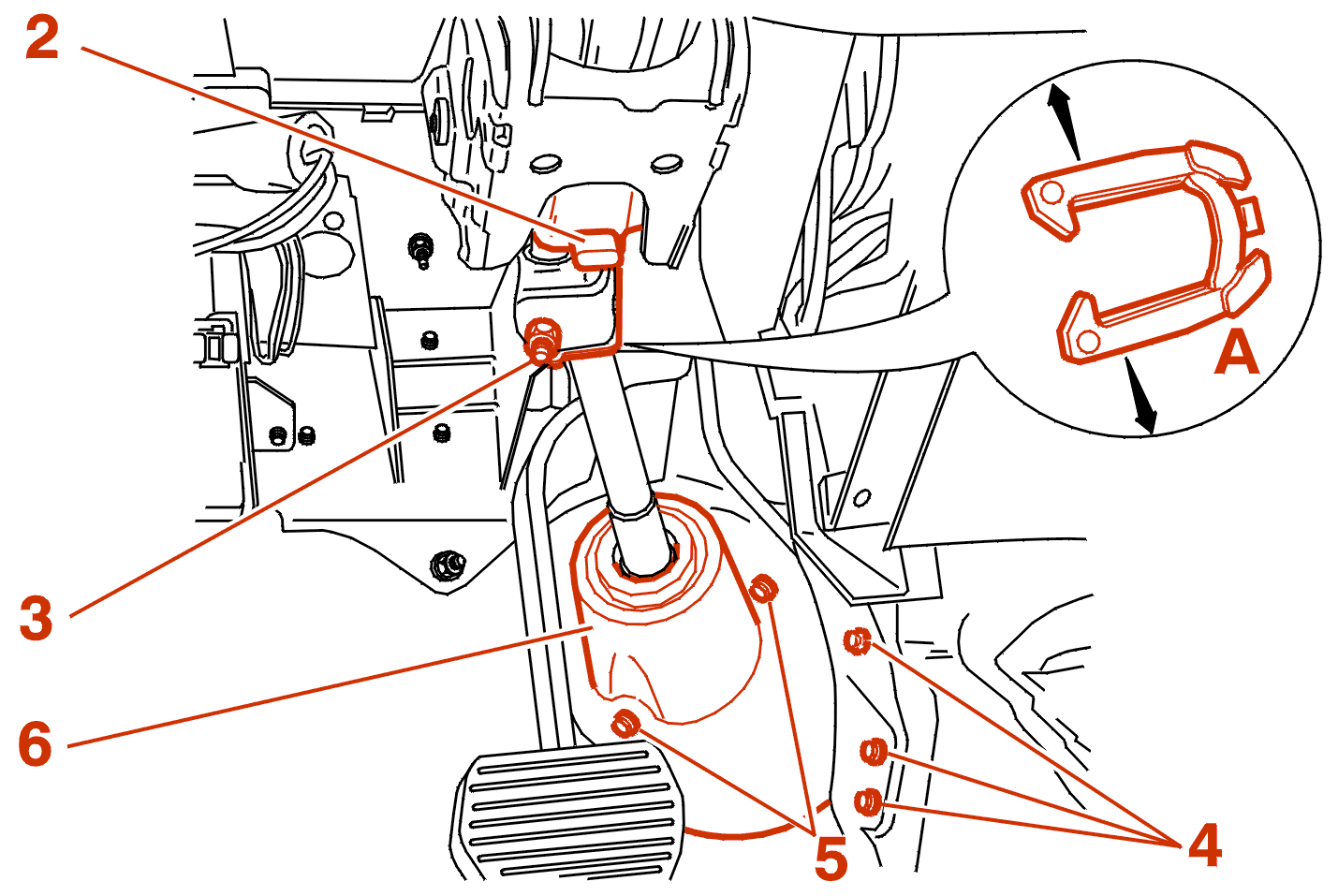

Paina nuppia (2), jotta ohjauspylväs lukkiutuu sivusuunnassa .

Irrota pultti (3) .

Irrota ohjauksen nivel siirtämällä turvanokka sivuun (A) .

Irrota kiinnityspultit (4) .

Siirrä kaasupoljin ja sen kannatin kauemmas .

Irrota pultit (5) .

Irrota tiiviste (6) .

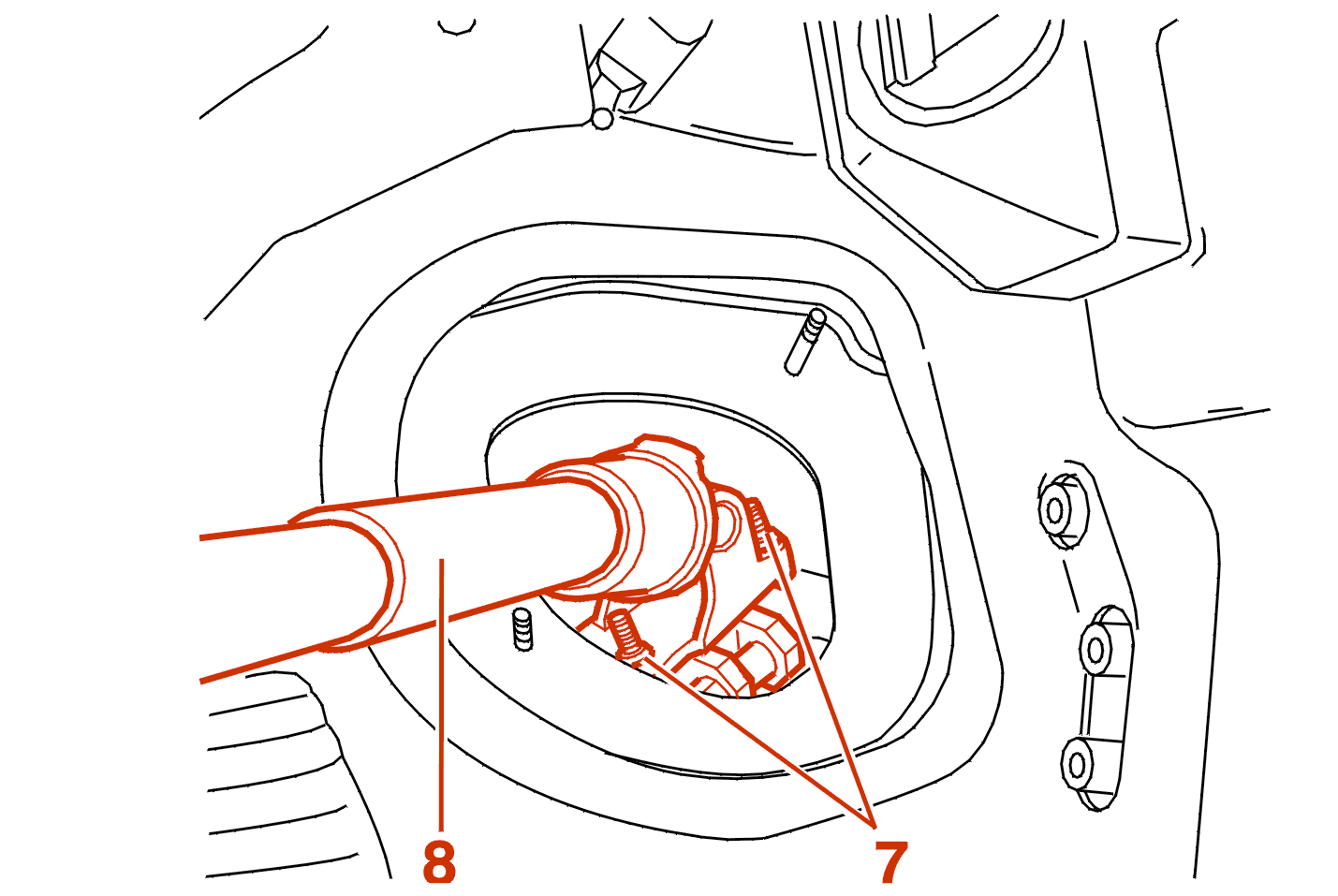

Irrota pultit (7) .

Irrota ohjauspylvään akseli alempi murrosnivel mukaanluettuna (8) .

Nosta auto ylös, etupyörät riippuen .

Irrota :

• pyörät
• raidetangon pallonivelien mutterit

Irrota raidetangon pallonivelet ulosvetäjän [1] avulla .

TYHJENNÄ NESTEJÄRJESTELMÄ .

VAROITUS : ohjaustehostimen nestepiirin likaantumisen estämiseksi, tuki muovitulpilla jakoventtiilin kaksi aukkoa ja kaksi putkea .

Irrota : Pakoputkisto .

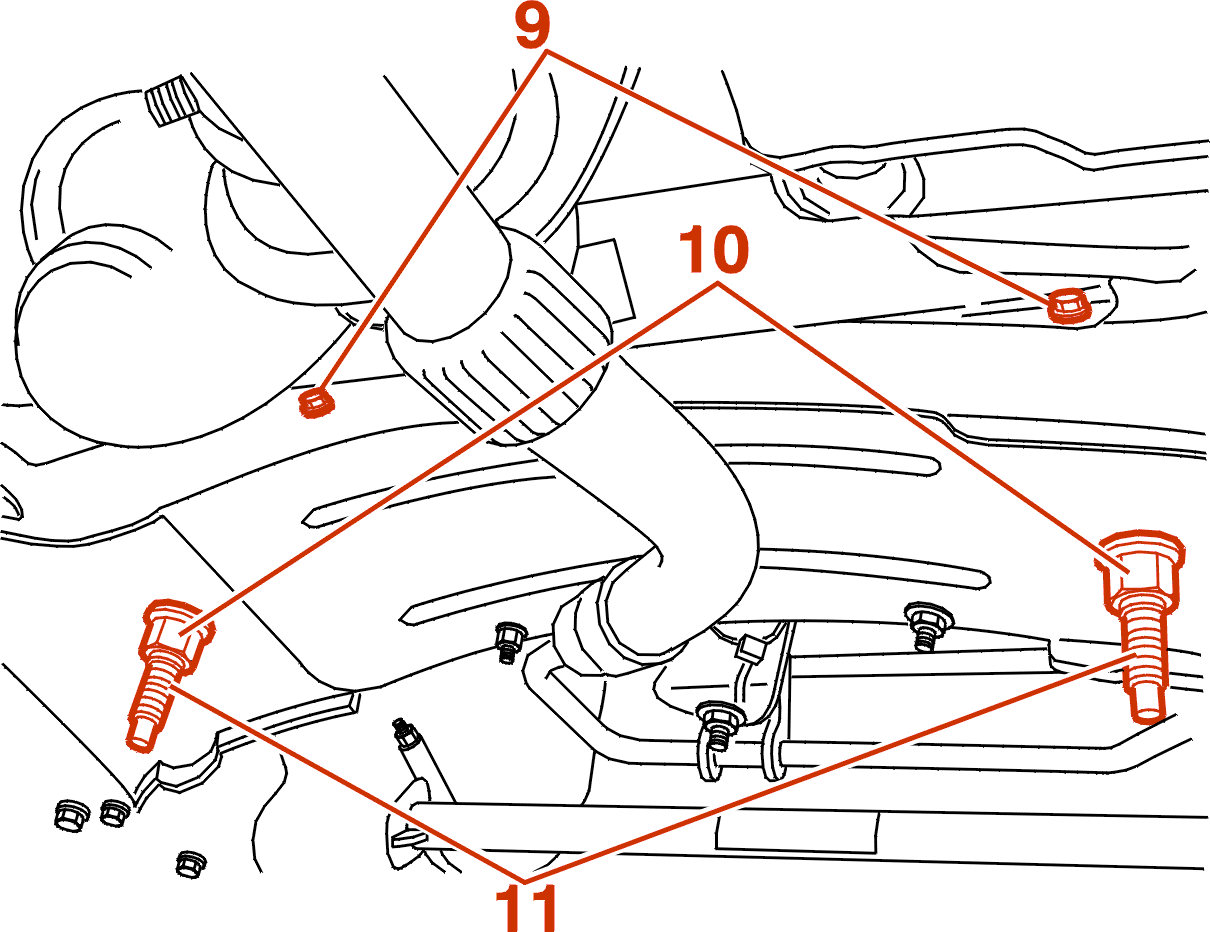

Irrota 2 lämpöeristeen kiinnitysruuvia (9) .

Irrota mutterit (10) .

Irrota pultit (11) työkalulla, joka on tyyppiä TORX 20 .

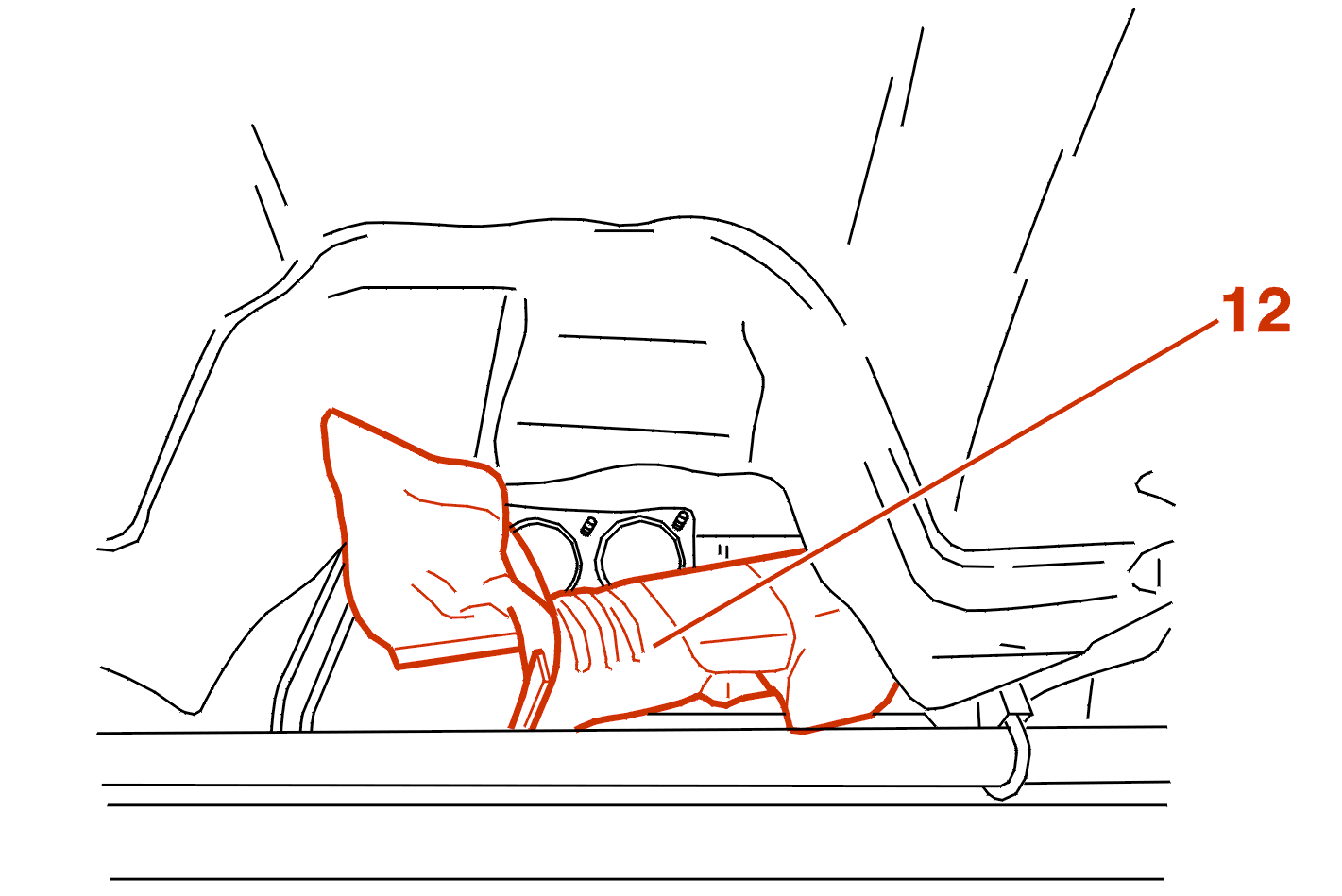

Irrota lämpöeriste (12) hammastangosta .

HUOM : ota talteen mekanismin ja apurungon välissä olevat hammastetut levyt .

MUUTTUVA OHJAUSTEHOSTIN

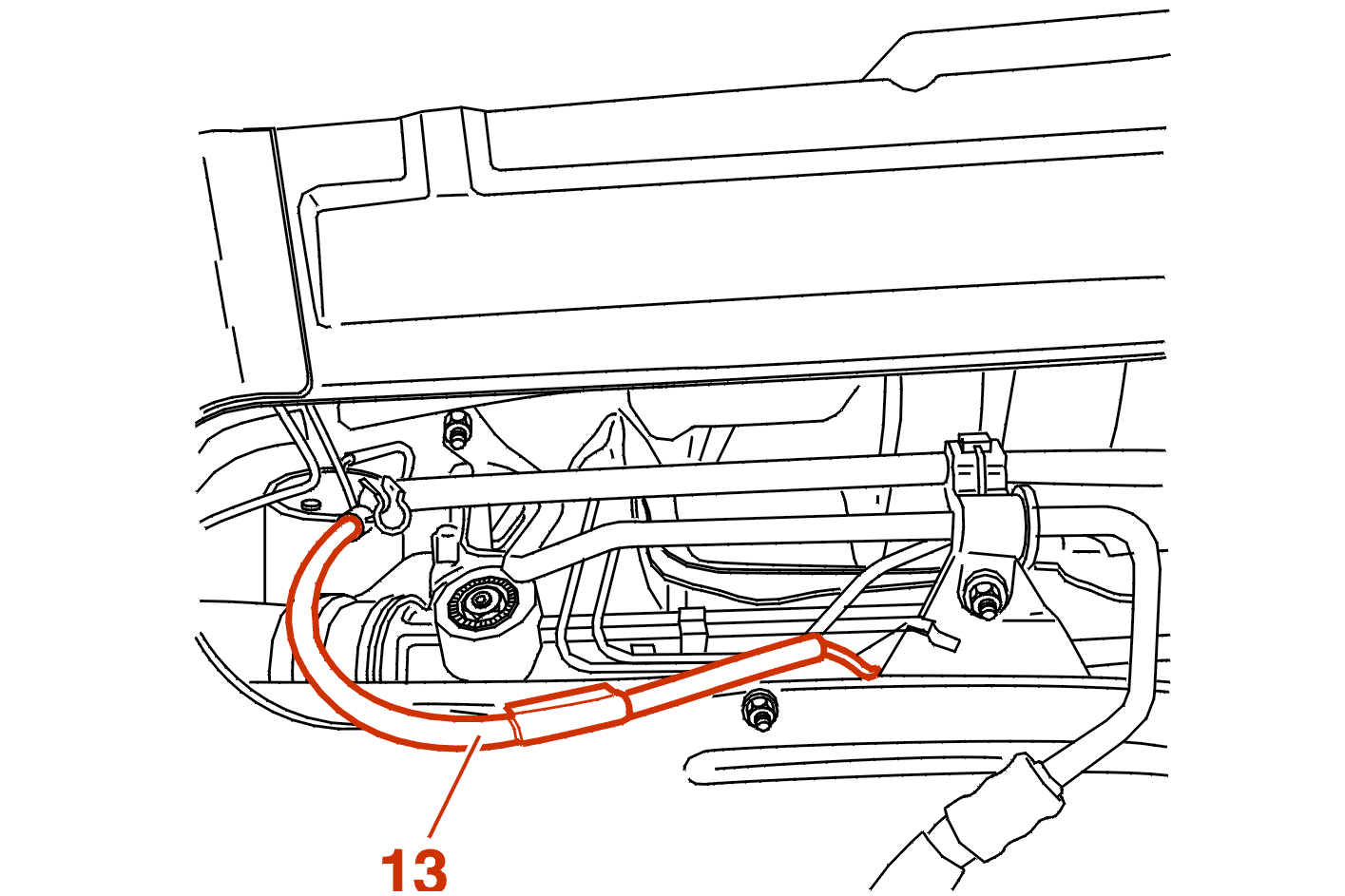

Irrota momentinmuuntimen johdon (13) kiinnitys ja liitäntä .

KAIKKI TYYPIT

Irrota :

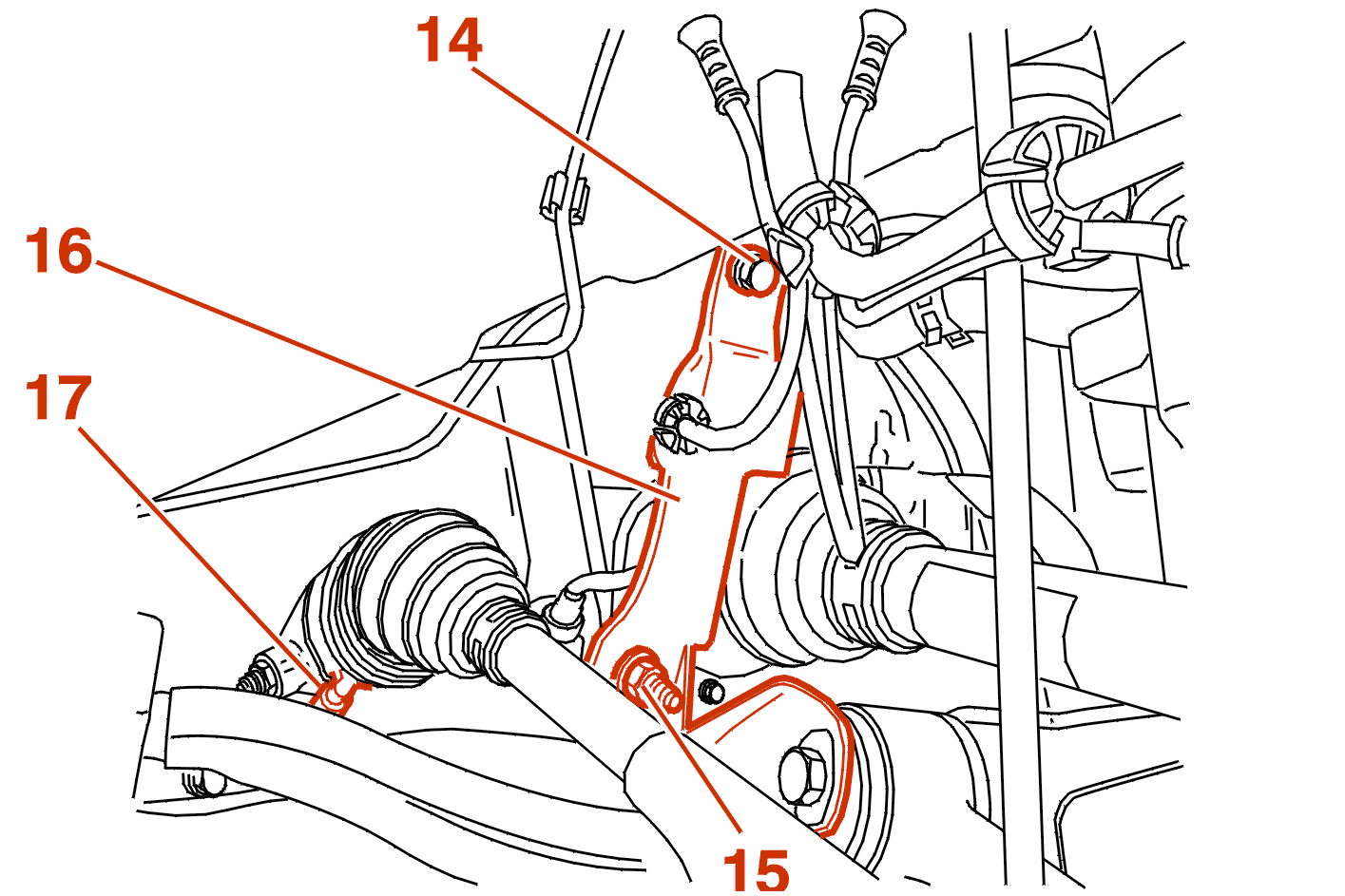

• mutterit (14) ja (15)
• apurungon oikeanpuoleinen etutanko (16)
• ohjausmekanismi (17) oikealta puolelta

3 - KIINNITYS

Vaihda järjestelmällisesti :

• kierretapit (11)
• mutterit Nylstop (10)
• pakoputkiston tiivisteet

Kiinnitä : Ohjausmekanismi .

VAROITUS : älä unohda asentoon pykälöidyt aluslevyt ohjausvaihteen ja apukelkan väliin .

EHDOTTOMASTI : kiristä kierretapit (11) arvoon 1 m.daN: suurempi kiristys kuin 1 m.daN vaurioittaisi ohjausvaihdetta .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .

MUUTTUVA OHJAUSTEHOSTIN

Kytke ja kiinnitä momentinmuuntimen johto (13) .

KAIKKI TYYPIT

Aseta pyörät suoraan .

Aseta ohjauspyörä keskiasentoon .

Kiinnitä ohjauspylvään akseli (8) .

Asenna pultti (3) .

Vedä nupista (2) .

TÄYTÄ JA ILMAA NESTEJÄRJESTELMÄ .

Säädä auraus (Vaihdettaessa ohjausmekanismi tai raidetangot) .

AJOVAKAVUUDEN HALLINTAJÄRJESTELMÄ

Suorita ohjauspyörän anturin muistiintallennus testauslaitteella (DIAG 2000) .

KAIKKI TYYPIT

3 - 1 - KIRISTYSTIUKKUUDET

Kierretapit (11) : Arvoon 1 m.daN .

Mutterit (10) 8 m.daN .

Pultti (14), Arvoon 5 m.daN .

Pultti (15), Arvoon 5 m.daN .

Rintapellin läpiviennin tiivisteen kiinnitys (5), Arvoon 0,6 m.daN .

Ohjauspylvään kiinnikkeen kiinnitysruuvit (7) tiukkuudelle 2 danm .

Pultti (3) Arvoon 2,5 m.daN .

Pultit (9) 1.5 m.daN .

Raidetangon mutteri 3,5 m.daN .

Pyörät, Arvoon 9 m.daN .
