B3FB01V1 - 607

TAKAJARRUJEN JARRUPALOJEN KULUMISEN TARKASTUS

Autossa on takana jarrusatulat, joissa on kulumista osoittava merkki .

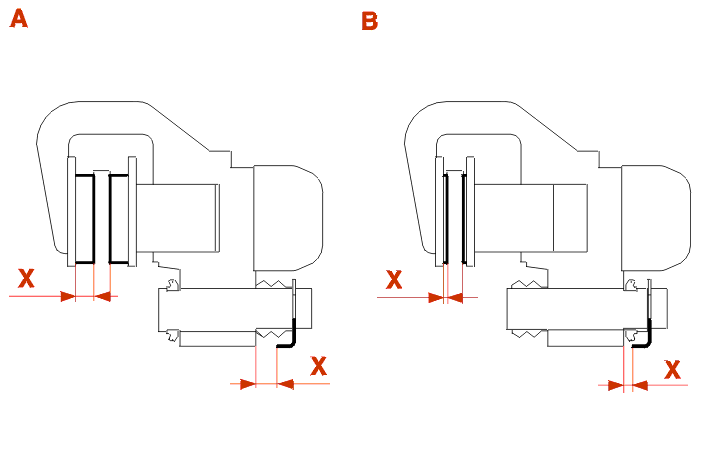

1 - PERIAATE

(A) : Uusi jarrupala .

(B) : Kuluneet jarrupalat .

Mitta (X) on jarrupinnan paksuus .

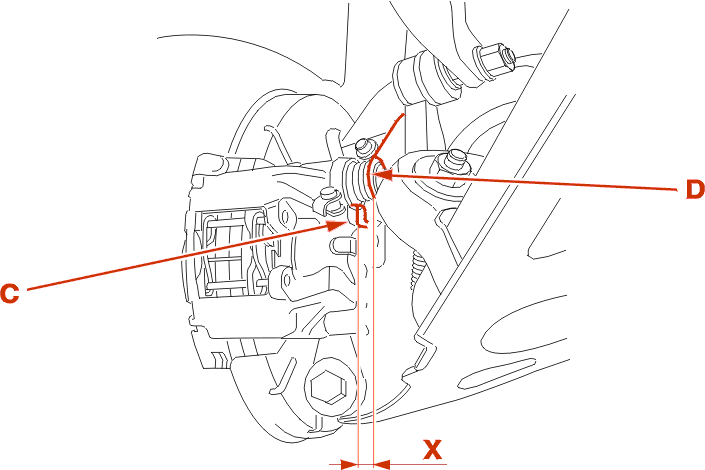

2 - TAKAJARRUSATULAN ESITTELY

(C) = Uloke .

(D) = Levyn reuna .

(X) = Pinnan paksuus .

3 - TOIMINTA

Sitä mukaa kun jarrupalat kuluvat, jarrusatula siirtyy .

Kun mitta (X) on nolla, jarrupalat on vaihdettava .

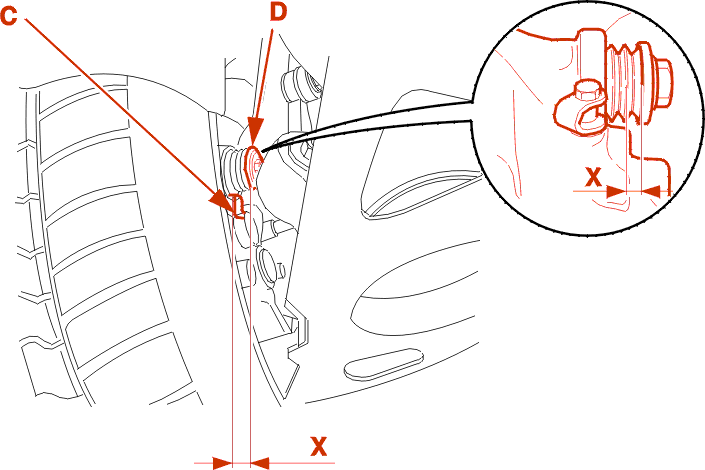

4 - TAKAJARRUJEN JARRUPALOJEN KULUMISEN TARKASTUS

Aseta auto nostosillalle .

Tarkasta silmämääräisesti mitta (X) kohouman (C) ja levyn (D) reunan välillä .

Kun mitta (X) on nolla, jarrupalat on vaihdettava .
