B3FG0FK1 - 607

IRROTUS - KIINNITYS ETUJARRUPALAT (LUCAS C 57) JARRURUNKO

1 - ERIKOISTYÖKALUT

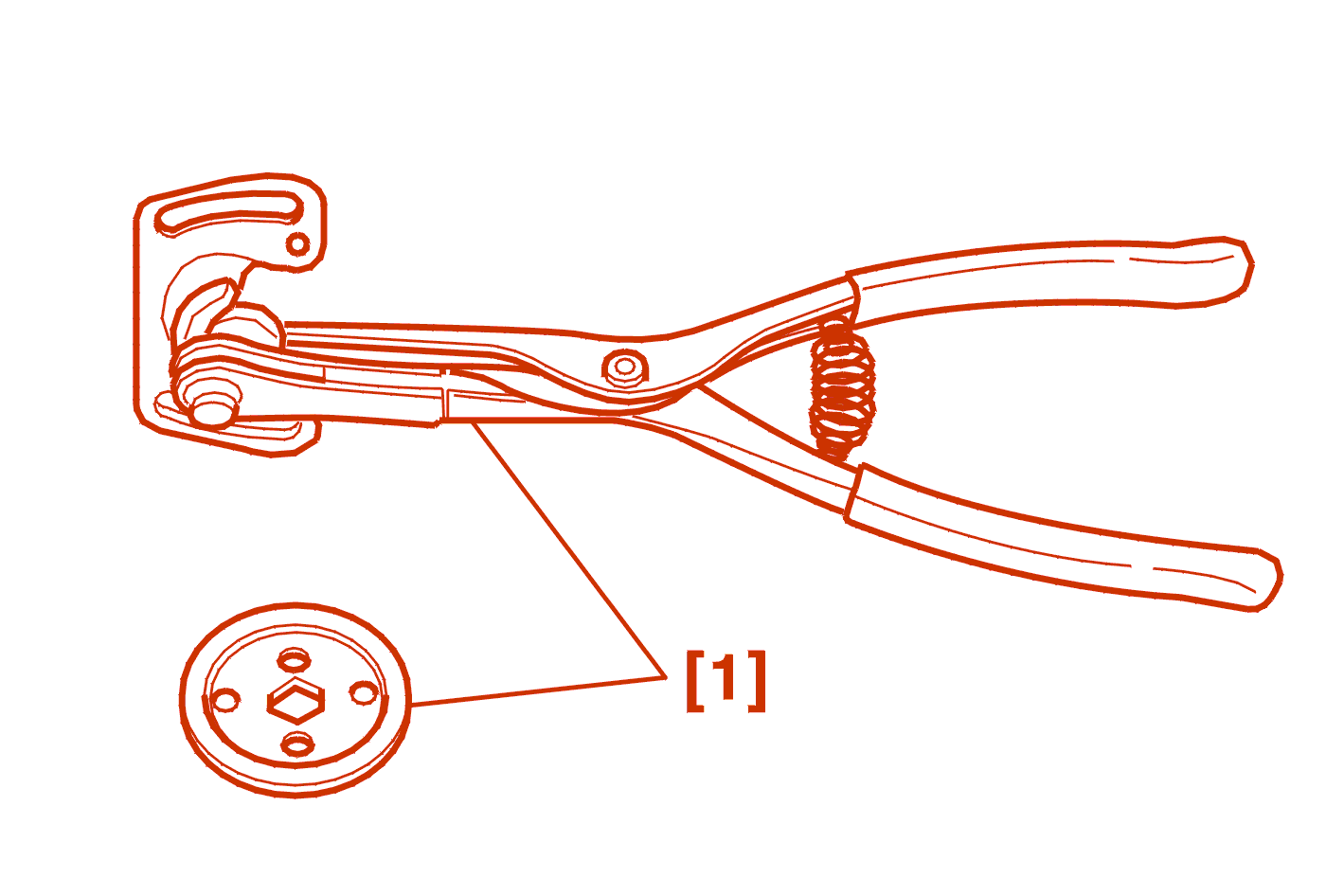

[1] pihdit tyyppiä FACOM DF.6-1 + välilevy DF.6-3 .

2 - IRROTUS

Poista suodatin jarrunestesäiliöstä .

Tyhjennä osittain jarrunestesäiliö puhtaan imupumpun avulla .

Kiinnitä : Suodatin .

Irrota kuluneisuuden merkkivalojen johdot .

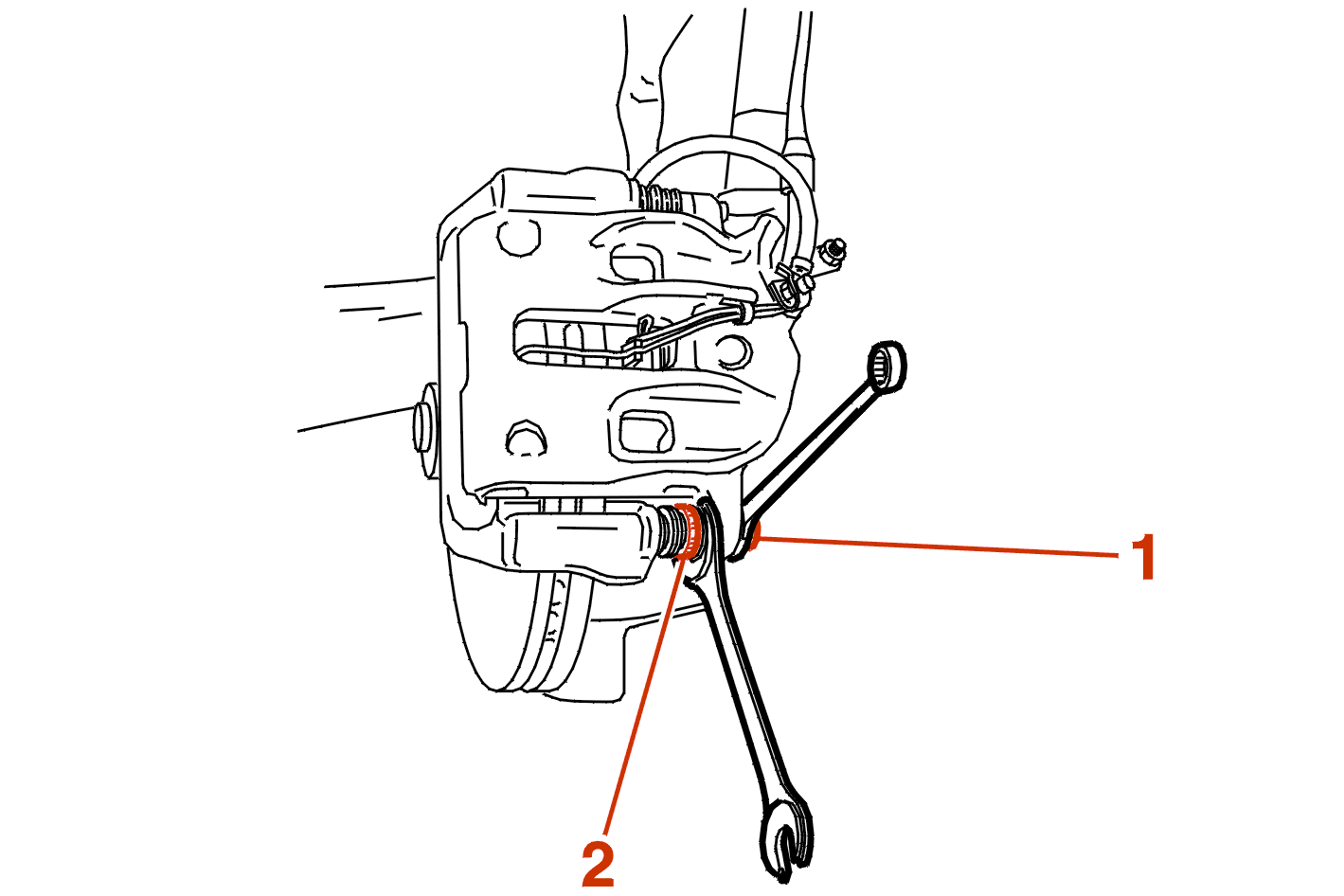

Irrota pultti (1) .

HUOM : lukitse tanko (2) .

VAROITUS : älä vahingoita tapin suojia (4) .

Käännä jarrusatulaa (5) .

Irrota jarrupalat .

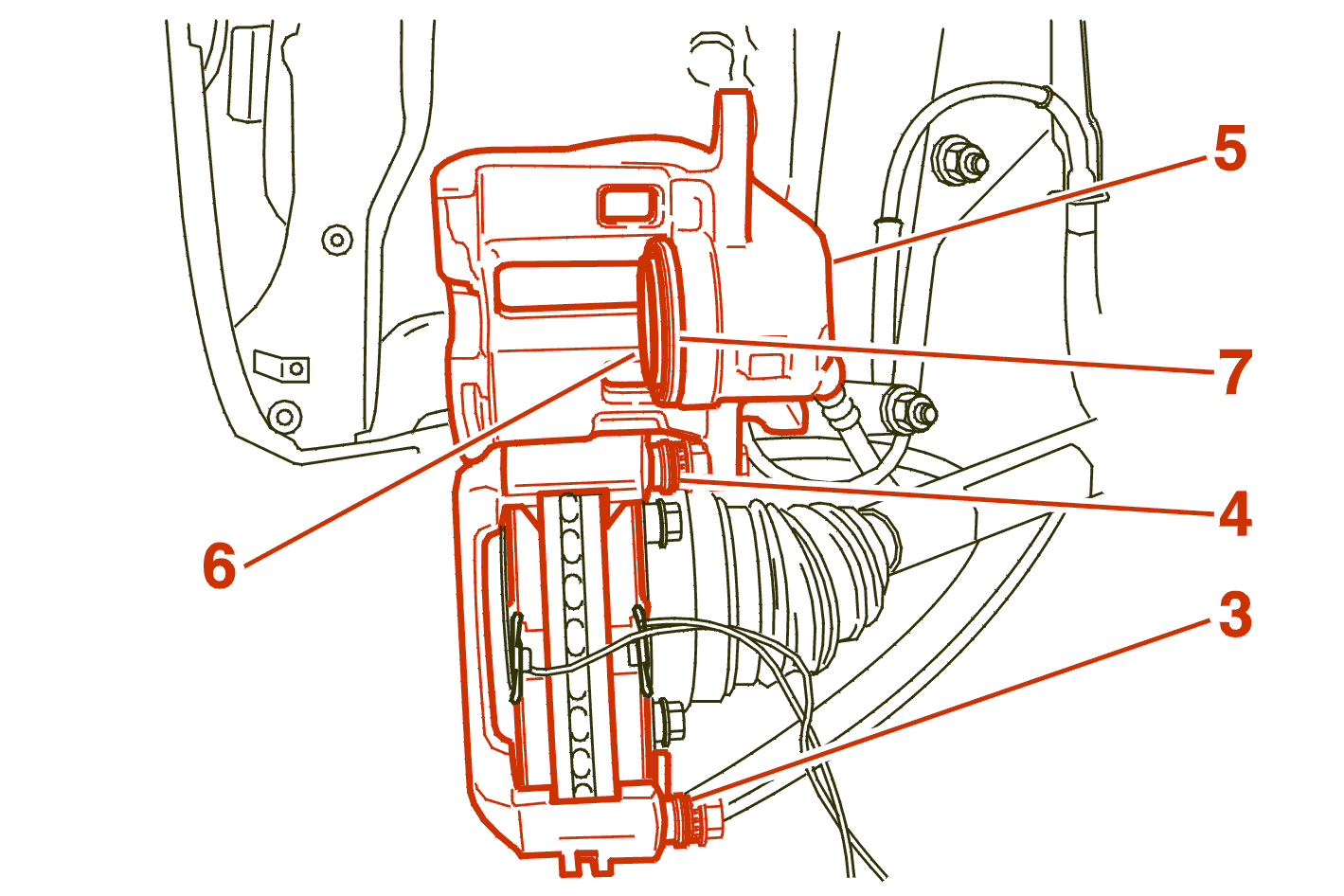

Tarkista silmämääräisesti :

• männän tiiviys (6)
• suojuskumien (7) ja (3) (4) hyvä kunto ja virheetön asento

Tarkasta : JARRULEVYN KULUNEISUUS .

Varmistu että jarrusatulan liukutapit liikkuvat (3) (4) .

Vaihda vialliset osat .

3 - KIINNITYS

Puhdista huolellisesti :

• jarrusatula
• jarrulevy jollain sopivalla puhdistusaineella (tyyppi HENKEL)

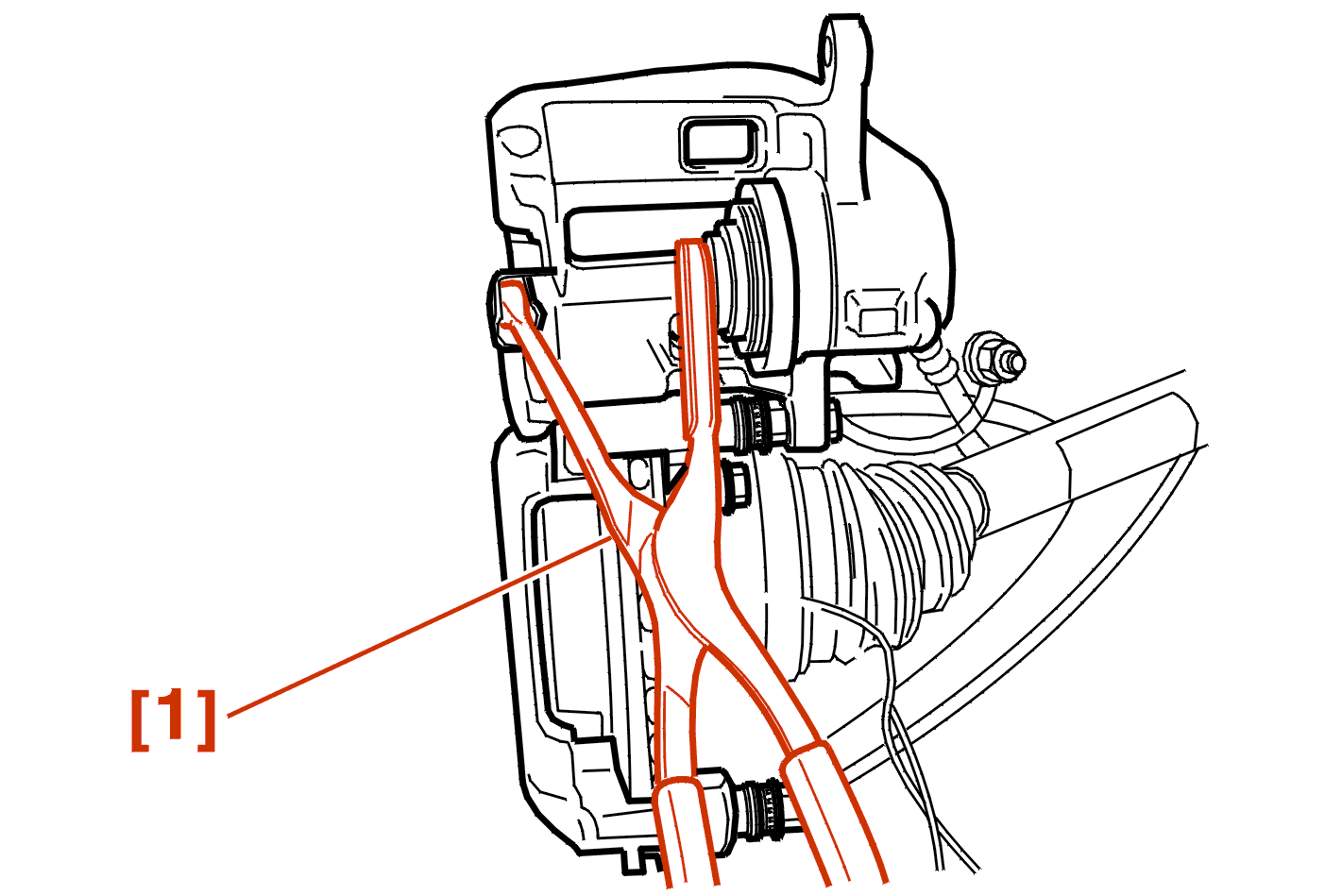

Työnnä mäntä pohjaan työkalun [1] avulla .

Kiinnitä jarrupalat .

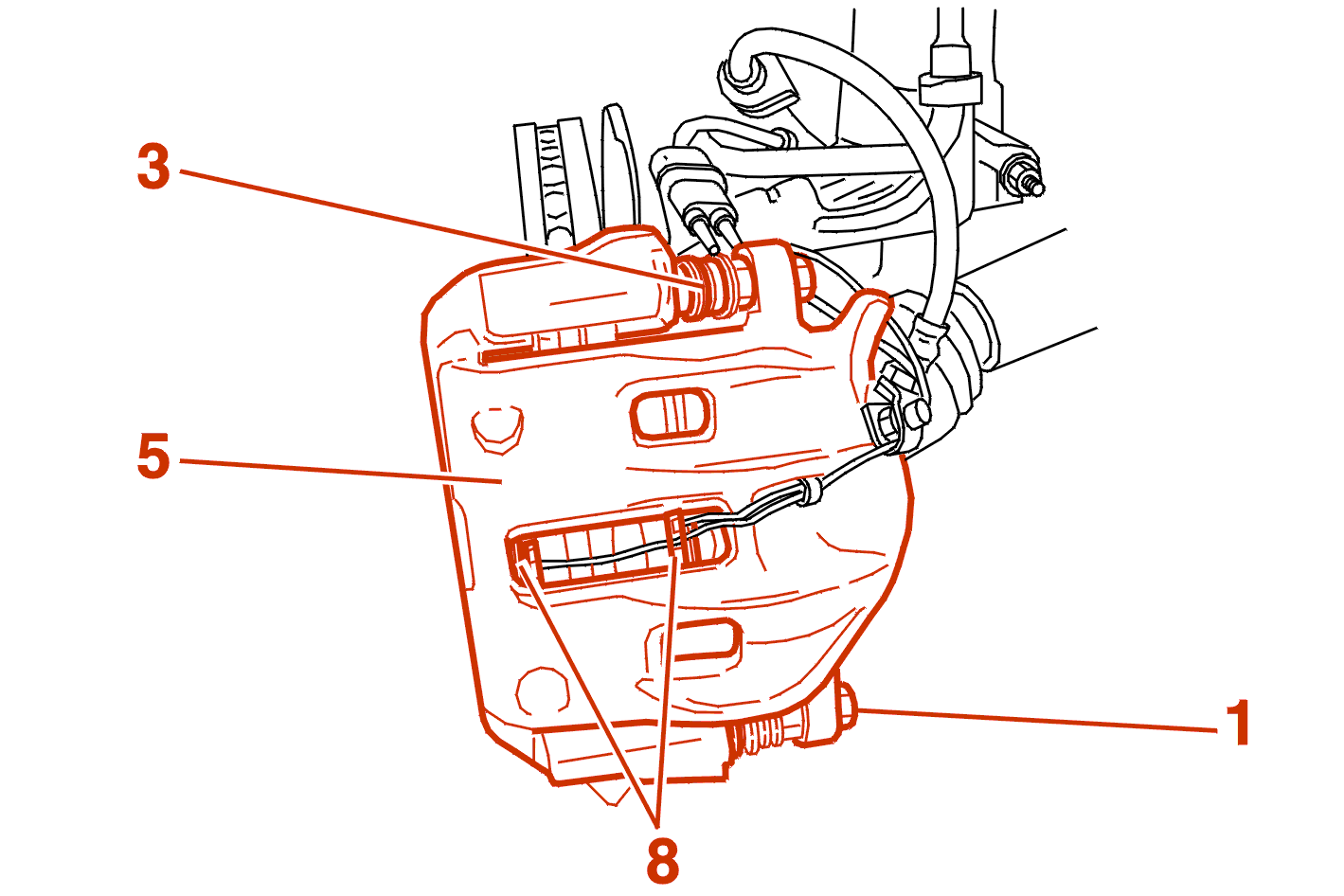

Laske jarrusatula alas (5) .

HUOM : käsittele jarrusatulaa varoen jottei ylempi liukutappi kuormitu (3) .

VAROITUS : tarkista, että jarrupalojen jouset (8) ovat kohdallaan .

Kytke uudestaan kuluneisuuden merkkivalojen johdot .

Kiinnitä uusi pultti (1) (etukäteen kierreliimalla voideltuna) .

Kiristä pultti (1) 2,5 m.daN .

Tarkasta jarrunestetaso ja täydennä mikäli tarpeen .

EHDOTTOMASTI : paina jarrua useita kertoja kevyesti ja asteittain moottorin käydessä, ennen kuin ajat autolla .

Kiristä pyörän pultteja 9 m.daN .
