B3FG1QK1 - 607

IRROTUS - KIINNITYS ETUJARRUSATULAT(JARRUSATULA LUCAS)

1 - IRROTUS

Irrota kuluneisuuden merkkivalojen johdot .

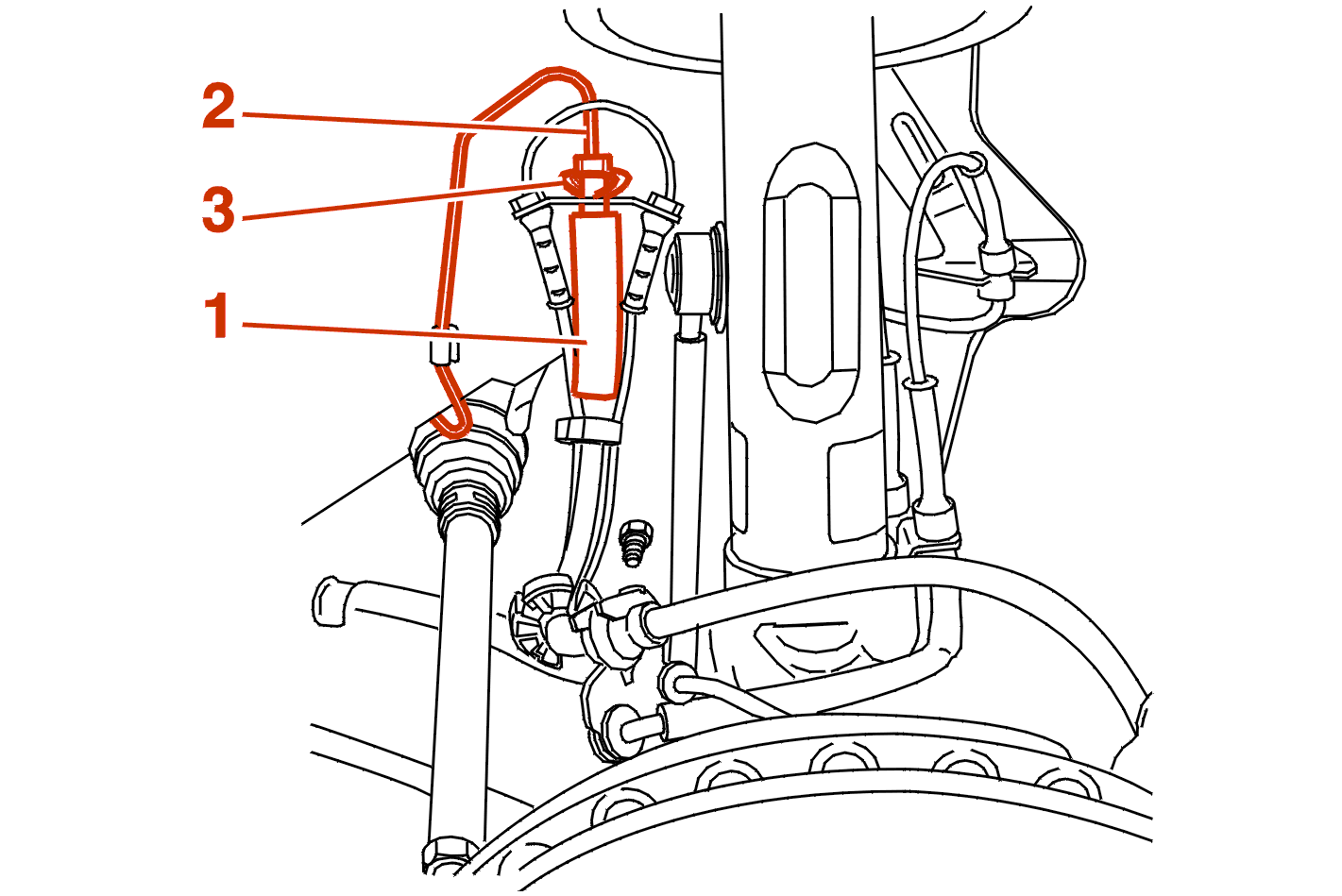

Irrota joustava liitin (1) jäykästä jarruputkistosta (2) .

Ota talteen lukkosokka (3) .

Tuki jarruputkiston kanavat (1), (2) .

Irrota jarruletku (1) .

Irrota :

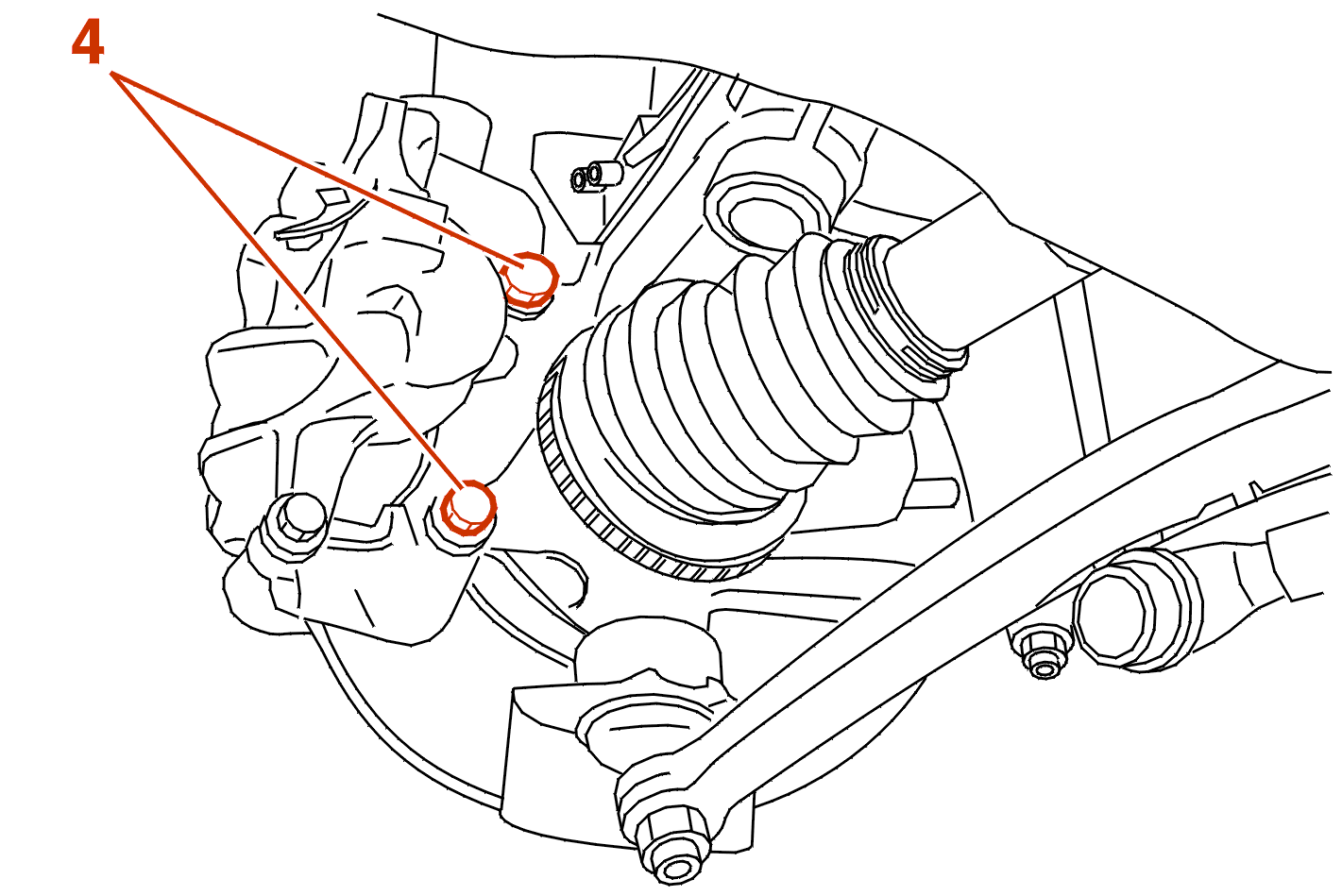

• pultit (4) tuelta
• jarrusatulakokonaisuus + tuki

HUOM : puhdista jarrusatulan kierteet kierretapilla, koko M12 X 150, tai langalla .

2 - KIINNITYS

Tarkista silmämääräisesti :

• männän tiiviys
• JARRULEVYN KULUNEISUUS

Asenna jarrusatula paikalleen tuen kanssa .

Kiinnitä 2 uutta pulttia (4) (etukäteen kierreliimalla voideltuna)) .

Kiristä pultit arvoon (4) 10 m.daN .

Kiinnitä : Jarruletku jarrusatulaan, Kiristys arvoon 1,5 mdaN .

EHDOTTOMASTI : laita paikalleen noudattaen tunnollisesti eri sidontoja ja reittejä .

VAROITUS : varo kiertämästä jarruletkuja .

Kiinnitä : Jarruletku jarruputkeen (2) : Kiristys arvoon 1,5 mdaN .

Kytke uudestaan kuluneisuuden merkkivalojen johdot .

TÄYTÄ JA ILMAA JARRUJÄRJESTELMÄ .

Asenna pyörä .

Kiristä pyörän pultteja 9 m.daN .

VAROITUS : tarkista, ettei jarruletku kosketa pyörää, kun se on käännetty ääriasentoon. jos koskee, kiinnitä jarruletku uudelleen .
