B3FG1UK1 - 607

IRROTUS - KIINNITYS KÄSIJARRUHIHNAT

1 - ERIKOISTYÖKALUT

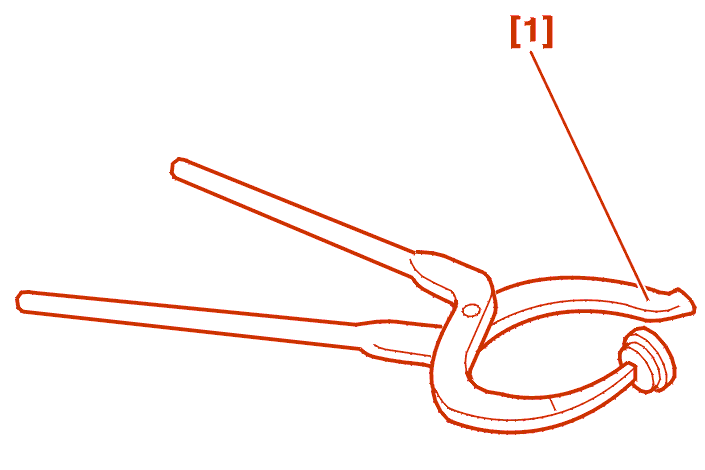

[1] Jarruhihnojen jousien irrotus/kiinnitys pihdit (Tyyppiä FACOM 196 TS) .

2 - IRROTUS

Irrota :

• jarrusatula avaamatta piiriä
• jarrulevy

Löysää mutteri (1) kokonaan lukitsemalla ruuvi (2) .

Irrota kohdasta (A) vasen käsijarrun toisiokaapeli .

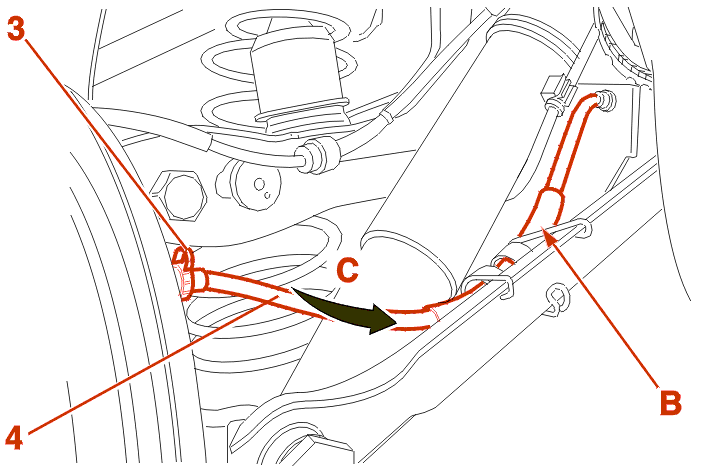

Irrota lukituspidike (3) .

Irrota vaijerin kiinnitys kohdassa (B) .

Vedä suojusta (4) suuntaan (C), jotta vaijeri tulee näkyviin .

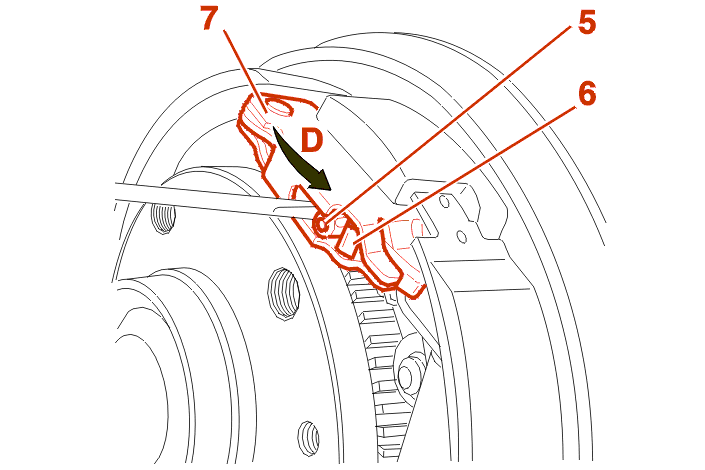

Vapauttaaksesi vaijerin (5) toimi seuraavasti :

• työnnä vaijerin päätä (5) lukitusjousta (6) vasten suuntaan D pienellä ruuvitaltalla
• vedä vaijeri kilven takaa irrottaaksesi sen mekanismista (7)

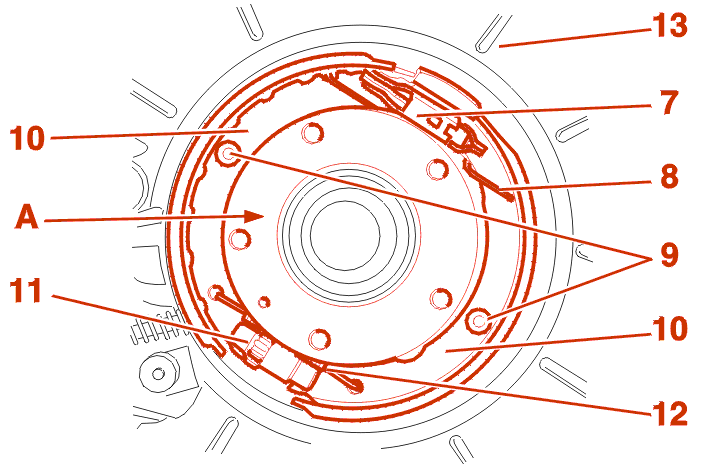

Irrota :

• jousi (8), työkalun [1] avulla
• pito jouset (9) kengillä (10)
• erottelumekanismi (7) kengillä (10)
• säädön mekanismikokonaisuus (11) kengät (10) ja jouset (12)

Puhdista jarrukilpi (13) ( Tuote tyyppiä HENKEL) .

Puhdista ja voitele säätömekanismi (11) .

EHDOTTOMASTI : puhdista navan pinta A hankaavalla kankaalla .

3 - KIINNITYS

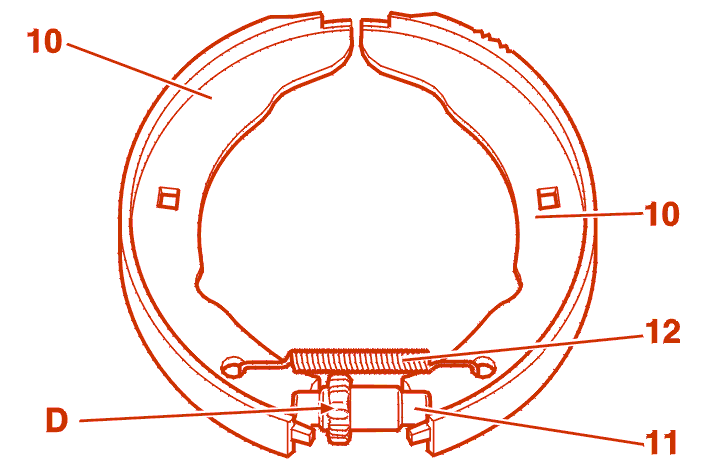

VAROITUS : asenna säätömekanismi (11) oikeassa suunnassa .

Oikea puoli :

• suuntaa säätömekanismin sivu (D) auton takaosaan päin

Vasen puoli :

• suuntaa säätömekanismin sivu (D) auton etuosaan päin

Kokoa kaksi jarrukenkää (10) ja säätömekanismi (11) jousella (12) .

HUOM : säätömekanismin (11) pitää olla asennossa, jossa jarrukenkien väli on pienimmillään .

Kiinnitä :

• asennelma (10) (11) (12) kilpeen (13)
• jarrukenkien erotusmekanismi (7)
• jousi (8), työkalun [1] avulla

Työnnä vaijeria (5) paikalleen, kunnes se lukkiutuu jarrukenkien erotusmekanismiin (7) .

HUOM : tarkista, että pää (5) (vaijeri on oikeassa kohdassa .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .

EHDOTTOMASTI : säädä käsijarru .

EHDOTTOMASTI : suorita käsijarrun totutusajo .
