C4AF03F1 - 607

IRROTUS - KIINNITYS KONEPELTI

1 - ERIKOISTYÖKALUT

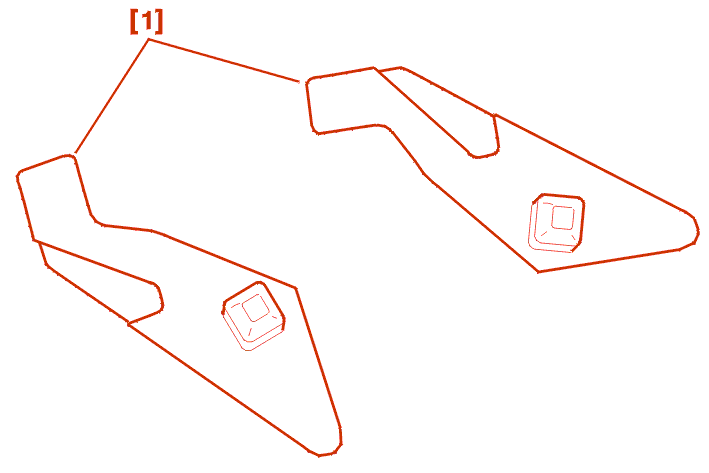

[1] : Säätökiilaa ( Korjaamon viite (-).1349-F) .

2 - IRROTUS

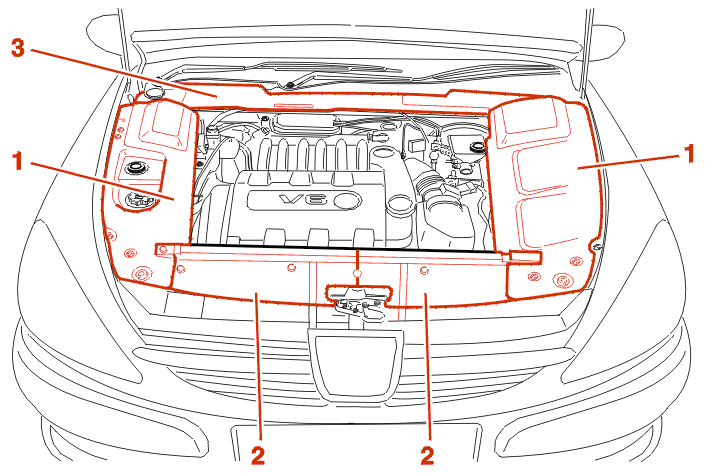

Irrota :

• suojukset (1)
• jäähdyttimen ylemmän säleikön puoli-ritilät (2)
• ilmanottoritilä (3)

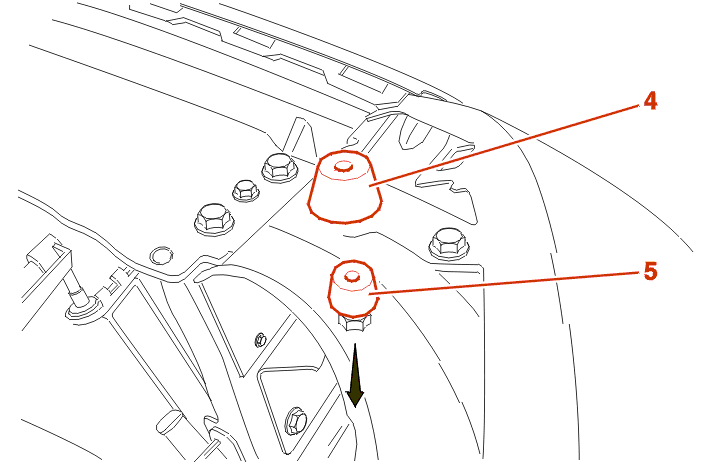

Irrota rajoitinvasteet (4) .

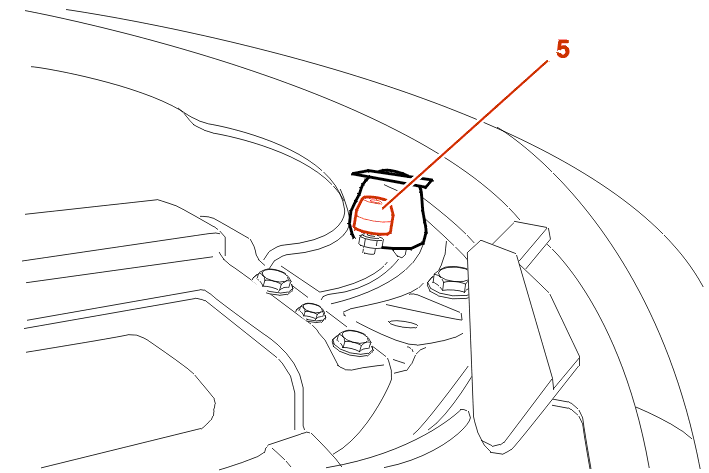

Avaa vasteen (5) vastamutteri ja laita vaste matalimpaan mahdolliseen asentoon .

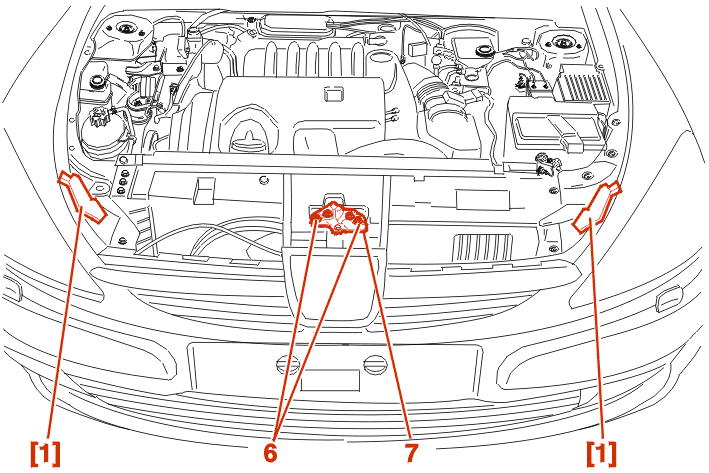

Kiinnitä kannattimet [1] asemointiaukkoon ja tue ne .

Irrota kiinnitykset (6), Anna konepellin (7)lukon riippua .

Liimaa jokaisen säätövasteen (5) viereen pieni kittipallo , paksuudeltaan noin 30ja liimaa pallon yläpuolelle paperi .

Kummaltakin puolelta, Löysää kiinnityksiä (8), Kiristä uudelleen hieman jotta konepellin säädöt voidaan tehdä .

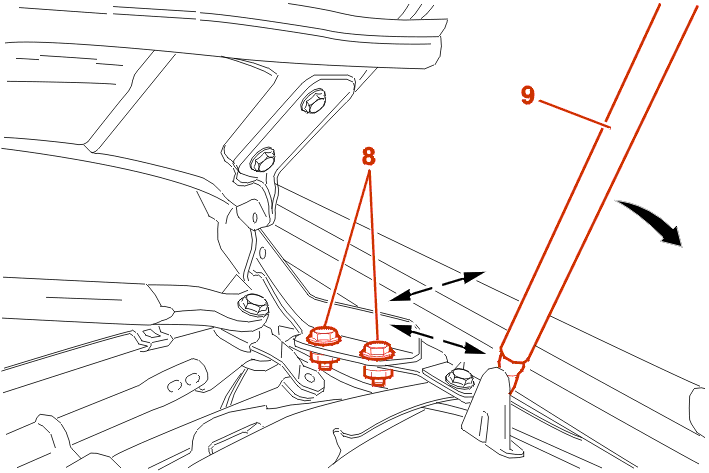

Irrota konepellin tasaajat (9) laske ne .

Sulje konepelti ja laita se kannattimien [1] varaan .

Säädä konepelti ( Välykset ja tasot) .

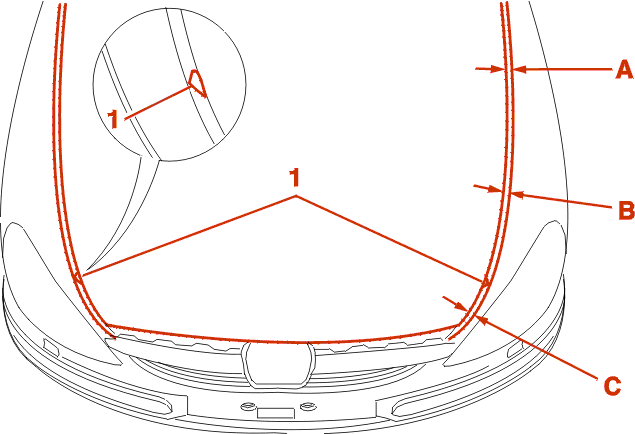

A = 3.28 ± 1.7 mm .

B = 2.3 ± 2 mm .

C = 2.3 ± 2.8 mm .

Avaa konepeitto, Kiristä kiinnitykset (8) ja vasteet (5) .

3 - KIINNITYS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Säädä konepellin lukon lukitus avaamalla ja sulkemalla se useita kertoja .

Tarkista että suljetussa konepellissä on edelleen vaadittava jännite .

Pulttien (6) kiristys 0.8 ± 0.2 m.daN .
