C4AG0QF1 - 607

IRROTUS - KIINNITYS KONEPELLIN AVAUSVAIJERI

1 - TYÖKALUT

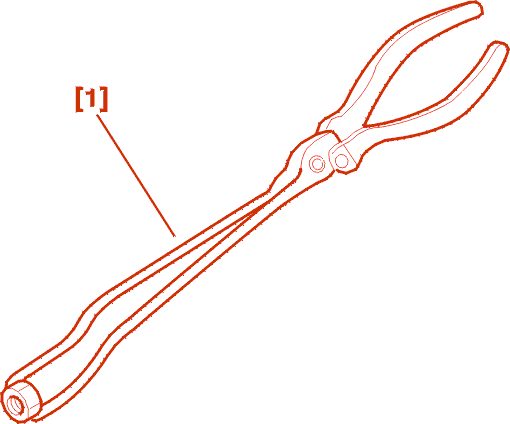

[1] Pihti ( Korjaamon viite (-).1324-A) .

2 - IRROTUS

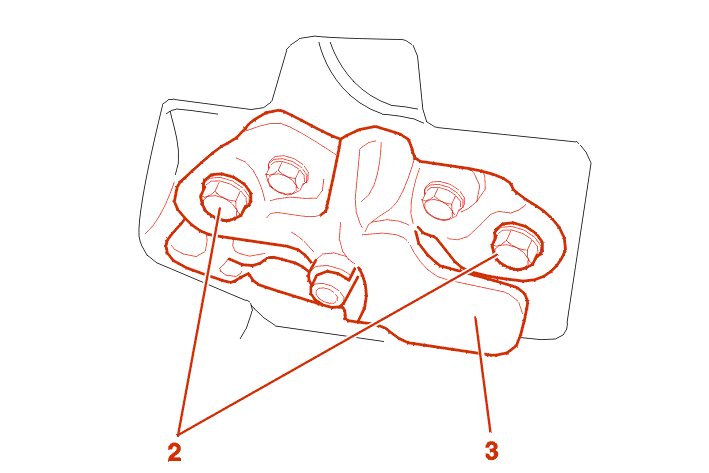

Irrota kiinnitykset (2) .

Vapauta konepellin salpa (3) .

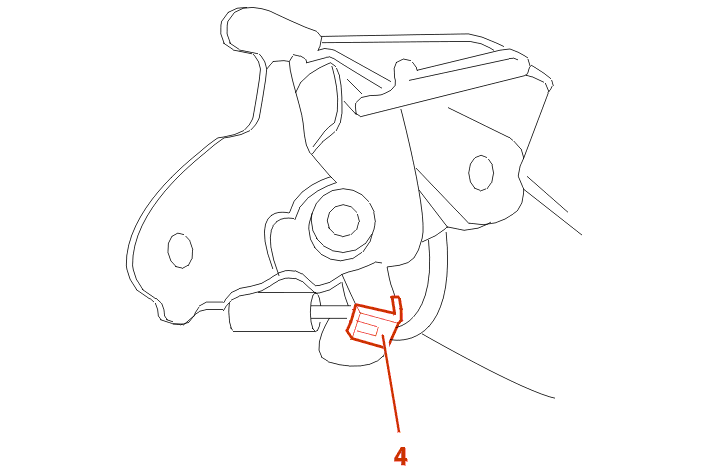

Irrota vaijerin kiinnike (4) .

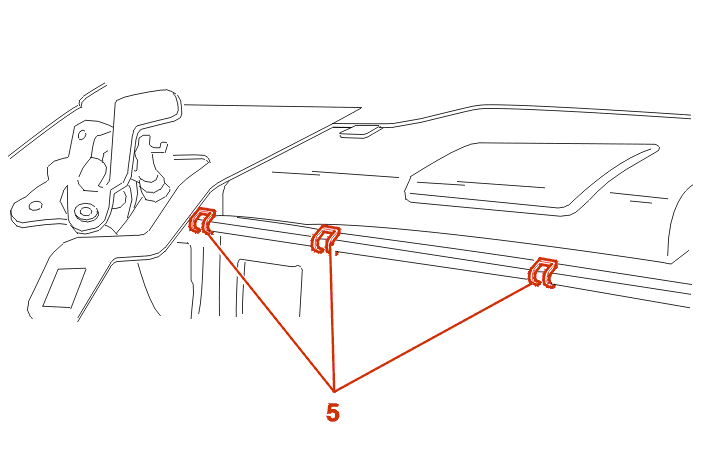

Irrota vaijerin suojuksen kiinnikkeet (5) .

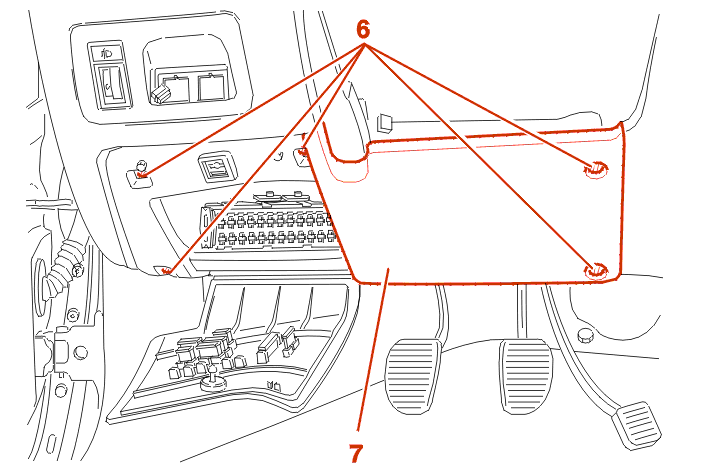

Irrota kiinnitykset (6) .

Irrota alempi verhoilu (7) ohjauspyörän alta .

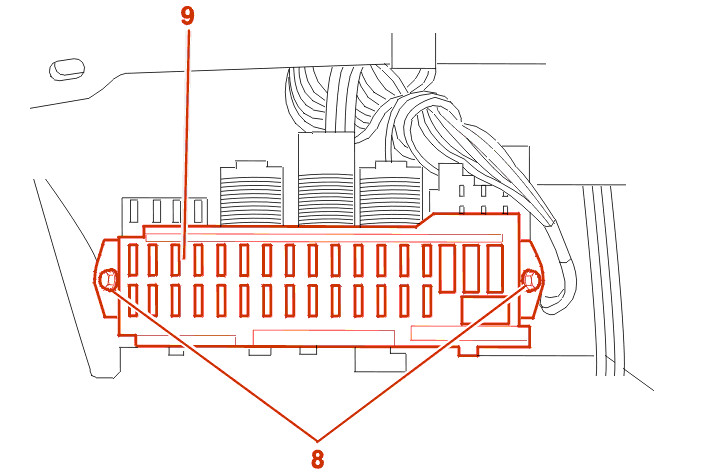

Irrota kiinnitykset (8) .

Irrota bsi (9) .

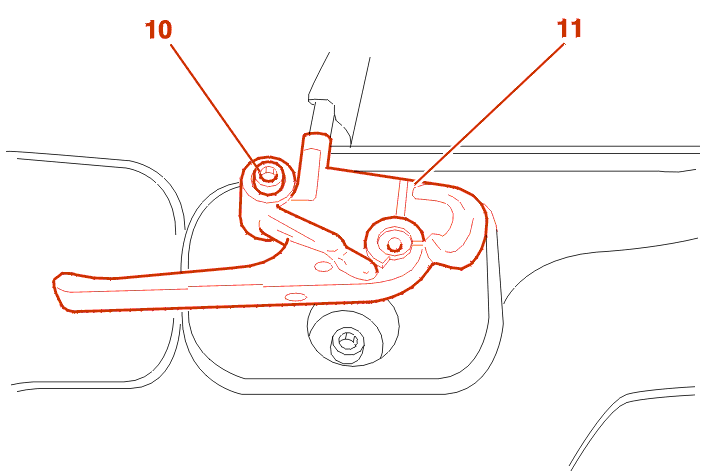

Irrota kiinnitys (10), jolla konepellin avausvipu (11) on kiinnitetty .

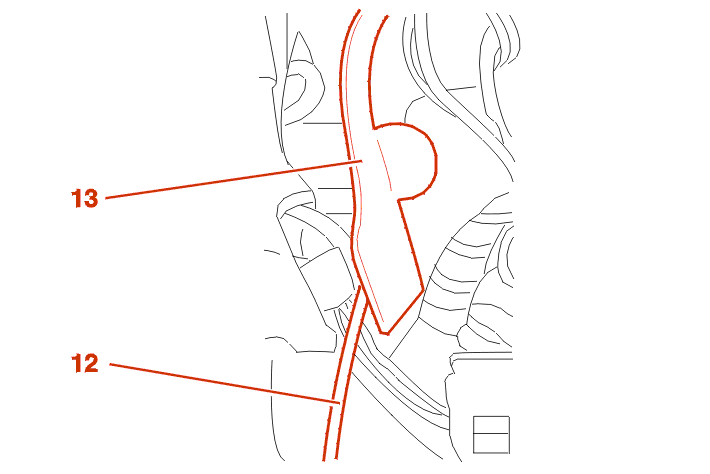

Sisällä autossa irrota vaijeri (12) ja rintapellissä oleva läpivienti (13) vetämällä .

3 - KIINNITYS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Aseta rintapellin läpivienti paikalleen pihdeillä [1] .

Säädä konepellin salvan asento .

Muttereiden (2) kiristys 0,8 ± 0,2 m.daN .
