C4AH1HF1 - 607

VAIHTO ETUPUSKURIN ILMANOHJAIN

1 - IRROTUS

Aseta auto nostosillalle .

Irrota :

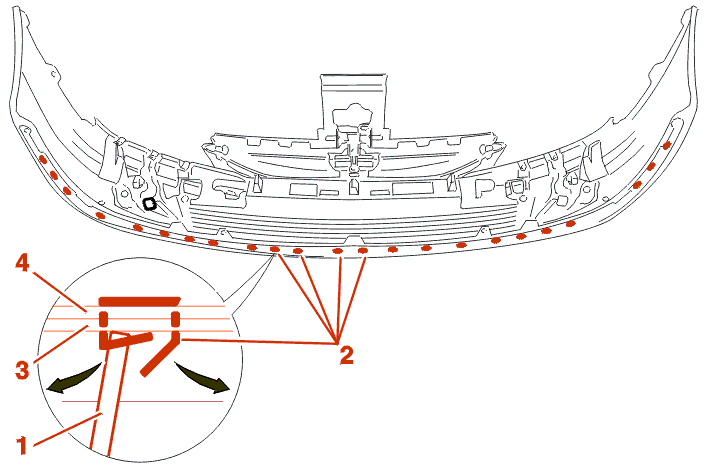

Litteän työkalun (1) avulla, siirrä hakaset (2) sivuun .

Irrota ilmanohjaimet (3) puskurista (4), ja sitten poista ne .

Litteän ruuvimeisselin avulla irrota hakaset (2) puskurista .

2 - KIINNITYS

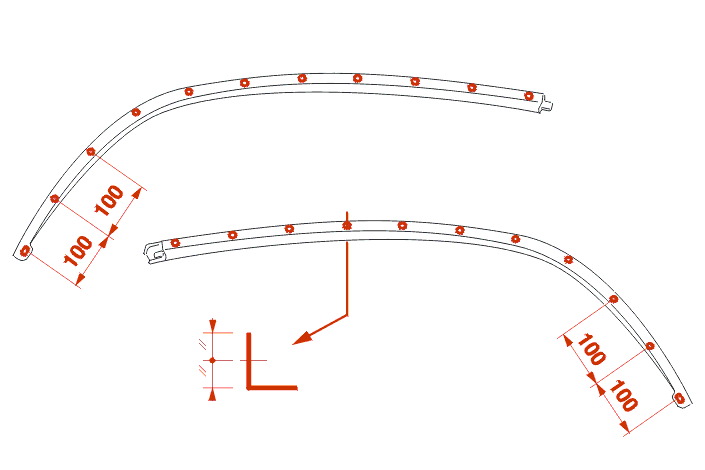

Piirrä ja sitten ota ylös poraukset (10 reikää) ilmanohjaimilla, aloittaen olemassa olevasta kiinnitysreiästä .

Poraa ilmanohjaimet halkaisijalle 4,2 mm .

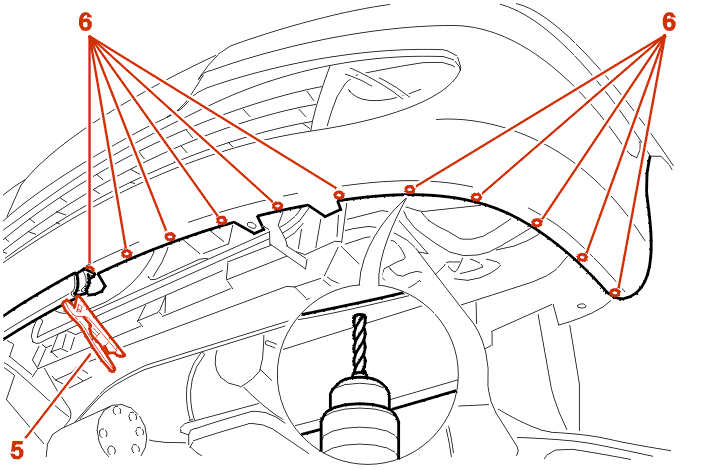

Linjaa ilmanohjaimet puskurille ja pidä ne asennossa kiristyspihtien avulla (5) .

Merkitse poraukset (6) .

Poraa puskuri halkaisijaan 4,2 mm (Merkin/merkkien mukaan (6) ) .

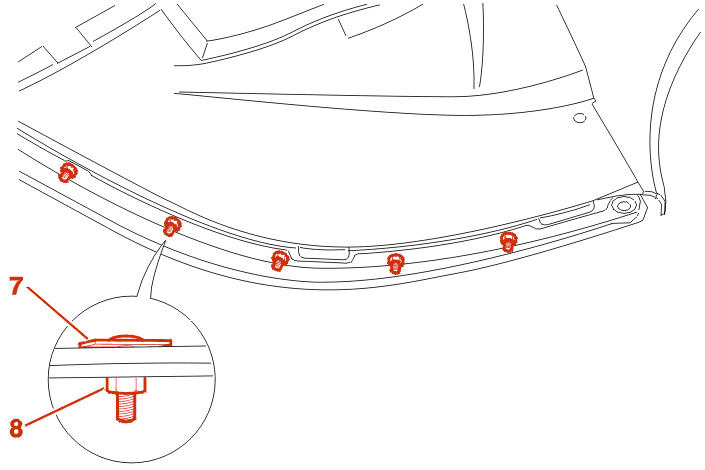

Aseta ruuvilevyt (7) (viite 6985.15) ja mutterit olakkeelle (8) (viite 6936.95) (Kuten osoitettu) .

Kiristä muttereita (8) .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .
