SÄÄTÖ ASENNETUT OVET (TOIMENPIDE - PARANTELU - VIIMEISTELY)
HUOM : tässä säätötoimenpiteessä tarvitaan 2 mekaanikkoa .
EHDOTTOMASTI : älä koskaan löysää samanaikaisesti oven kaksi saranaa; säädön tulee aina tapahtua samaan saranaan .
1 - PERIAATE
Säädössä, aloita takaovesta äläkä huomioi ylempää aluetta (oven kehys .
VAROITUS : älä tuhoa tiivisteitä .
Nykyisessä tilanteessa, ainoastaan oven ulkopaneeli on viitteellinen .
2 - TAKAOVEN SÄÄTÖ

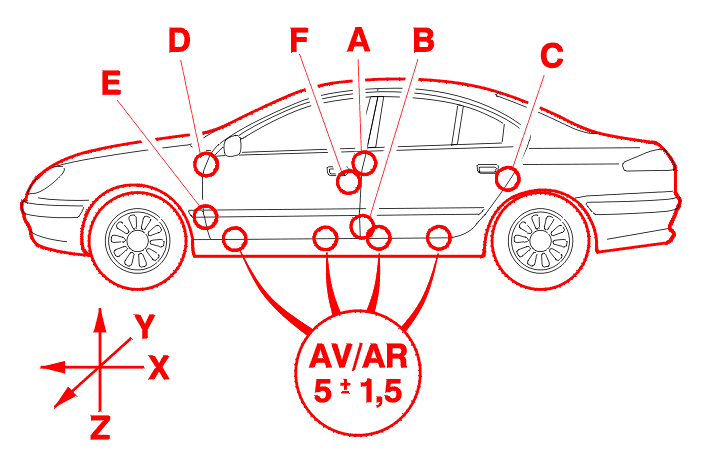

2 - 1 - YLÄOSA - A

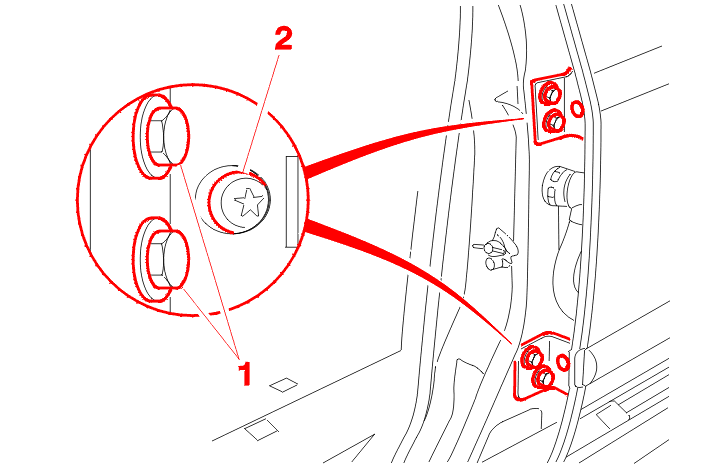

Löysää kiinteän saranan kiinnitykset (1), sitten säädä kohdasta X (auton pituus) .
Löysää liikkuvan saranan kiinnitys (2), sitten säädä kohdista Y ja Z (auton leveys ja korkeus) .
Tarkista välykset ja tasot ; Kiristä kiinnitykset .
2 - 2 - ALEMPI OSA - B
Toimi samoin kun operaatiossa A, jos tarpeen .
2 - 3 - TAKARAKENNE - C

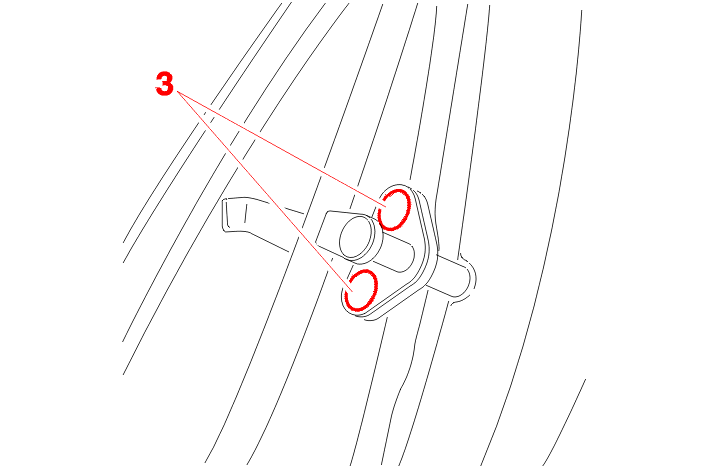

Löysää kiinnitykset (3) ja säädä kohdasta Y (auton leveys) .
Tarkista välykset ja tasot ; Kiristä kiinnitykset .
3 - ETUOVEN SÄÄTÖ
Suuntaa etupyörää saadaksesi osittain irrotettua lokari taka-osastaan .
3 - 1 - YLÄOSA - D

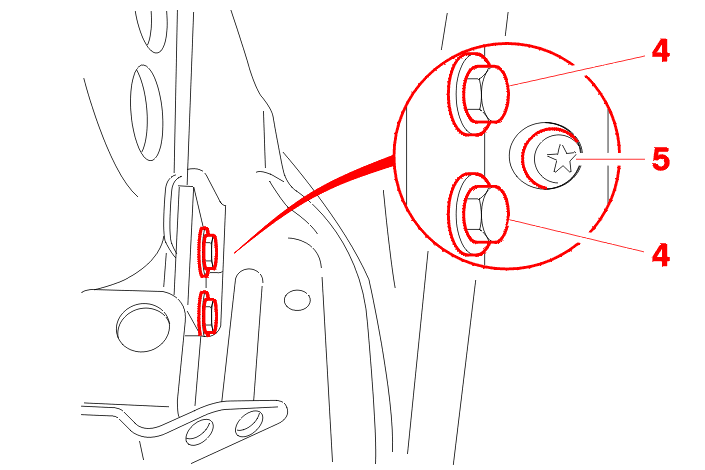

Löysää saranan kiinnitykset (4) lokasuojan asennusreiän sisäpuolelta, ja sitten säädä kohdassa X (auton pituus) .

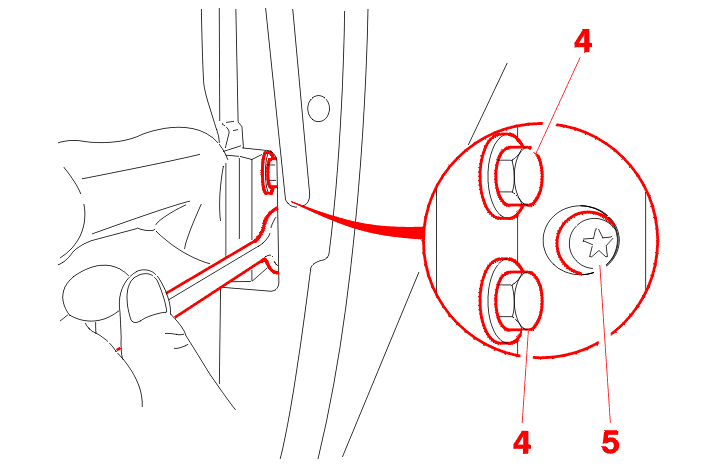

Avaa ovi, toimi liikkuvan kiinnityksen saranaan (5), ja sitten säädä kohdista Y ja Z (auton leveys ja korkeus) .
Tarkista välykset ja tasot ; Kiristä kiinnitykset .
3 - 2 - ALEMPI OSA - E
Toimi samoin kun operaatiossa D, jos tarpeen .
3 - 3 - TAKARAKENNE-F

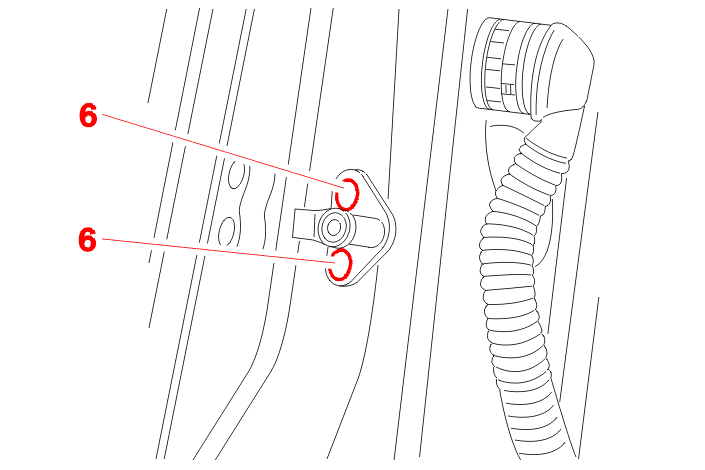

Löysää kiinnitykset (6) ja säädä kohdasta Y (auton leveys) .
Tarkista välykset ja tasot ; Kiristä kiinnitykset .
EHDOTTOMASTI : lopullisen tarkastuksen jälkeen, suorita kiinnitysten lukitus vastaavilla momenteilla .
Kiinnitykset :
