C4CG20K1 - 607

IRROTUS - KIINNITYS TAKAOVEN SISÄÄNTULOTIIVISTE

1 - IRROTUS

Irrota :

• KESKIPYLVÄÄN YLEMPI VERHOUS
• KYNNYKSEN VERHOILU TAKANA
• KESKIPYLVÄÄN ALEMPI VERHOUS

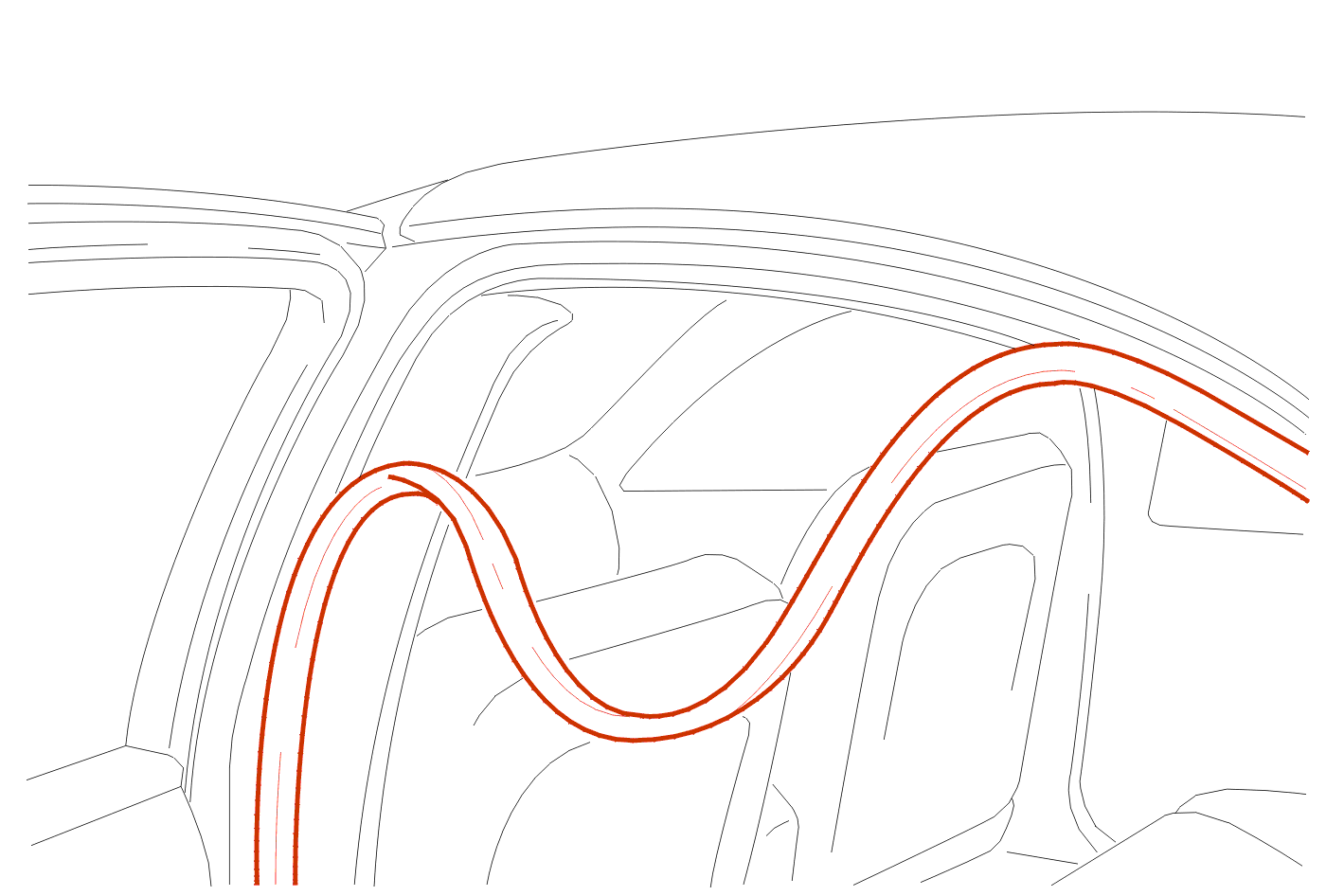

Vedä, sitten irrota tiiviste oven sisääntuloreunalla .

2 - KIINNITYS

Viitteiden tunnistus :

• oikean etuoven tiiviste (valkoinen)
• vasemman etuoven tiiviste (väri keltainen)

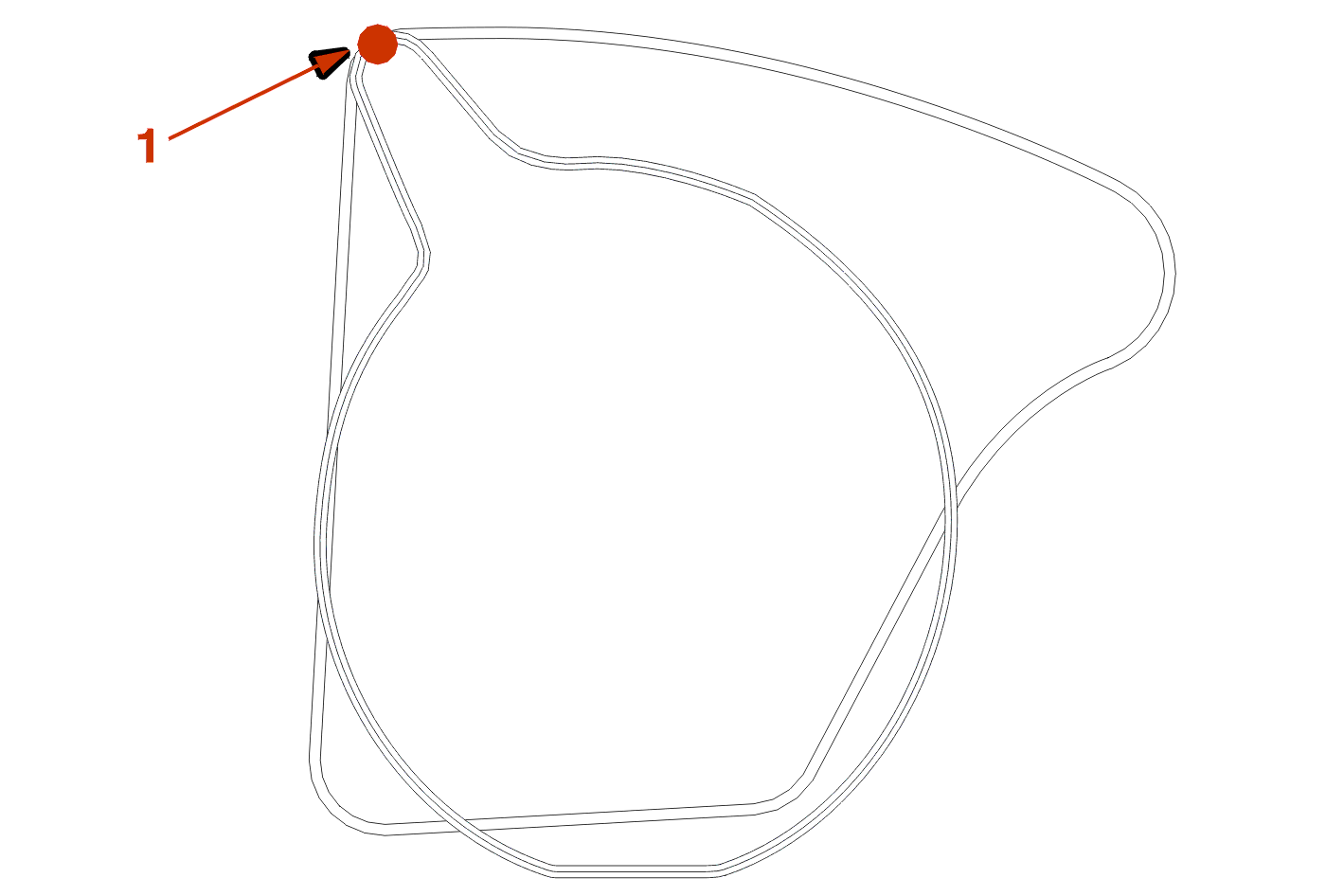

Asemoi värillinen viivamerkki etumaiseen yläkulmaan (1) .

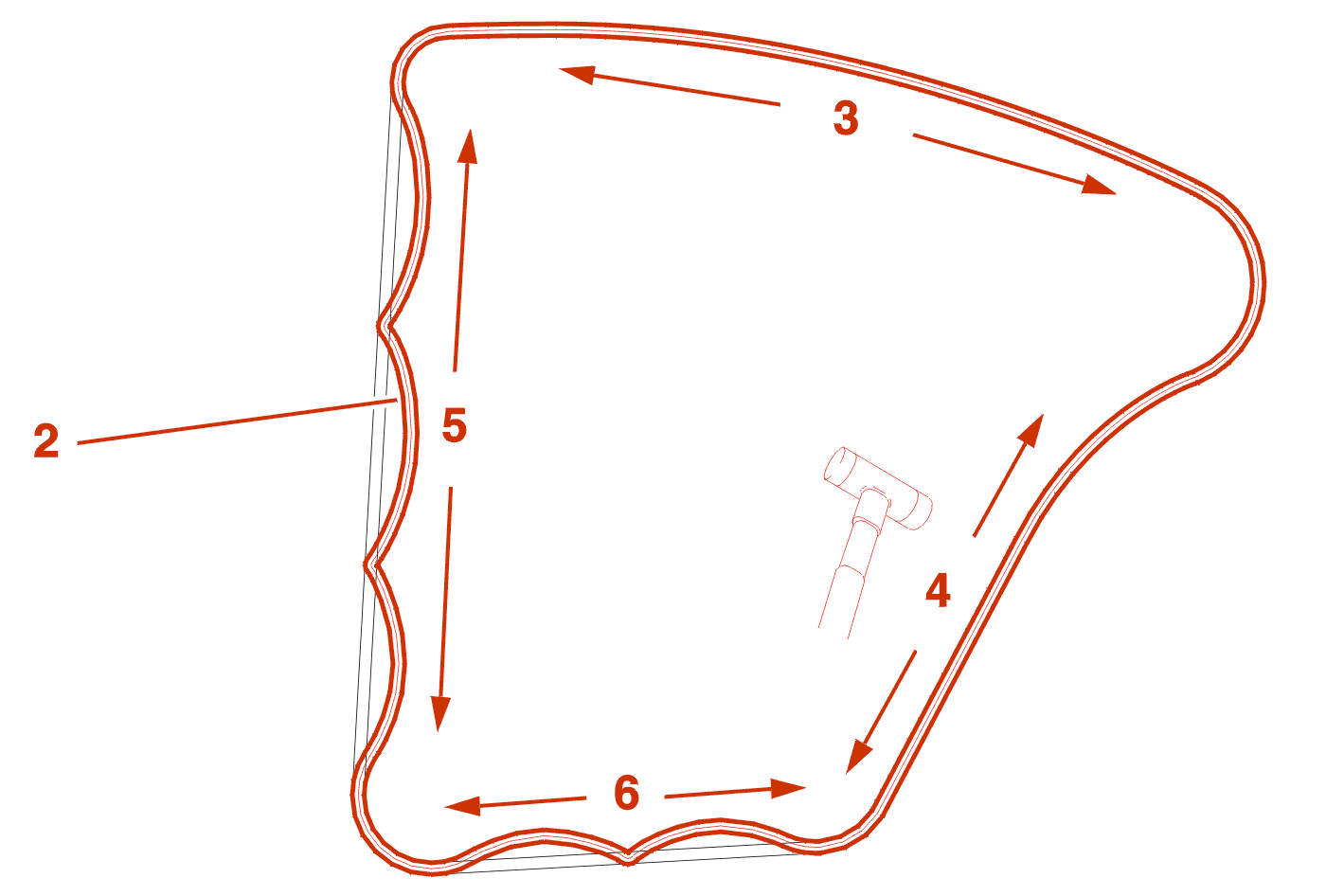

Jaa alltomaisesti tiiviste (2) uraan .

Asettelu nuijalla katon puoli (3) .

Asennus massavasaralla takalokasuojan puolella (4) .

Asettelu nuijalla keskipylvään puoli (5) .

Lopeta asettelu kynnyskotelon puolella (6) .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .
