C4EB10F1 - 607

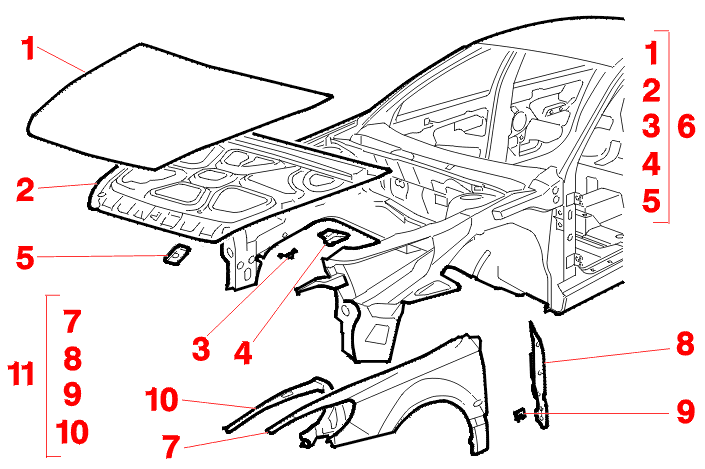

TUNNISTAMINEN IRTO-OSAT


HUOM : lukuunottamatta merkintää, kaikki osat on galvanoitu molemmin puolin .

merkintä \ rakenteet osan varaosanumero paksuus havainto(not)
(1) konepelti ei 1.20 alumiini
(2) konepellin kaksoispelti ei 1.00
(3) konepellin kaasujousen kannatin ei 1.95 -
(4) konepellin nivelen vahvike ei 2.00 alumiini
(5) {{o96278}} support gache capot assemble ei 1.47 -
(6) koottu konepelti kyllä - 1+2+3+4+5
(7) etulokasuoja ei 0.77 -
(8) {{o96279}} fermeture d'aile ei 0.77
(9) {{o96280}} support arriere ei 1.95
(10) {{o96281}} raidisseur d'aile ei 1.17
(11) {{o96282}} aile avant assemblee kyllä - 7+8+9+10

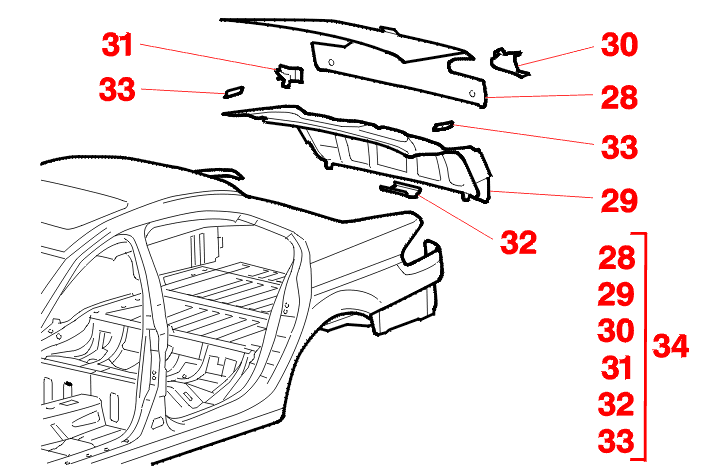

HUOM : lukuunottamatta merkintää, kaikki osat on galvanoitu molemmin puolin .

merkintä \ rakenteet osan varaosanumero paksuus havainto(not)
(28) matkatavaratilan kansi ei 0.77 -
(29) tavaratilan kannen kaksoispelti ei 0.67
(30) takavalon pesä ei 0.67
(31) {{o96286}} renfort fixation bouton poussoir ei 0.97 ilman pinnoitetta
(32) {{o96287}} renfort fixation verrou ei 0.97
(33) {{o96288}} support charnon mobile ei 1.95
(34) {{o96289}} couvercle de coffre assemble kyllä - 28+29+30+31+32+33

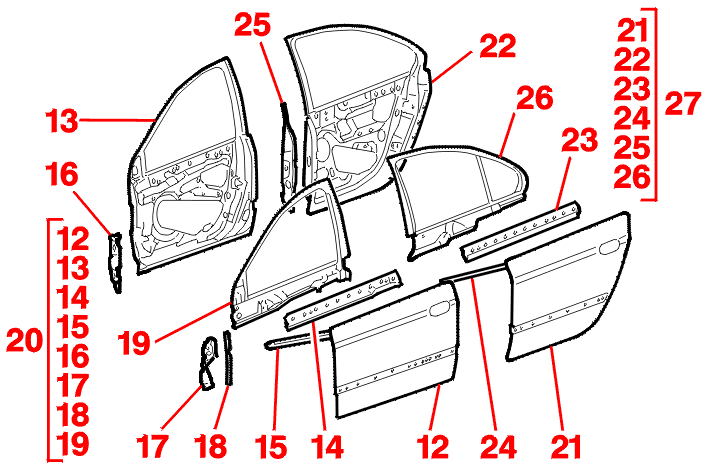

HUOM : lukuunottamatta merkintää, kaikki osat on galvanoitu molemmin puolin .

merkintä \ rakenteet osan varaosanumero paksuus havainto(not)
(12) etuoven levy kyllä 0.67 kaksi pintaa elektrosinkitetty
(13) oven kaksoispelti ei 0.97 -
(14) vaakajäykiste ei 0.67
(15) sivutörmäyssuojan vahvike ei 0.67
(16) oven alasaranan vahvike ei 1.95
(17) oven yläsaranan vahvike ei 1.95
(18) {{o96283}} guide coulisse avant ei 0.77
(19) ovien kehikko ei 0.97
(20) {{o96284}} porte avant assemblee kyllä - 12+13+14+15+16+17+18+19
(21) takaoven levy kyllä 0.67 kaksi pintaa elektrosinkitetty
(22) oven kaksoispelti ei 0.77 -
(23) vaakajäykiste ei 0.67
(24) sivutörmäyssuojan vahvike ei 0.67
(25) oven saranan vahvike ei 1.95
(26) ovien kehikko ei 0.97
(27) {{o96285}} porte arriere assemblee kyllä 0.97 21+22+23+24+25+26
