C4EJ01F1 - 607

LASERHITSAUKSELLA KOOTTAVAT OSAT

Peltien sivujen yhdistäminen päittäin laserhitsauksella ennen syvävetoa .

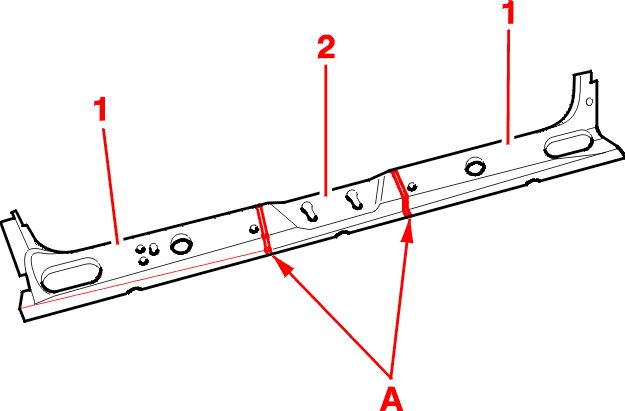

Takapaneelin sisäverhous :

• (1) pellin paksuus 0.77mm
• (2) pellin paksuus 1.76mm
• (A) kokoaminen laserhitsauksella

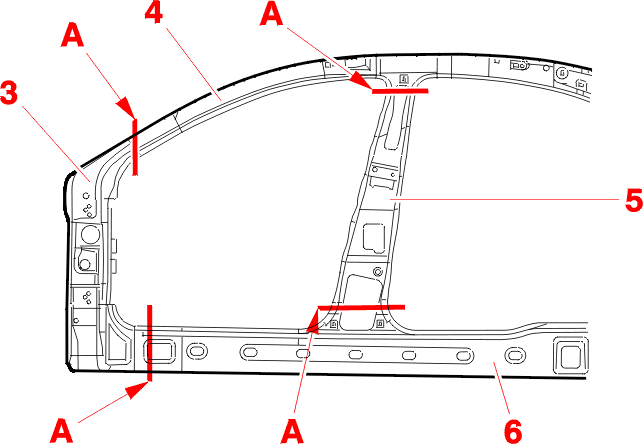

Matkustamon kyljen kaksoispelti :

• (3) etupilarin vahvike, pellin paksuus 1.47mm
• (4) ikkunapylvään vahvike, pellin paksuus 0.97mm
• (5) keskipylvään kaksoispelti, pellin paksuus 0.67mm
• (6) kynnyskotelon keskipelti, pellin paksuus 0.77mm
• (A) kokoaminen laserhitsauksella

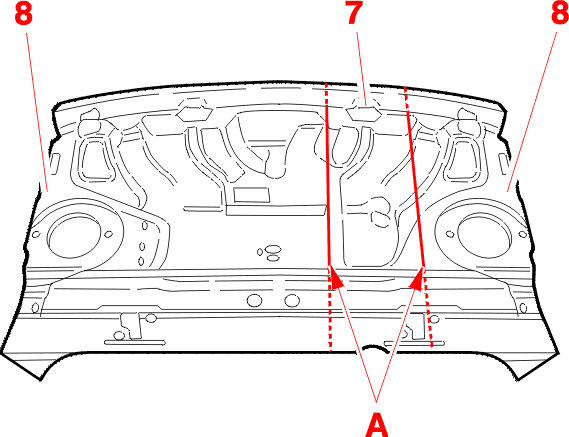

Hattuhylly :

• (7) pellin paksuus 1.17mm
• (8) pellin paksuus 0.67mm
• (A) kokoaminen laserhitsauksella
