C5CG15K1 - 607

LASINPYYHIMEN IRROTUS-ASENNUS

1 - IRROTUS

IRROTA LASINPYYHKIMIEN MEKANISMI .

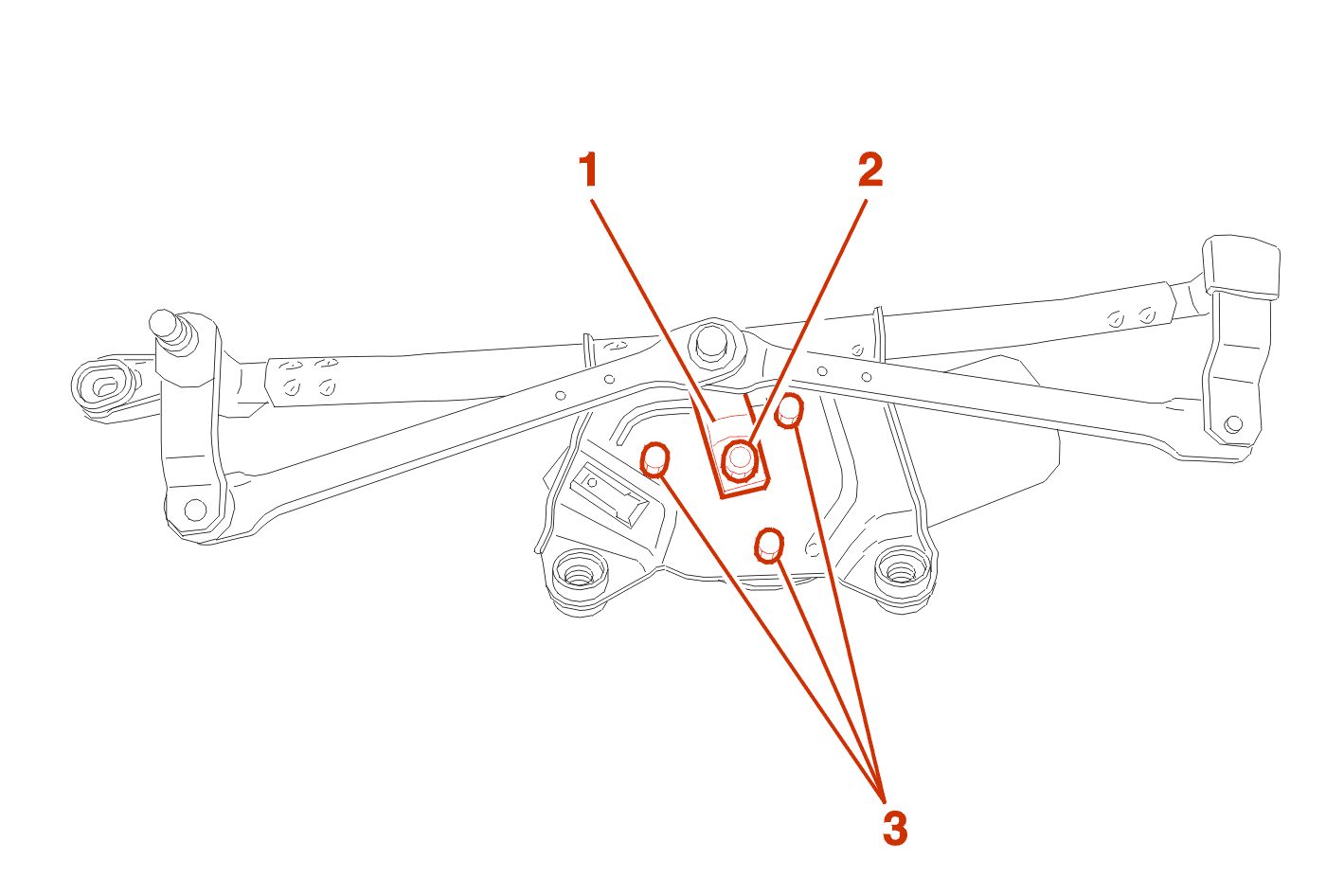

Aseta vetolaite (1) yllä esitetyllä tavalla .

Irrota ruuvi (2) ja aluslevy moottorin akselista .

Irrota moottorin 3 kiinnitystä (3) .

Vipua, ruuvimeisselin terän avulla, vetolaitteella (1) moottorin akselin vapauttamiseksi .

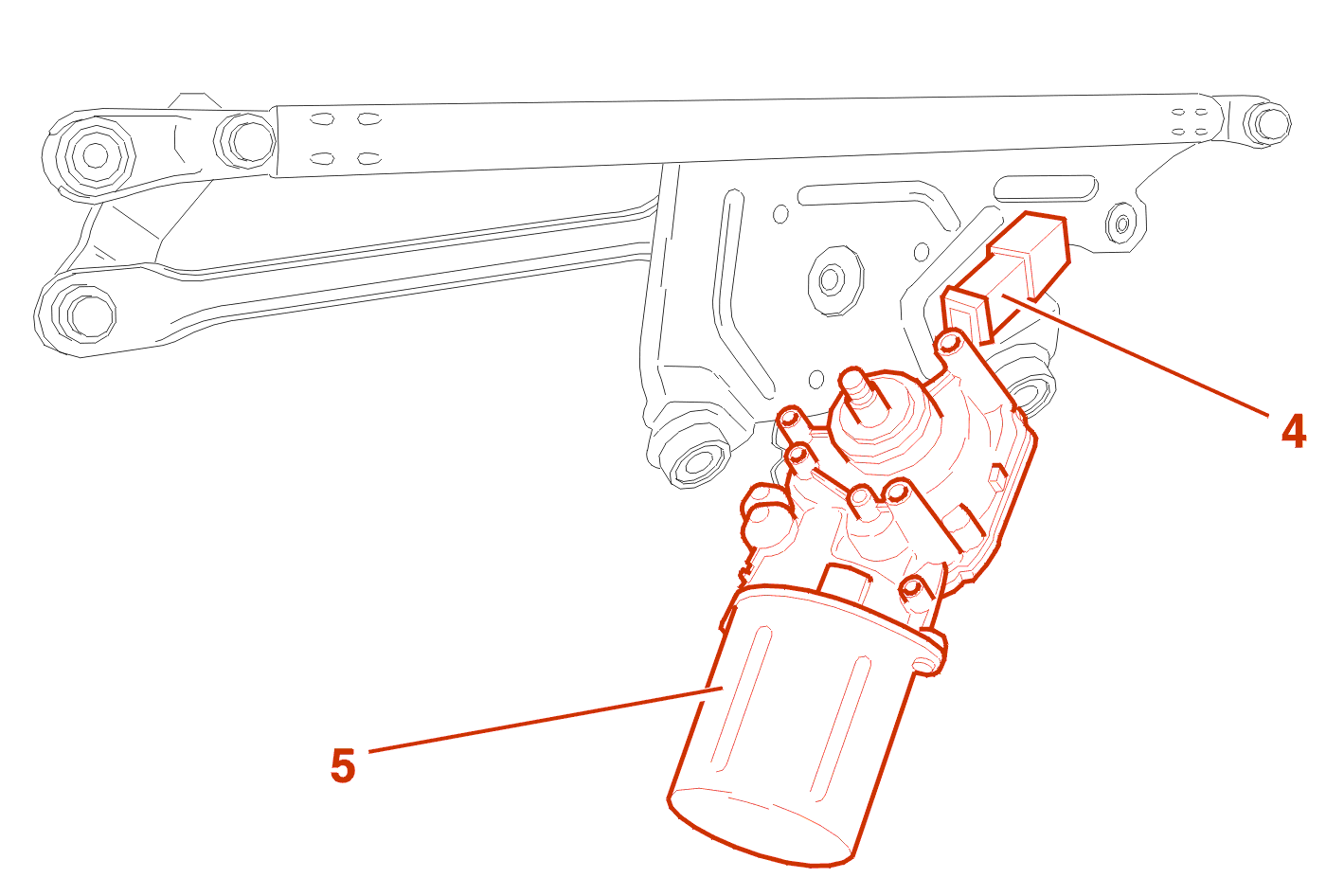

Irrota liitin (4) tuestaan .

Irrota tuulilasin pyyhkimen moottori (5) .

2 - KIINNITYS

Kiinnitä moottori ja moottorin 3 kiinnitystä (3) .

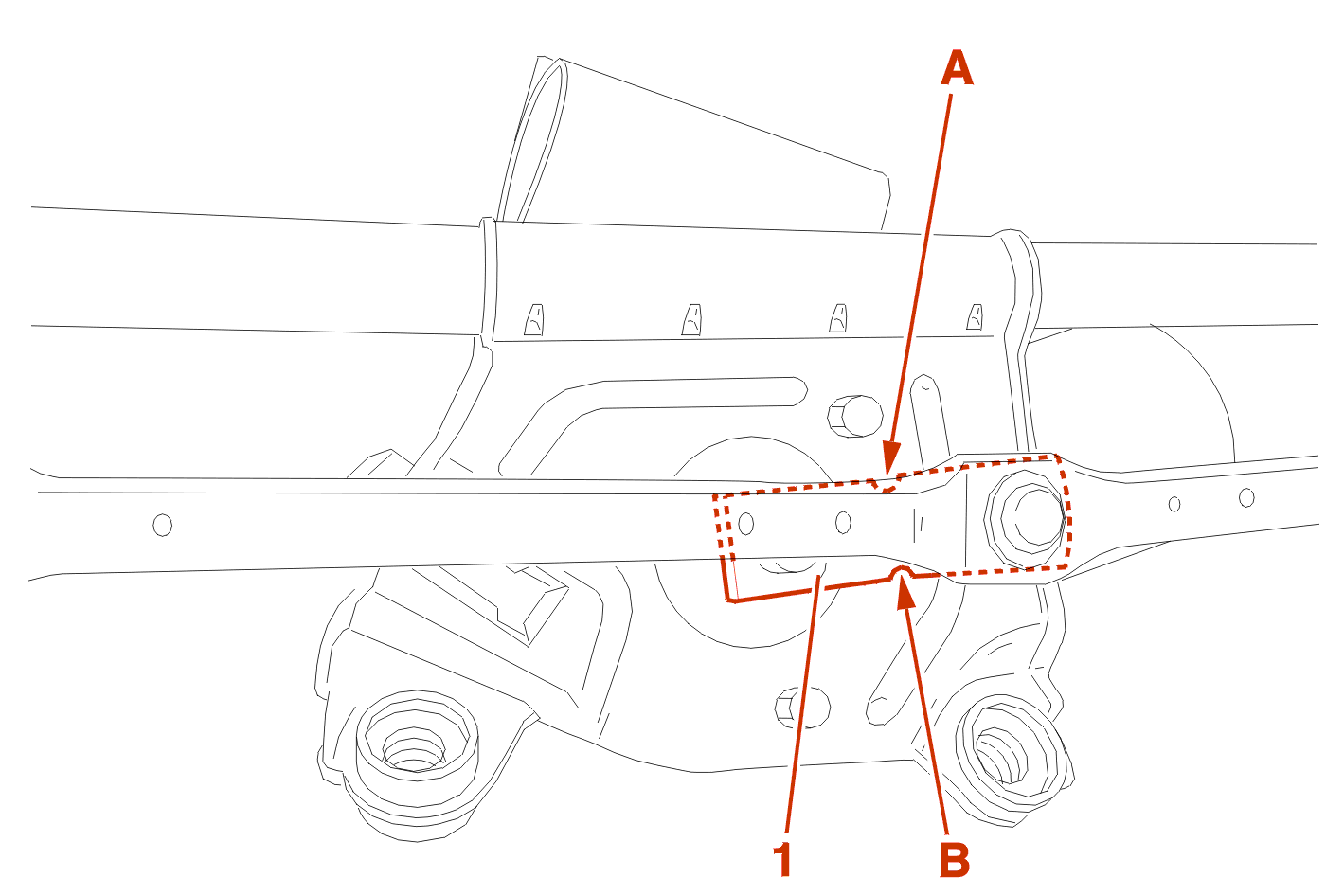

Aseta vetolaite (1) kohdistusmerkkien (A) ja (B) väliin (yllä esitetyllä tavalla) .

Asenna vetolaite (1) moottorin akseliin .

Kiinnitä :

• aluslevy
• mutteri (2)

Kiinnitä lasinpyyhkimien mekanismi .

Tarkista lasinpyyhkimen toiminta .

Mutteri (2) : Kiristysmomentti : 1.8 ± 0.2 m.daN .

Pultti (3) : Kiristysmomentti : 0.8 ± 0.2 m.daN .
