C5DG0JK1 - 607

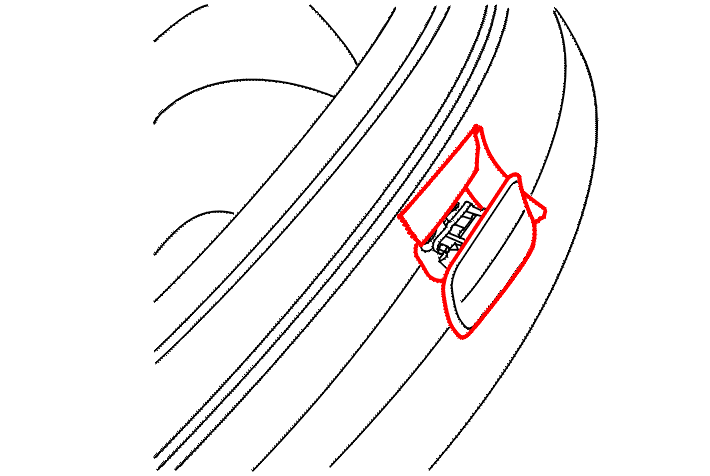

IRROTUS - KIINNITYS SUUTTIMET JA LASINPESULAITE YHDESSÄ

1 - TYÖKALUT

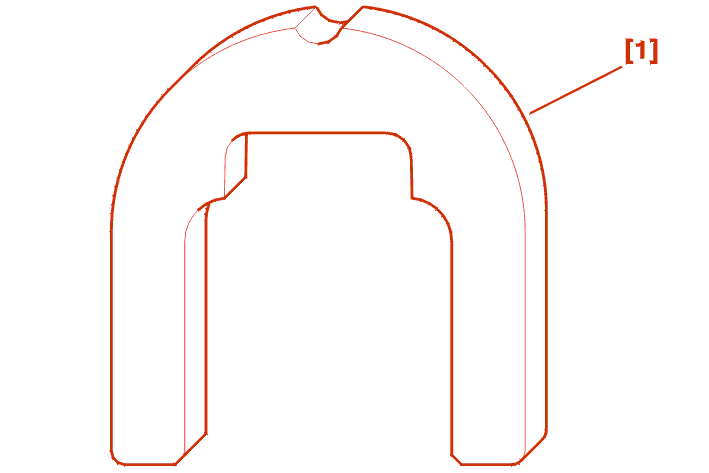

[1] : Lukitushaarukka (Korjaamon viite C.1349-D) .

2 - IRROTUS

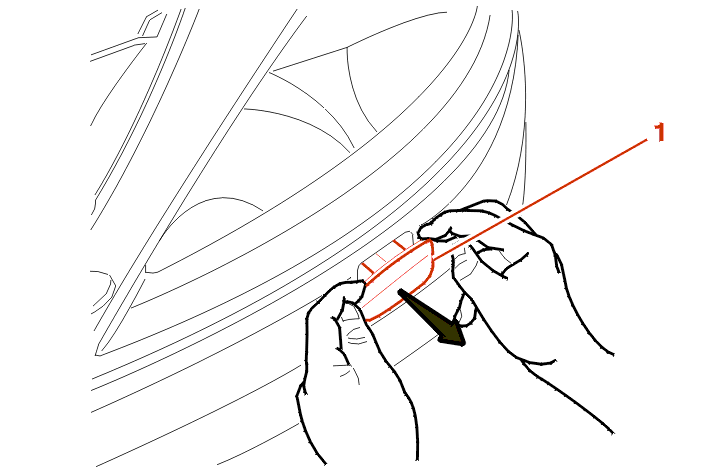

Irrota ohuella terällä suuttimen koristelistan (1) liimaus puskureiden pinnasta .

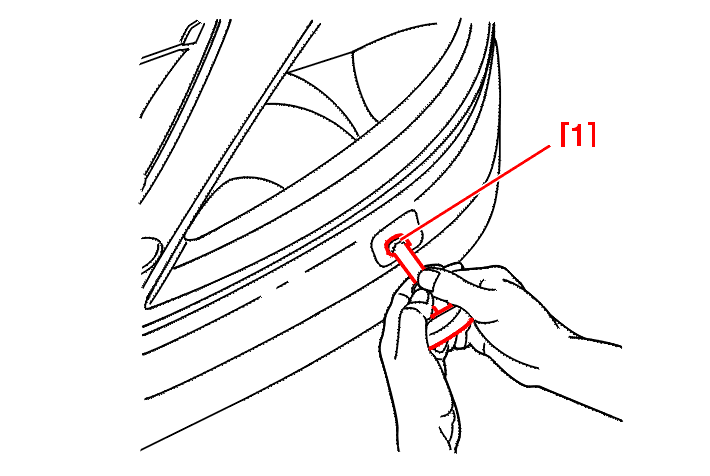

Ota kiinni koristelistasta ja vedä sitä itseesi päin. aseta sitten haarukka [1] sylinterin uraan ja löysää sylinteri varovasti .

Suojaa puskurin kaarre teipin vulla .

Ota sylinteri ulos pihdeillä .

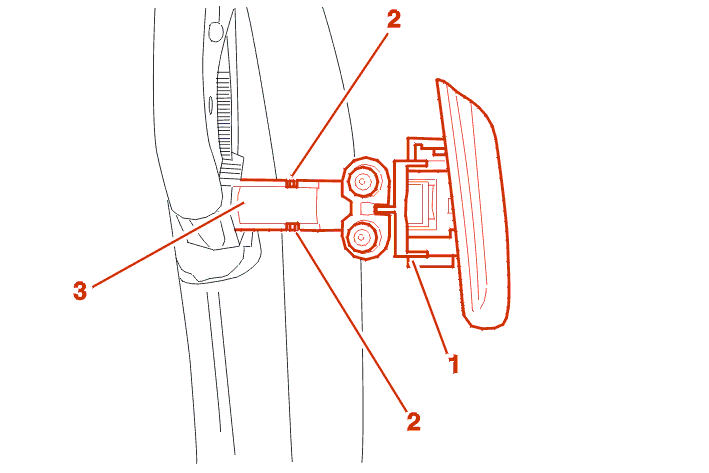

Kiristä toisten pihtien avulla pidikkeitä 2 vetäen suutinsarjasta (2) jotta se irtoaa .

Irrota suutinsarja (1) ja vapauta sylinteri (3) .

3 - KIINNITYS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Tarkasta toiminta .
