C5EF00F1 - 607

SÄÄTÖ AJOVALO

1 - TYÖKALUT

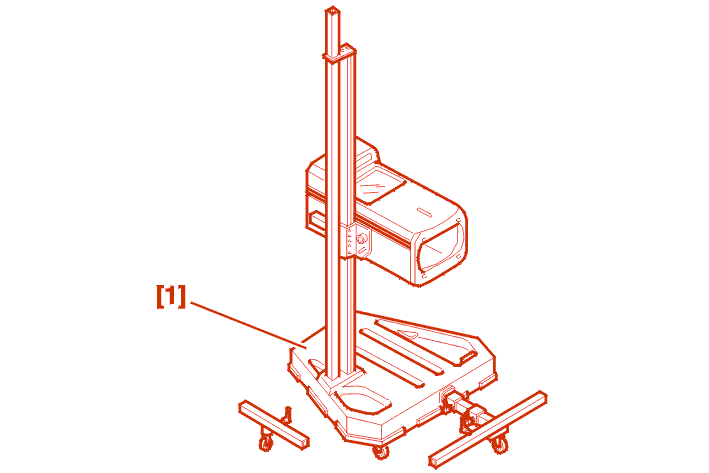

[1] Valojen säätölaite TECNOTEST, Tyyppi 432 mm .

2 - AUTON VALMISTELU

Tyhjennä kuorma autosta,Tarkasta säiliö. sen pitää olla puolillaan .

Poista kura, lumi tai jää, jotka saattaisivat vaikuttaa auton maavaraan .

Tarkasta rengaspaineet. renkaissa pitää olla valmistajan normaaleja ajo-olosuhteita varten suosittelemat paineet .

Aja auto tasaiselle maalle ja aseta pyörät suoraan .

Sytytä ajovalot ja tarkasta ajovalojen säätölaitteen toiminta kääntämällä säätöpyörää. aseta se normaaliasentoon 0 .

EHDOTTOMASTI : autoissa, joissa on automaattinen ajovalojen säätölaite (purkauslamppumalli), säätö tehdään moottorin käydessä .

Tarkasta automaattisten ajovalojen säätölaitteiden toiminta valot sytytettyinä painamalla auton takapäätä ja tarkasta johtosarjan tukeva kiinnitys .

3 - VALOJEN SÄÄTÖLAITTEEN VALMISTELU JA ASETTAMINEN AUTON KANSSA LINJAAN

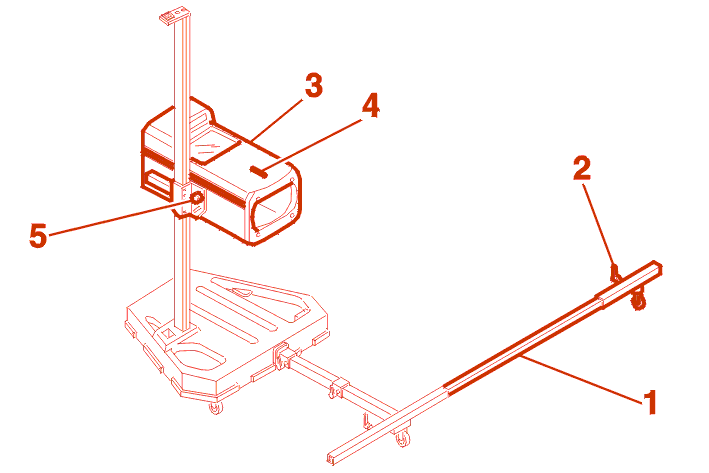

Valmistele linjaustanko (1) asennon lukitusvipu (2) käännettynä säätölaitteeseen päin .

Säädä kennon (3) korkeus auton vieressä säätämällä taso (4) ja kiristä vipu (5) .

Siirrä säätölaitetta valonheittimeen päin .

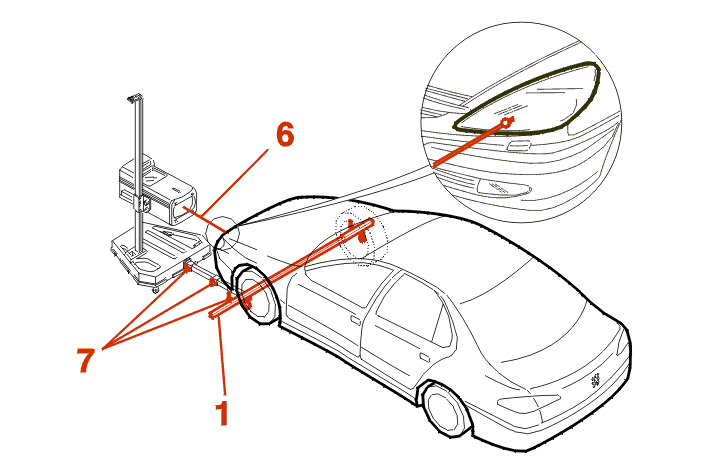

Vedä esiin ulosvedettävää vartta (6), kunnes vihreä väri tulee näkyville .

Aseta varsi vastapäätä säädettävän lampun keskiviivaa .

Säädä linjaustangon asento. sen pitää olla auton pyöriä vasten .

Kiristä asennon lukitusvivut (7) säätölaitteessa .

4 - VALONHEITTIMEN SÄÄTÖ

Toimi säätölaitteen käyttöohjeessa olevien ohjeiden mukaan .

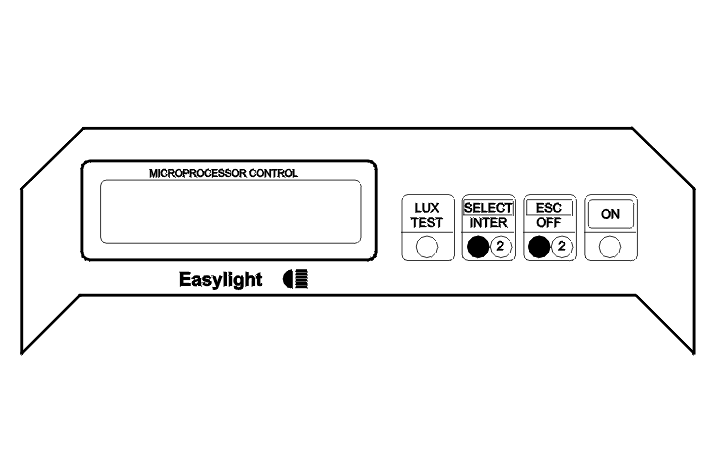

Rekisteröi auton kallistuskulma ja pysäytä säätö, kun tämä piste on ohjauspaneelissa .

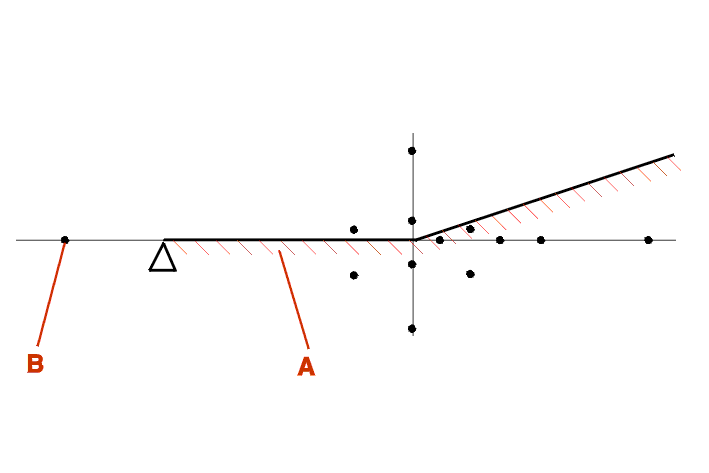

Suuntaa valonheittimen valonsäde (A) hieman rajaviivan (B) alapuolelle .

Säätö on suoritettu .
