C5EG0FF1 - 607

IRROTUS - KIINNITYS AJOVALOJEN KORKEUSSÄÄDIN

1 - IRROTUS

Irrota ajovalon kytkentä .

Oikea puoli : Irrota paisuntasäiliön kiinnitys ja käännä irti venttiilin elastinen kiinnike jotta ajovalon ympäristö vapautuu .

Vasen puoli : Irrota akku ja akun tuen etuseinämä ajovalon ympäristön vapauttamiseksi .

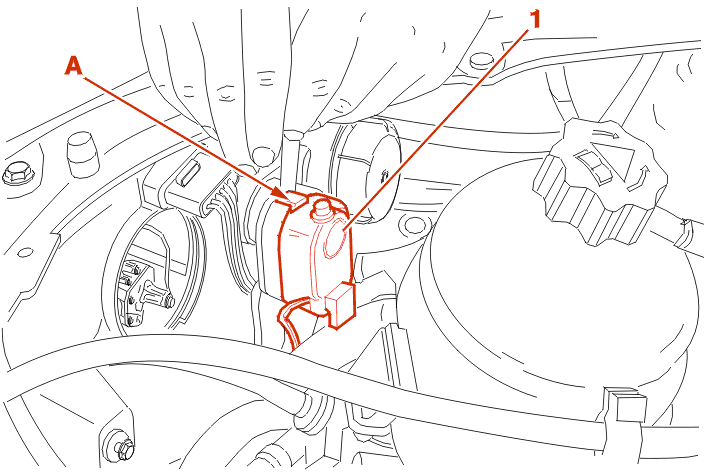

Terän avulla, nosta lukituskielekettä (A) .

Käännä säädintä (1) myötäpäivään ja irrota se tilastaan .

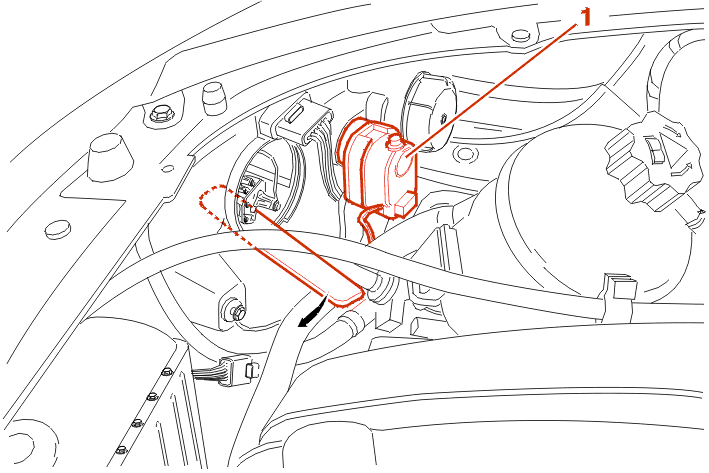

Lastan avulla, vipua nivelen irrottamiseksi ajovalon mekanismistä .

Irrota moottori (1) .

2 - KIINNITYS

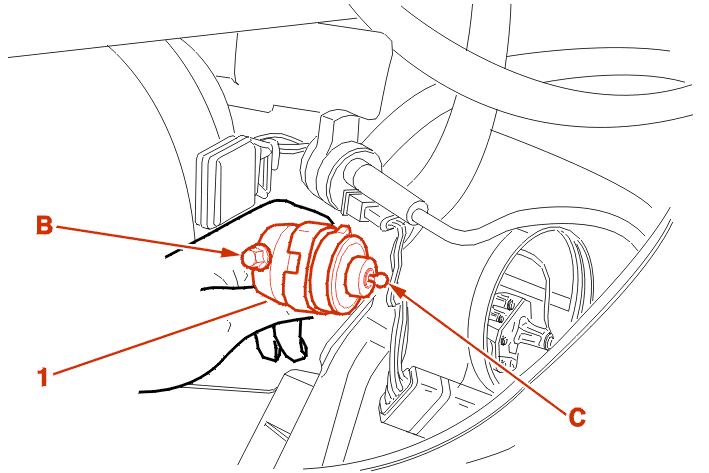

Pultin (B) avulla, säädä nivel (C) asentoon paluu ja lukitse säädin (1) ajovaloon .

Työnnä lasta ajovaloon ja kallista alaspäin, jotta saat irrotettua nivelen säätimestä (1) .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Tarkasta toiminta .
