C5EG0GF1 - 607

IRROTUS - KIINNITYS KAASUPURKAUSPOLTIN XENON

1 - IRROTUS

Irrota ajovalon kytkentä .

Oikea puoli : Irrota paisuntasäiliön kiinnitys ja käännä irti venttiilin elastinen kiinnike jotta ajovalon ympäristö vapautuu .

Vasen puoli : Irrota akku ja akun tuen etuseinämä ajovalon ympäristön vapauttamiseksi .

Avaa suoja (1) ja irrota se .

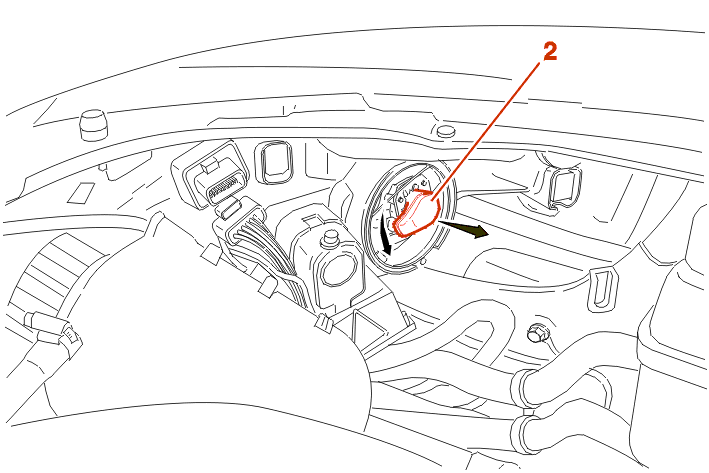

Paina liitinholkkia (2) ja käännä (30°) sitä alaspäin sen avaamiseksi .

Vedä sitten holkkia ulospäin ja anna roikkua .

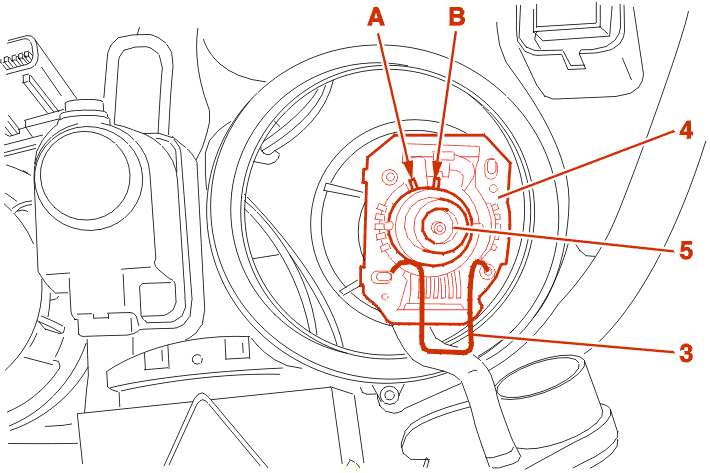

Paina pidikesidettä (3) sen avaamiseksi ritilästä (4) ja kallista pidikettä alaspäin .

Irrota kaasupurkauspoltin xenon (5) olakkeista (A), (B) ja ritilästä (4) .

Irrota kaasupurkauspoltin xenon (5) .

2 - KIINNITYS

VAROITUS : polttimen asento tukeen on varmistettu 2 asento-olakkeella (A), (B) .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Tarkista toiminta ja ajovalon säätö (säädettävä tarvittaessa) .
