C5EG0JF1 - 607

IRROTUS - KIINNITYS ETUPÄÄN KORKEUSTUNNISTIN

1 - IRROTUS

Aseta auto nostosillalle .

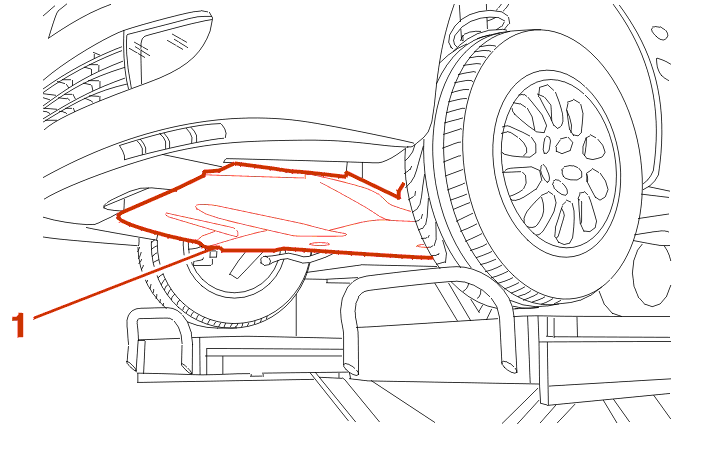

Irrota suoja moottorin alla (1) .

Apukelkalla :

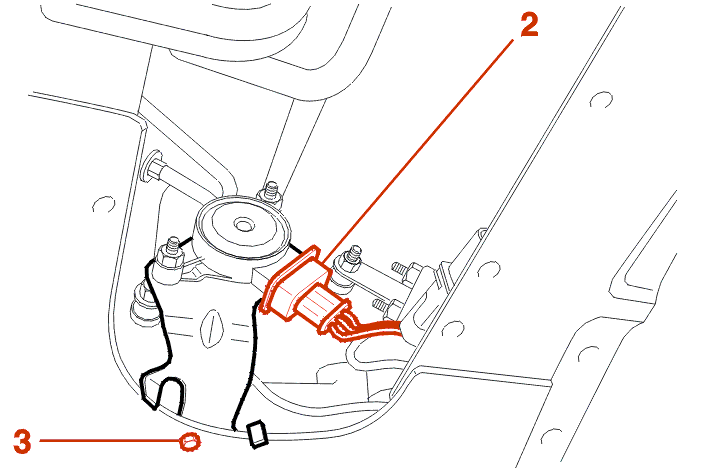

• irrota liitin (2)
• irrota kiinnitys (3)
• irrota tunnistimen tuki

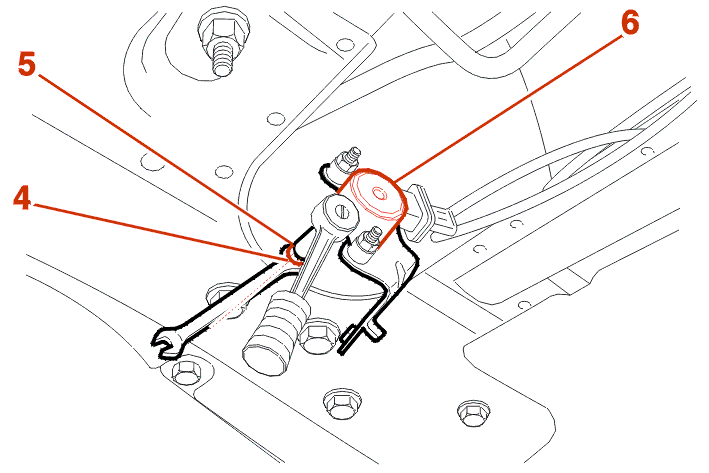

Avolenkkiavaimella, pidä kiinni akselista (4) .

Irrota mutteri (5) .

Irrota tunnistin (6) .

2 - KIINNITYS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Suorita sopeutus, Tarkista korkeudentunnistimen parametrit .

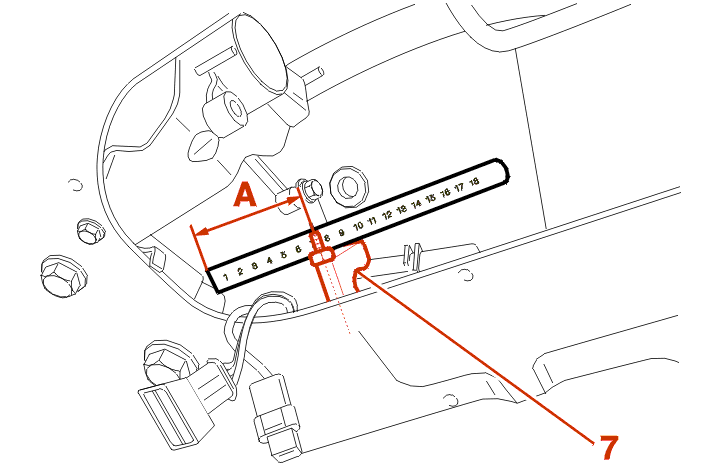

VAROITUS : jos tuki (7) irrotetaan, aseta tuki kallistuksenvakaajalle A = 66 mm:n päähän, yllä olevan kuvan mukaisesti .

Säädä tunnistin kulma asentoon noudattaen toimenpidettä DIAG2000 joka seuraa :

• kytke DIA 2000 -asema
• lisäpalvelut
• toimintotesti
• valitse : ajovalojen korkeuskorjain
• valitse : mittasuureet
• valitse : tunnistimien kunto
• siirrä etutunnistin asento kulmaan jolla saat vastaamaan tunnistimen signaalin etutunnistimen alkuperäiseen arvoon
• kiristä tunnistimen kiinnitykset säädön jälkeen
• tee sopeutustoimenpide
