C5GH0TF1 - 607

OVEN TIIVISTEKALVON VAIHTO (ETU + TAKA)

1 - TYÖKALUT

[1] : Teroitettu taltta 30 °asteen kulmaan .

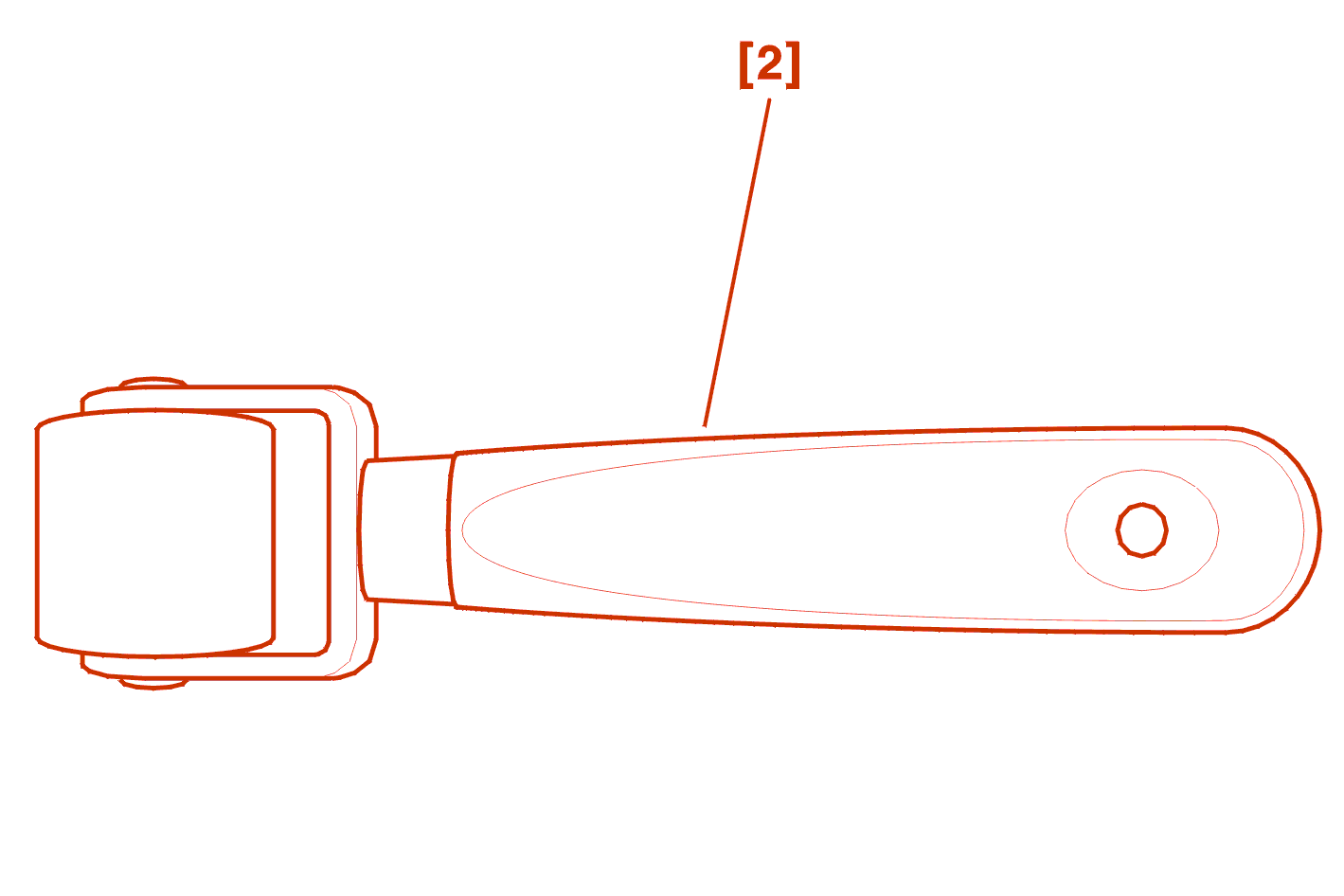

[2] : Rulla (Korjaamon viite (-).1349-G) .

2 - IRROTUS

2 - 1 - ETU-OVET

IRROTA PANEELI .

Vasen etuovi .

Oikea etuovi .

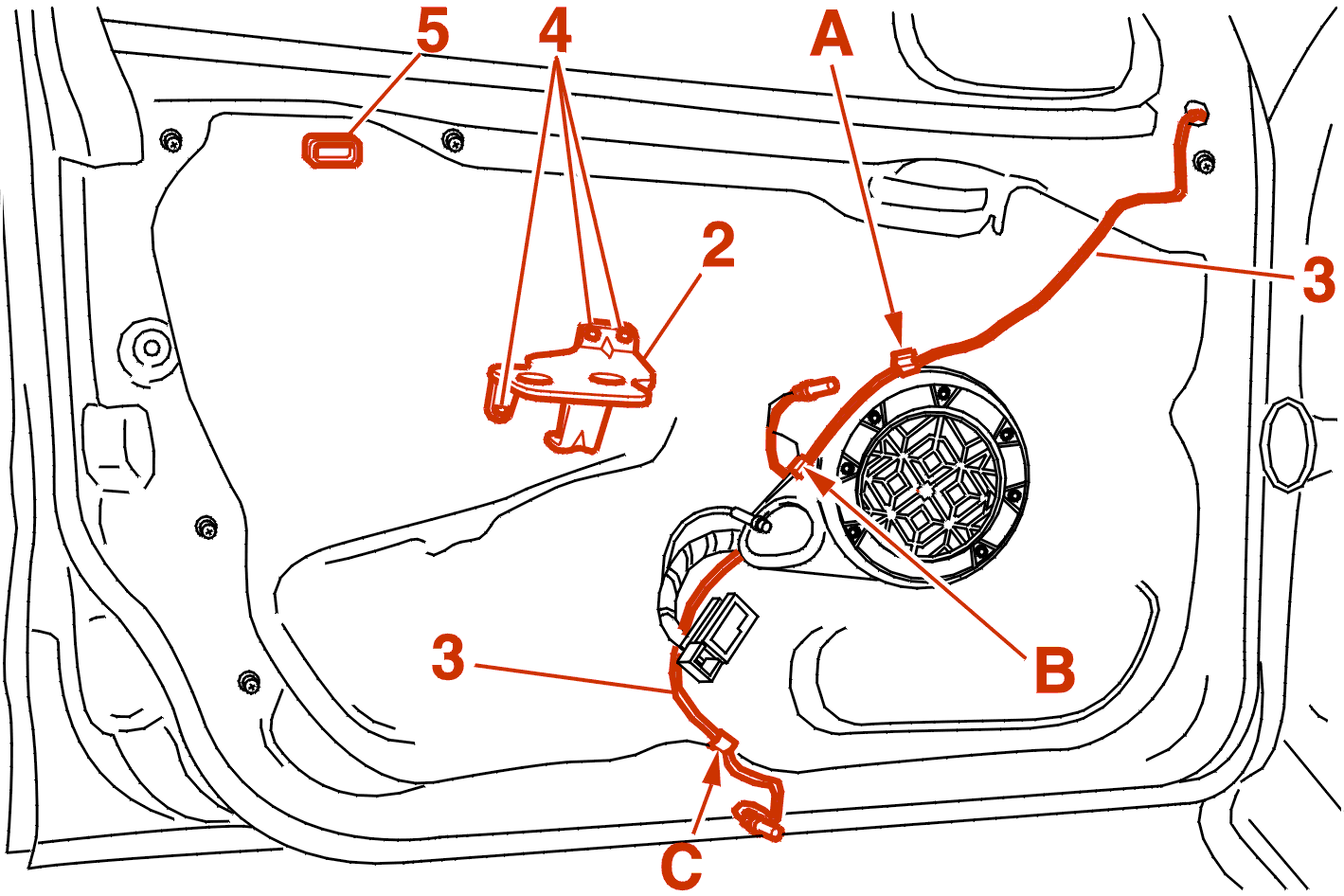

Oikea ovi :

• irrota liitin (1)
• irrota liitin (1) tuella (2)

Irrota johtimet (3) pisteistä (A), (B), (C) .

Leikkaa työkalulla [1] niittien (4) päät .

Irrota :

• tuki (2)
• peitelevy (5)

Irrota vähin erin tiivistekalvo ja irrota se .

2 - 2 - TAKA-OVET

IRROTA PANEELI .

IRROTA TAKAOVEN KAIUTTIMET .

Irrota pidikkeistä johdin (6) pisteessä (D) .

Leikkaa työkalulla [1] niittien (7) päät .

Irrota :

• diskanttikaiuttimen tuki (8)
• tuki (9)
• peitelevy (5)

Irrota vähin erin tiivistekalvo ja irrota se .

3 - KIINNITYS

EHDOTTOMASTI : ennen uuden tiivistekalvon paikoilleen asettamista kerää oven alaosaan pudonneet lastut ja niitit .

EHDOTTOMASTI : täydellinen alusta-alueen puhtaus on tarpeen sisäpellissä, nämä toimenpiteet ovat ehdottoman tärkeitä jottei mahdolliset vesi, pöly tai äänet pääse sisään .

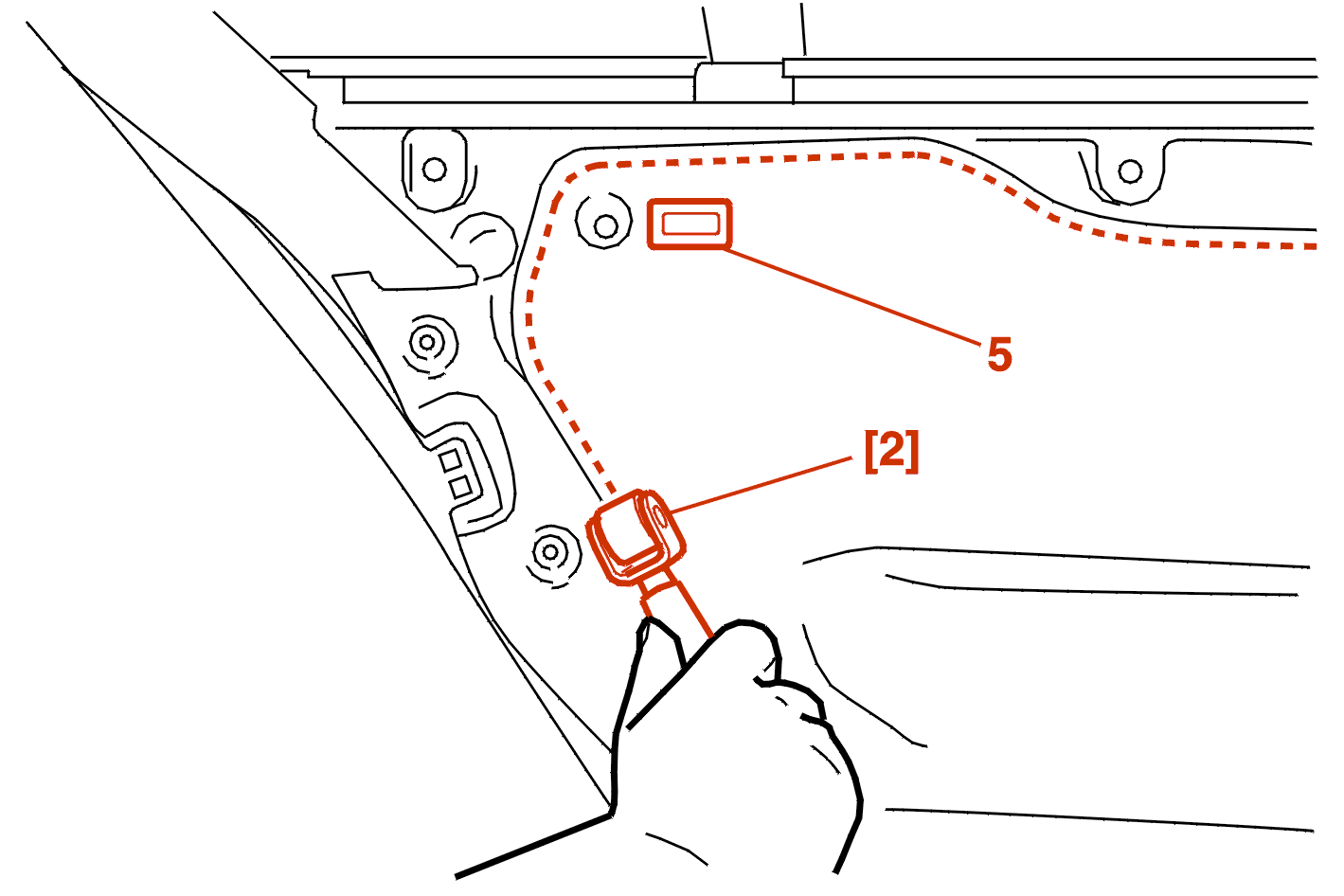

Aseta suljin (5) tiivistyskalvolle jotta voit asemoida sen sisäpellille .

Varmista työkalun [2] avulla että kalvon ympärys on tiivis .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .
