C5HB03F1 - 607 MOOTTORI DW12TED4 MOOTTORI ES9J4S MOOTTORI EW10J4 MOOTTORI EW12J4

OMINAISUUDET - TUNNISTAMINEN JÄÄHDYTYS

1 - TUNNISTUKSET

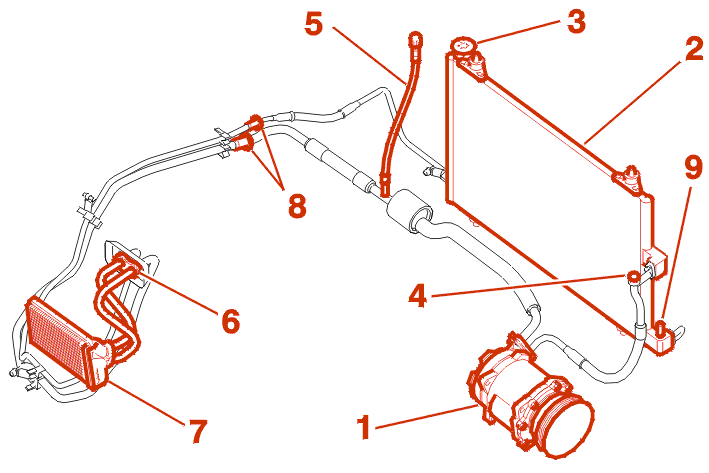

MOOTTORI ES9J4S

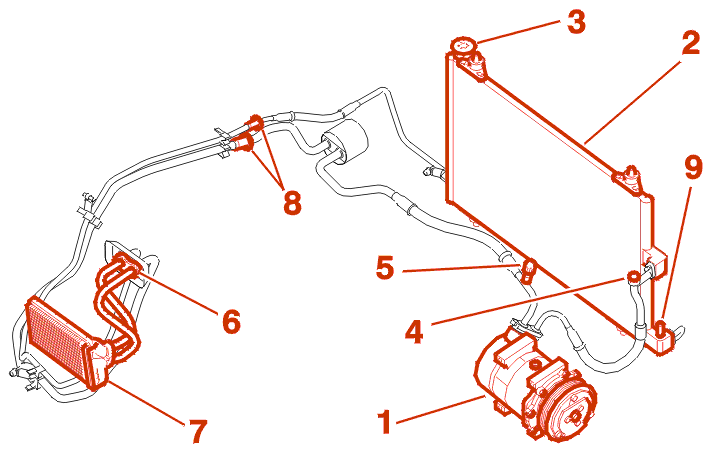

MOOTTORI EW10J4 MOOTTORI EW12J4

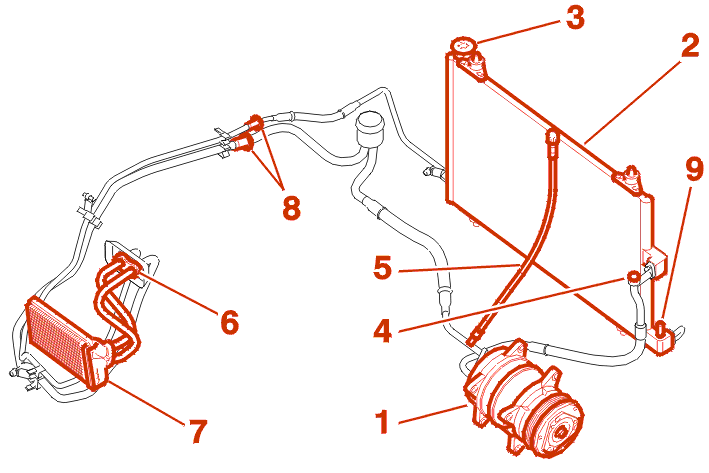

MOOTTORI DW12TED4

KAIKKI TYYPIT

(1) Kompressori .

(2) Lauhdutin .

(3) Kuivaussäiliö .

(4) Korkeapaineventtiili .

(5) Matalapaineventtiili .

(6) Kuristin .

(7) Haihdutin .

(8) Pikalukittavat liittimet .

(9) Paineventtiili .

2 - OMINAISUUDET

Suodatinpanos : Järjestelmä KOMO .

Kompressorin merkki : SANDEN .

Tyyppi : SD7V16 .

Öljytilavuus : 135 ± 15 cm3 .

Öljytyyppi : SP10 .

Jäähdytysaineen tilavuus : 625 ± 20 g .

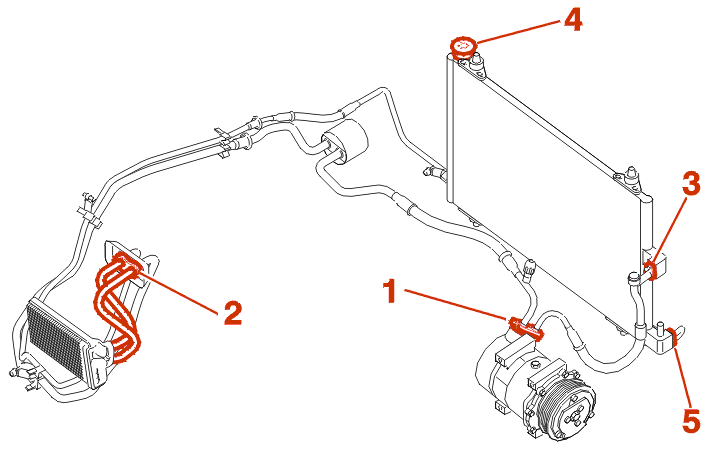

3 - KIRISTYSMOMENTTI(TIT) ILMASTOINTI

(1) Kompressorin tulo- ja menoside : 4 m.daN .

(2) Höyrystimen laippa : 1 m.daN .

(3) Lauhduttimen tulo- ja menoside : 0,5 m.daN .

(4) Vedenpoistosäiliön tulppa : 1,4 m.daN .

(5) Paineventtiili : 0,5 m.daN .
