C5HG06K1 - 607 AUTOMAATTINEN ILMASTOINTI

IRROTUS - KIINNITYS KOMPRESSORIN KÄYTTÖPYÖRÄ

1 - TYÖKALUT

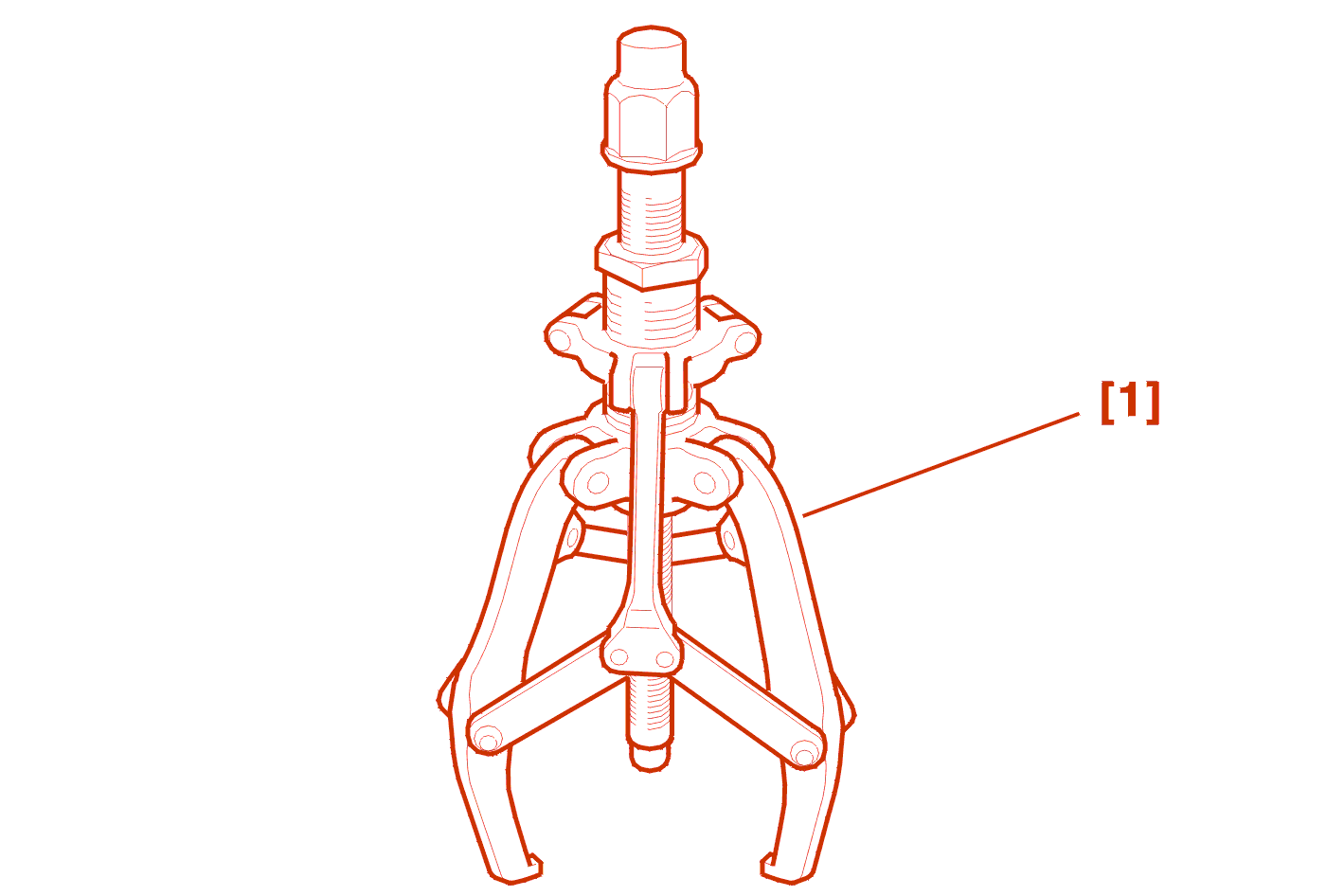

[1] Ulosvetäjä (-).0174 .

2 - IRROTUS

varotoimenpiteet .

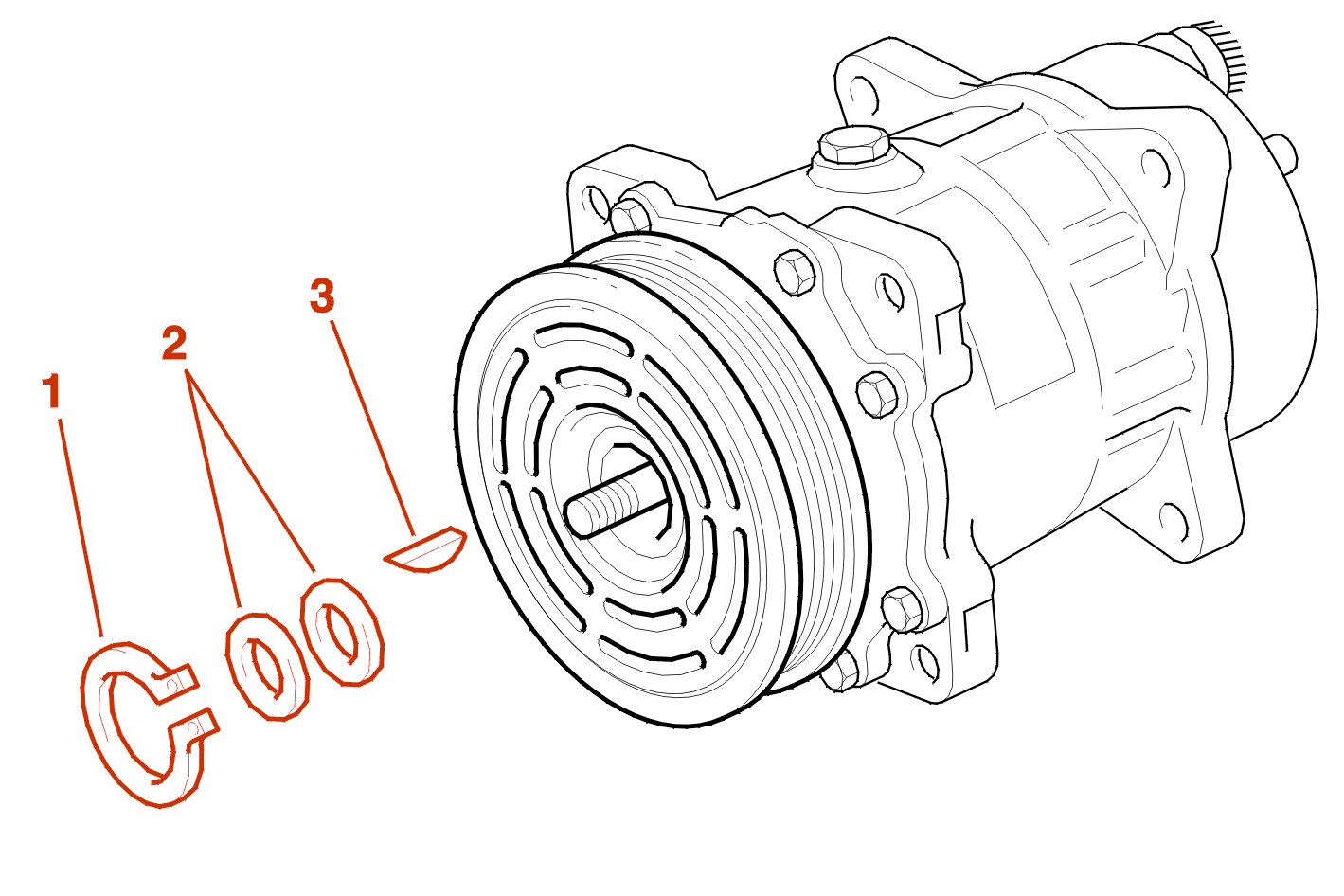

Irrota :

• VETOLEVY
• elastinen rengas (1)
• aluslevyt (2)
• kiila (3)

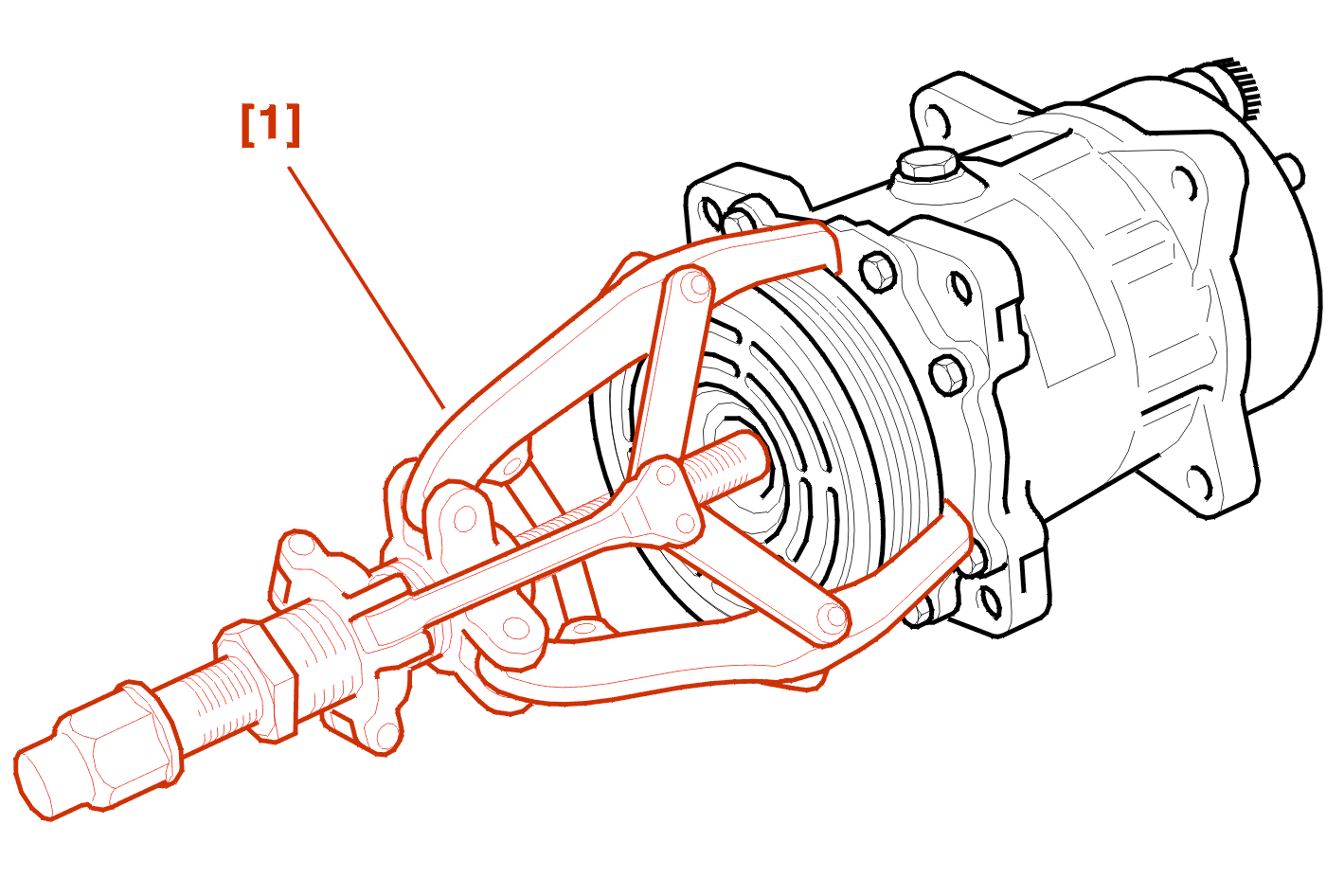

Laita paikalleen ulosvetäjä [1] .

Vedä ulos kompressorin käyttöpyörä .

3 - KIINNITYS

Laita paikalleen käyttöpyörä ja työnnä se pohjaan tilaansa .

Kiinnitä :

• kiila (3)
• aluslevyt (2)
• elastinen rengas (1)
• VETOLEVY

Asenna entinen mutteri ja kiristä arvoon 3.5 - 4 m.daN .

Tarkista ja säädä ilmarako .

Korvaa vanha mutteri uudella mutterilla .

Kiristä arvoon 3.5 - 4 m.daN .
