C5HG09F1 - 607

IRROTUS - KIINNITYS KENNO

1 - ERIKOISTYÖKALUT

[1] letkupihdit (-).1512 .

2 - IRROTUS

Irrota akku .

IRROTA KOJELAUTA .

Vähennä jäähdytysjärjestelmän paine .

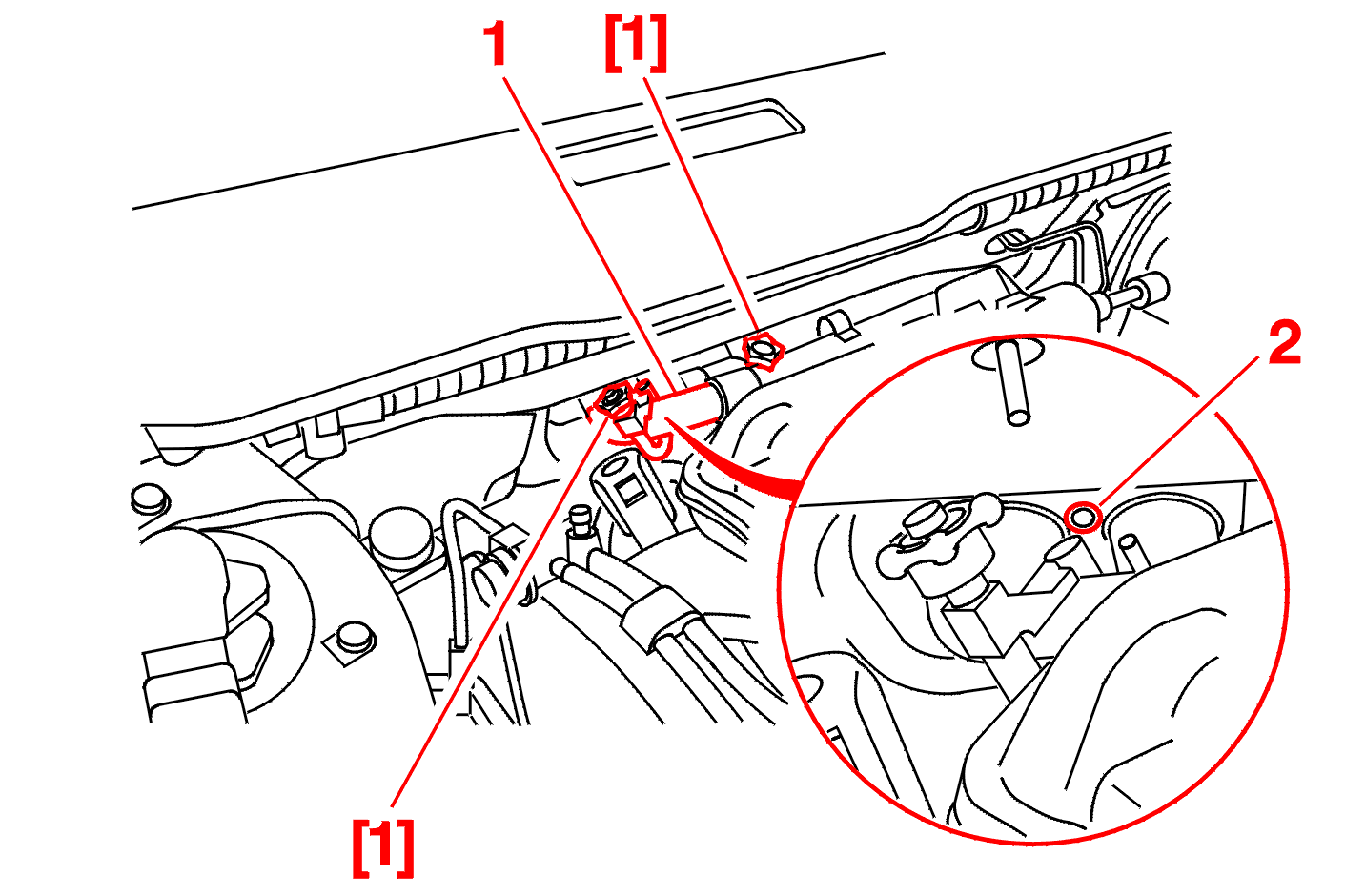

Purista kennon tulo- ja poistoletkuja (1), Työkalun [1] avulla .

Irrota letkut .

Irrota kiinnitys (2) .

3 - KIINNITYS

EHDOTTOMASTI : asenna uudet O-renkaat vesiletkuihin jotka tulevat kennolle .

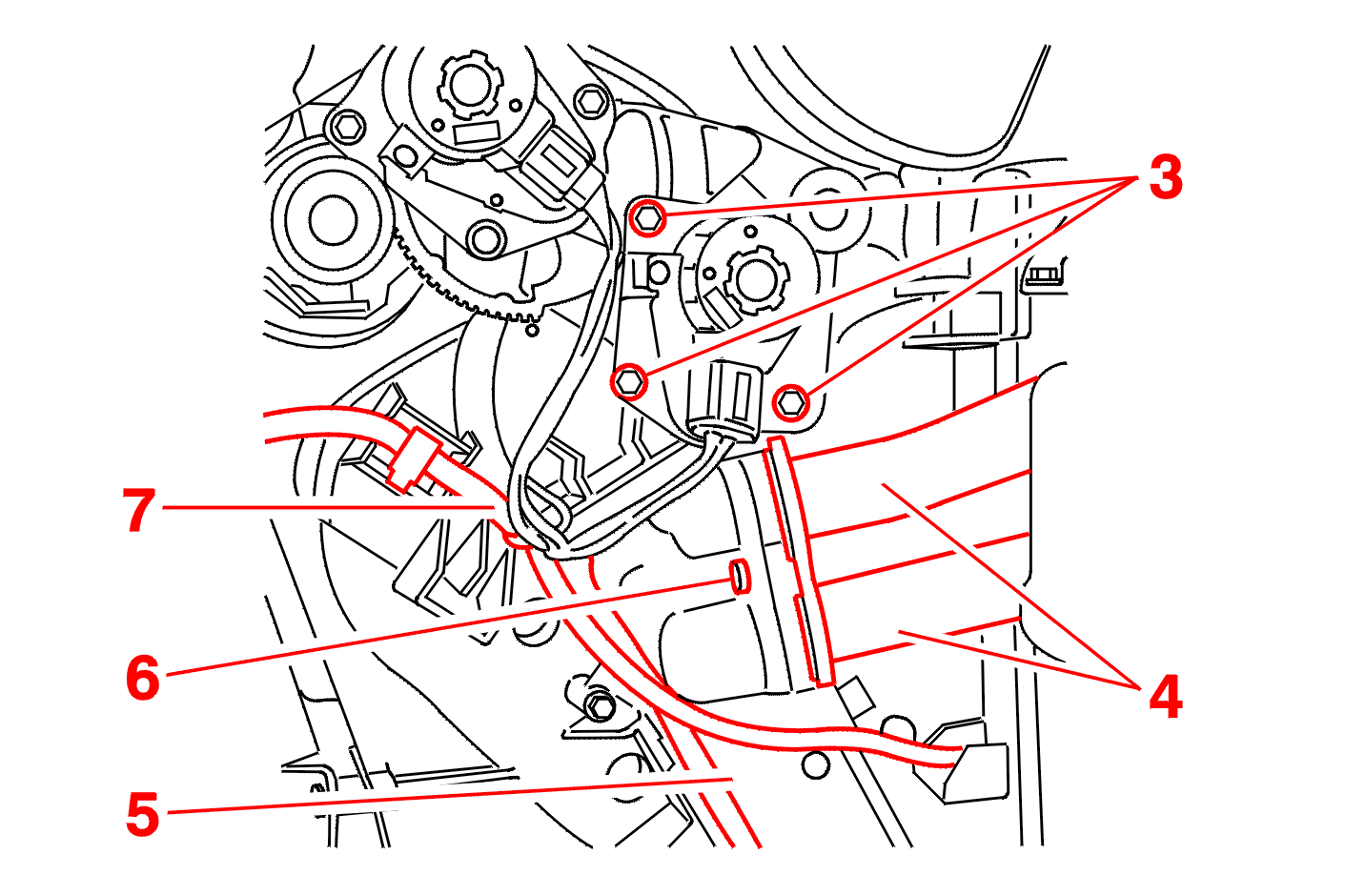

Kytke irti liitin sekoitusläpän moottorista .

Irrota kolme kiinnitystä (3) moottorilla ja irrota se .

EHDOTTOMASTI : laita astia letkujen (4) alle kennolla (5) .

Irrota kiinnike (6) liitosten (4) vapauttamiseksi kennolla (5) .

Siirrä sivuun johtosarja (7) .

Työnnä liitokset (4) kohti rintapeltiä ja ota talteen tiivisteet .

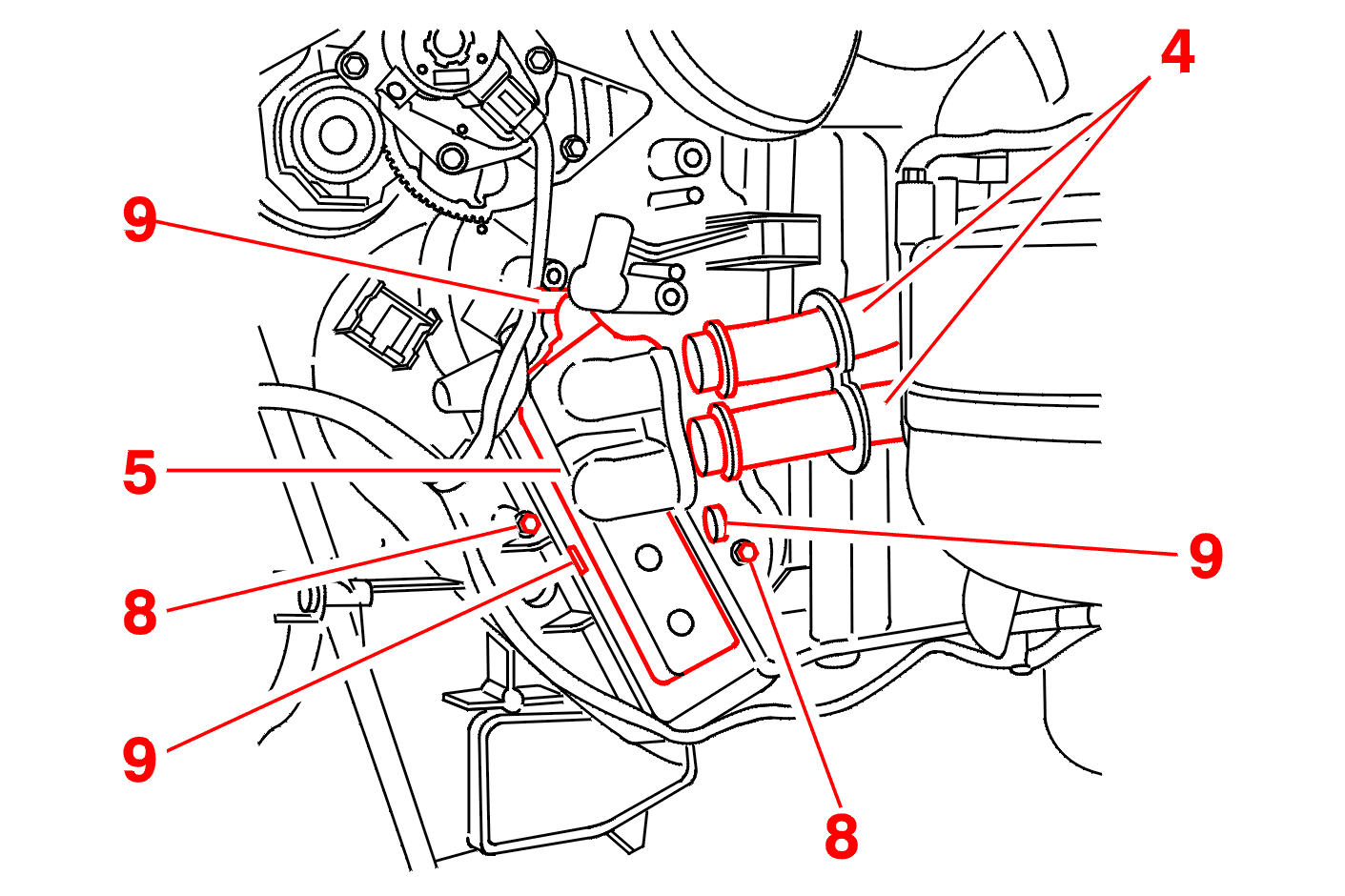

Irrota kaksi kiinnikettä (8) kennolla (5) .

Avaa kolme pidikettä (9) kennolla (5) .

Irrota kenno .

Kytke kennoston putket ennen tämän lopullista asennusta tilaansa .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

HUOM : täydennä jäähdytysjärjestelmä ja ilmaa .
