C5HG0DF1 - 607 MOOTTORI DW12TED4

IRROTUS - KIINNITYS : LISÄLÄMMITTIMEN/ILMASTOINNIN VASTUS

1 - IRROTUS

Irrota (Kuljettajan puoli) :

• verhoilu kojelaudan alla
• konsolin levy

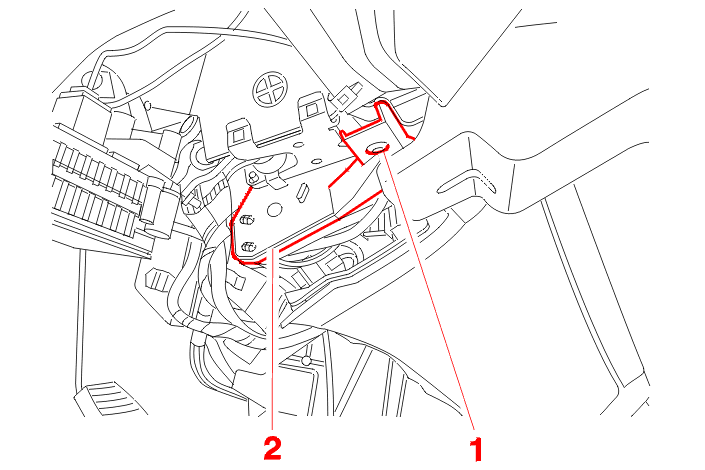

Irrota kiinnitys (1) liittimen tuella (2) .

Siirrä liittimen tuki (2) pois ylöspäin .

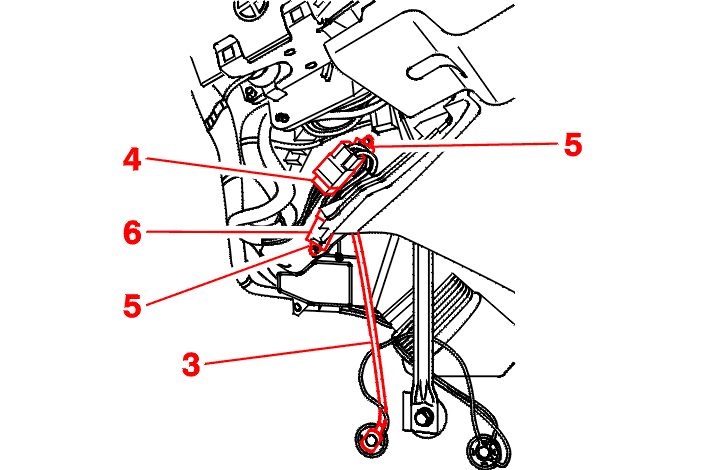

Irrota :

• maajohto (3)
• syöttöjohtosarja (4)

Irrota :

• kiinnitykset (5)
• ilmastointilaitteen vastus (6)

VAROITUS : vedä vastus ulos varoen vahingoittamasta kennoa .

2 - KIINNITYS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

VAROITUS : asenna vastus varoen vahingoittamasta kennoa .
