C5HN00K1 - 607

TARKASTUS JOHTOJEN JOHTAVUUS JA ERISTYS

VAROITUS : vastusmittaus tehdään liittimet irrotettuna, älä käytä BIP 722 katkaisijaa vastuksen mittauksessa .

VAROITUS : vastusmittauksessa, älä unohda vähentää mittalaitteen johtojen vastusta .

1 - AVOIMEN PIIRIN ETSINTÄ

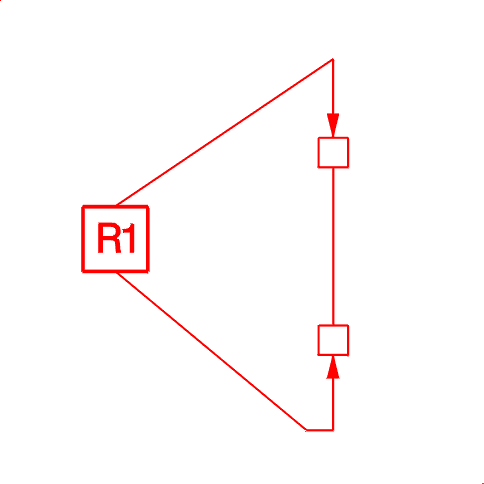

Mittaa vastus R1 :

• R1 ≤ 1 Ω : johto ei ole poikki
• R1 = 199,9 kΩ : johto on kokonaan poikki

2 - OIKOSULUN MAIHIN ETSINTÄ

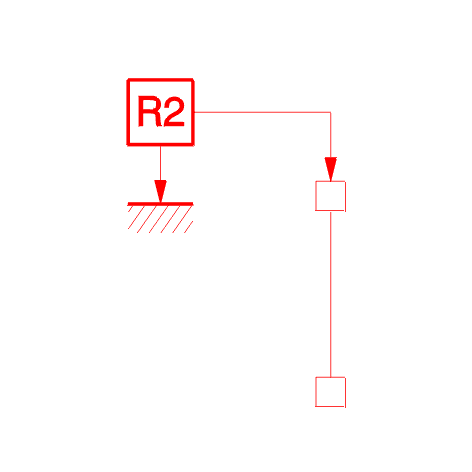

Mittaa vastus R2 :

• R2 = 199,9 kΩ : johto ei ole oikosulussa maihin
• 1 Ω ≤ R2 ≤ 199,9 kΩ : johto on osittain oikosulussa maihin
• R2 ≤ 1 Ω : johto on täysin oikosulussa maihin

3 - KAHDEN JOHDON VÄLISEN OIKOSULUN ETSINTÄ

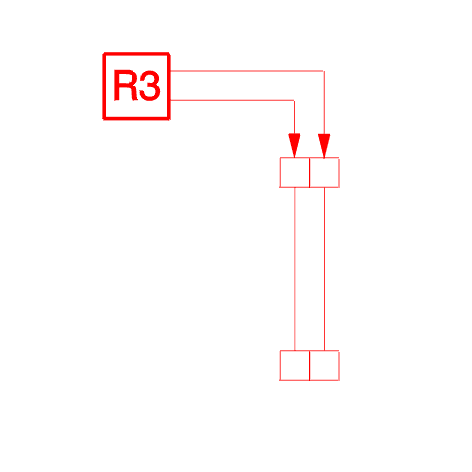

Mittaa vastus R3 :

• R3 = 199,9 kΩ : johdot eivät ole oikosulussa
• 1 Ω ≤ R3 ≤ 199,9 kΩ : johdot ovat osittain oikosulussa
• R3 ≤ 1 Ω : johdot ovat täysin oikosulussa

4 - OIKOSULKU PLUSSAAN ETSINTÄ

Kytke virta .

Kytke päälle vastaanottava laite jonka epäillään olevan oikosulussa oletettuun johtoon .

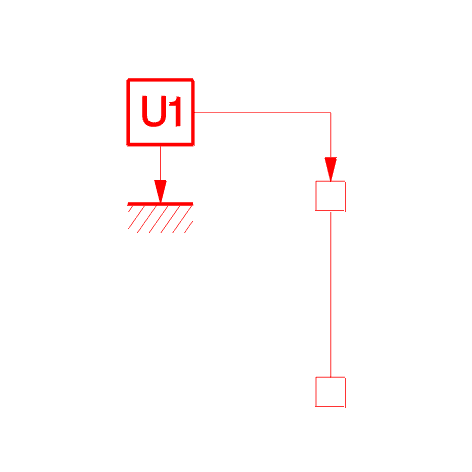

Mittaa jännite U1 :

• U1 = 0 V : johto ei ole oikosulussa plussaan
• U1 muu kuin 0 V : johto on oikosulussa plussaan
