C5IG01K1 - 607

IRROTUS - KIINNITYS : SÄHKÖKÄYTTÖISEN KATTOLUUKUN MOOTTORI

1 - IRROTUS

Irrota :

• IKKUNAPYLVÄÄN VERHOUS
• häikäisysuojat ja niiden koukut
• ETUPÄÄN PISTOKAHVAT
• kattoluukun koristetiivisteet
• KATTOKONSOLI

VAROITUS : aurinkosuojalle joka on varustettu valaistulla peilillä, lisää johdon naru ja jätä se asennusta varten .

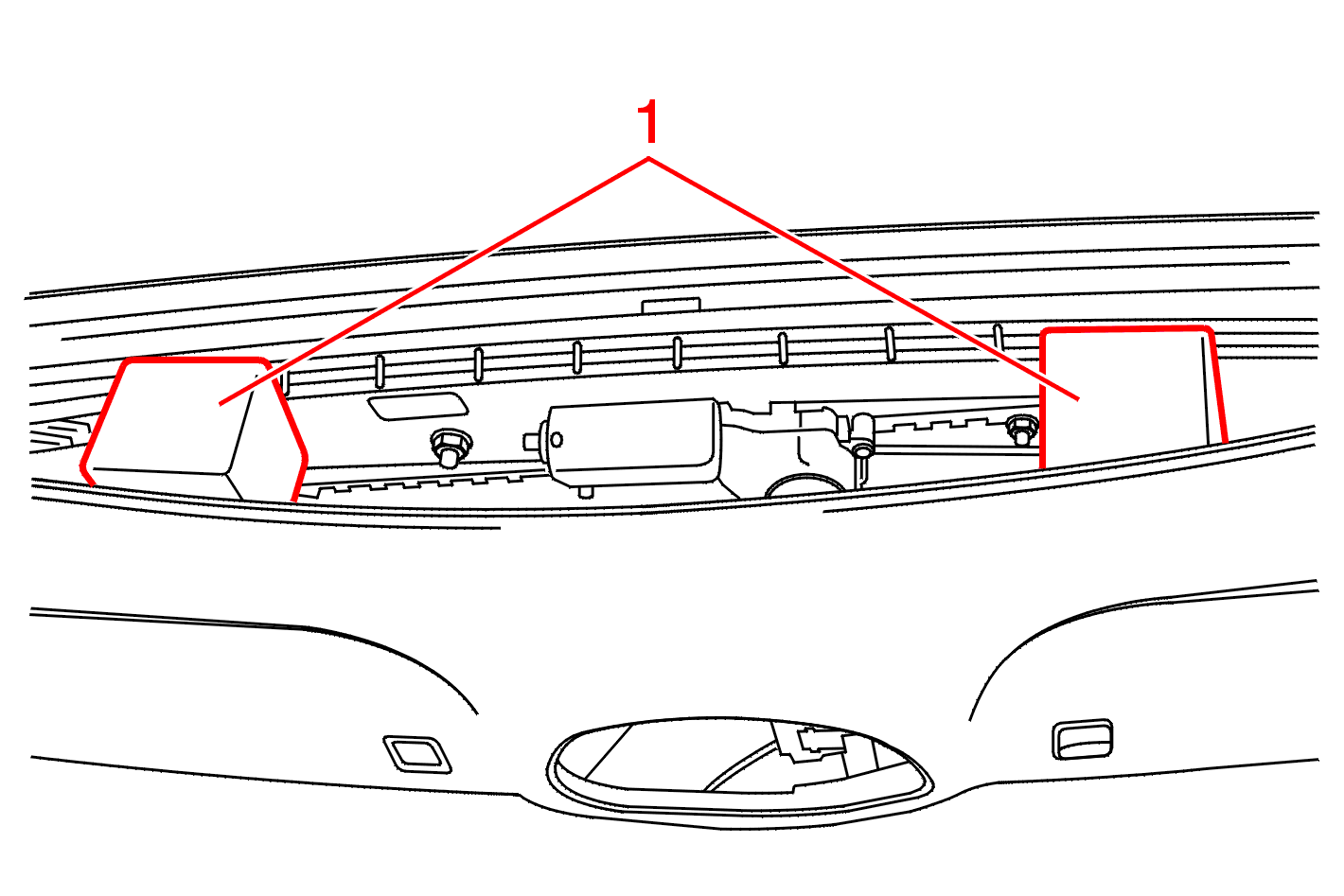

Siirrä kattoluukun verhoilua kauemmas, jotta voit asettaa 2 kiilaa (1), paksuus 100 mm, verhoilun ja peitekannen väliin .

HUOM : sulje kattoluukku ; jos luukussa on sähkövika, sulje luukku kuusioavaimella .

IRROTA KATTOLUUKUN LIIKKUVA LEVY .

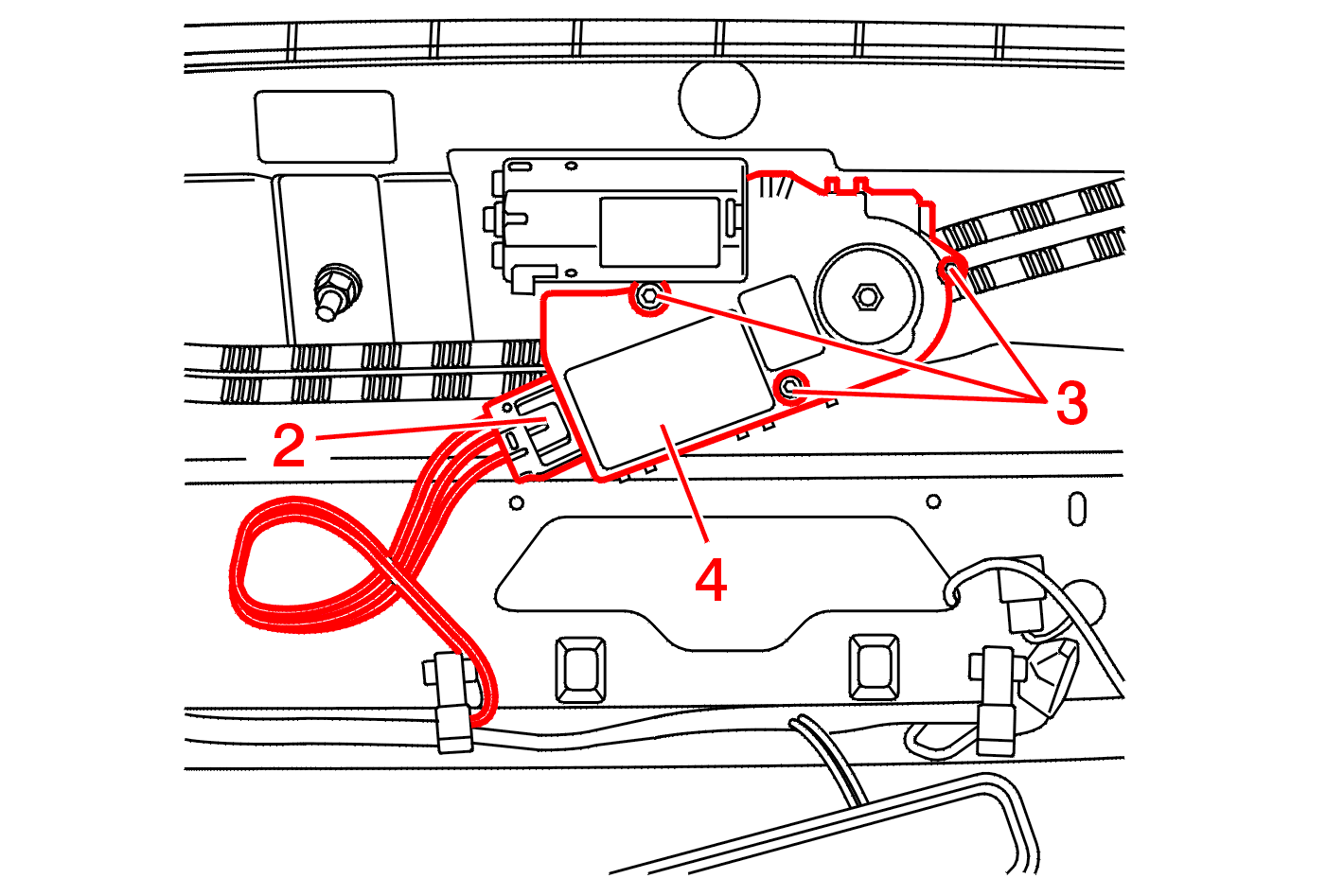

Irrota sähköliitin (2) .

Irrota kiinnitykset (3) .

Irrota moottori (4) .

2 - KIINNITYS

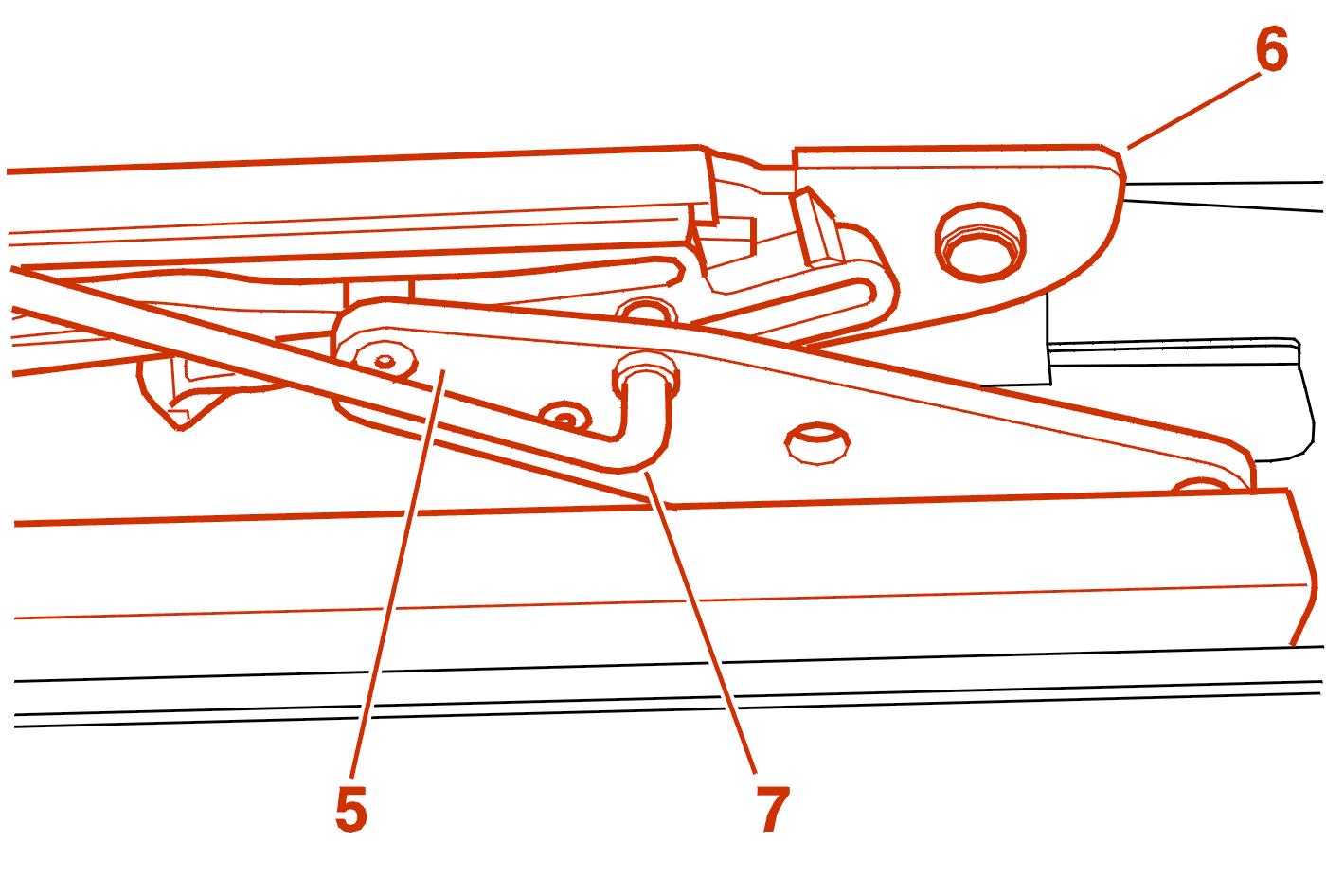

Aseta mekanismit (5) ja (6) nollapisteeseen seuraavalla menetelmällä :

• siirrä luisti (6) eturajoitinta vasten
• siirrä kelkka (5) siten, että kahden mekanismin reiät (läpimitta 3 mm) ovat samalla kohdalla
• lukitse nollapisteasento puikoilla (7), joiden läpimitta on 3 mm

Aseta moottori paikalleen .

EHDOTTOMASTI : tarkasta : moottorin kytkeytyminen mekanismiin .

Poista puikot (7) .

Kiristä kiinnitykset (3) momenttiin 0,35 m.daN .

Kytke sähköliitäntä .

Alusta kattoluukkutoiminto :

• käynnistä auto
• käynnistä kattoluukku (avautuminen ja liukuminen) ja irrota sähköliitäntä uudelleen lasilevyn liikkuessa
• kytke sähköliitäntä
• paina kattoluukun katkaisinta raottaaksesi luukkua (vain liikkuvaa levyä voi raottaa tässä vaiheessa) ; pidä painallus kunnes lasilevy on täysin pysähtynyt (lasilevy on raottunut täydellisesti ja sen jälkeen palannut hieman kiinni-suuntaan)

Kattoluukku on nyt alustettu .

Suorita useampi koekäyttö .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .
