C5IG11F1 - 607

IRROTUS - KIINNITYS : KATTOLUUKUN LIIKKUVA LUUKKU

1 - IRROTUS

IRROTA KATTOVERHOUS .

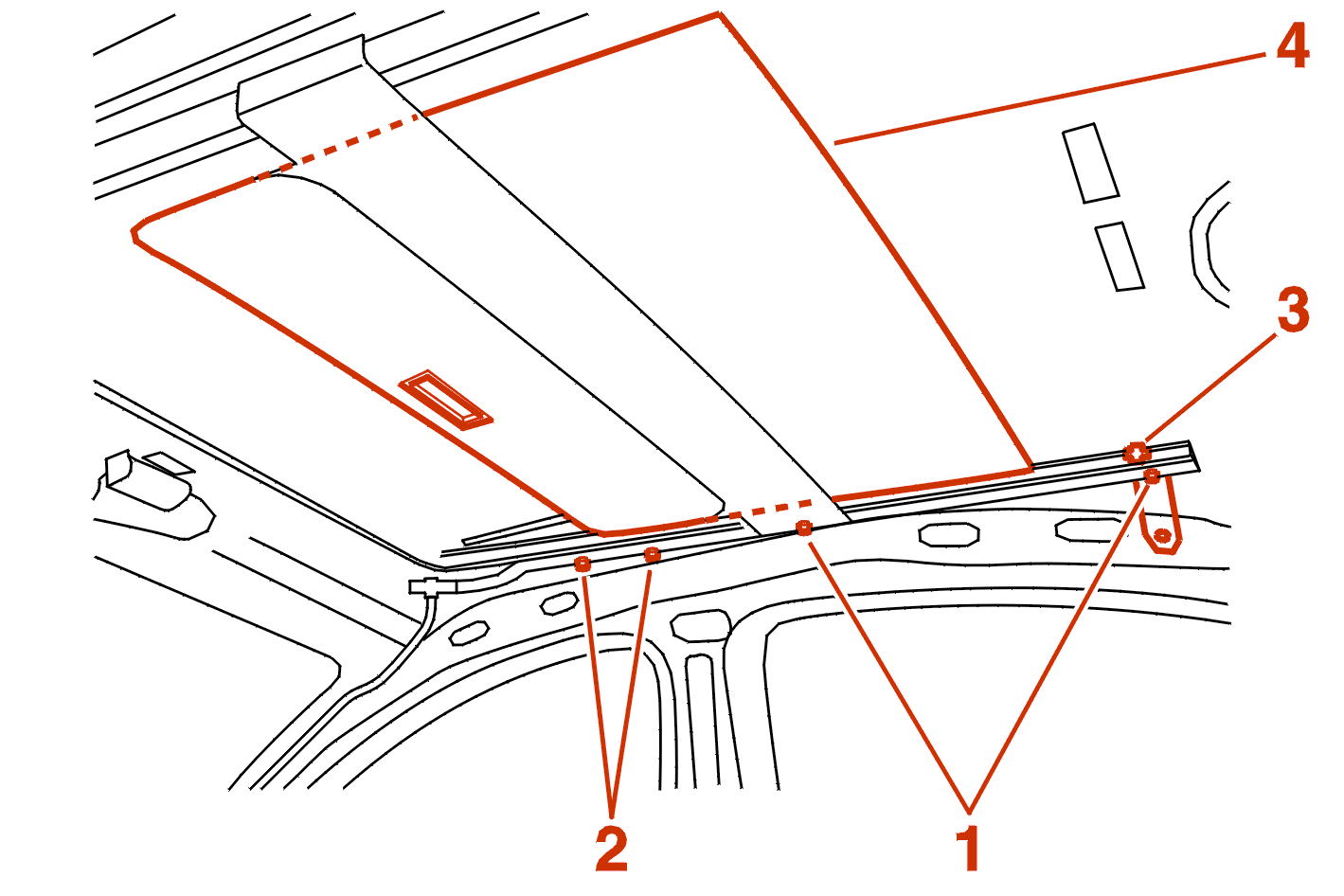

Irrota kiinnitykset (1) .

Löysää kiinnityksiä (2) : Noin 10 mm .

Laske katon kehyksen takaosaa poistaaksesi luukun .

Irrota :

• rajoittimet (3)
• liikkuva luukku (4) takaa

2 - KIINNITYS

HUOM : varmista, että 4 liukukappaletta ovat liikkuvassa luukussa .

Kiinnitä luukku (4) ja rajoittimet (3) kiskon ylempään luistiin .

Testaa luukun liukuminen .

ASENNA KATTOVERHOUS .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .

Kiristä kiinnitykset (1) - (2) momenttiin 0,75 ± 0,2 m.daN .
