C5JG07K1 - 607

IRROTUS - KIINNITYS TURVATYYNYN TÖRMÄYSSUOJAMODUULI

1 - IRROTUS

EHDOTTOMASTI : kytke pois päältä turvatyynyjen keskusjärjestelmä .

{{n2326}} deposer la garniture de pavillon toit fixe, Tai {{n2327}} la garniture de pavillon avec toit ouvrant (Riippuen varustuksesta) .

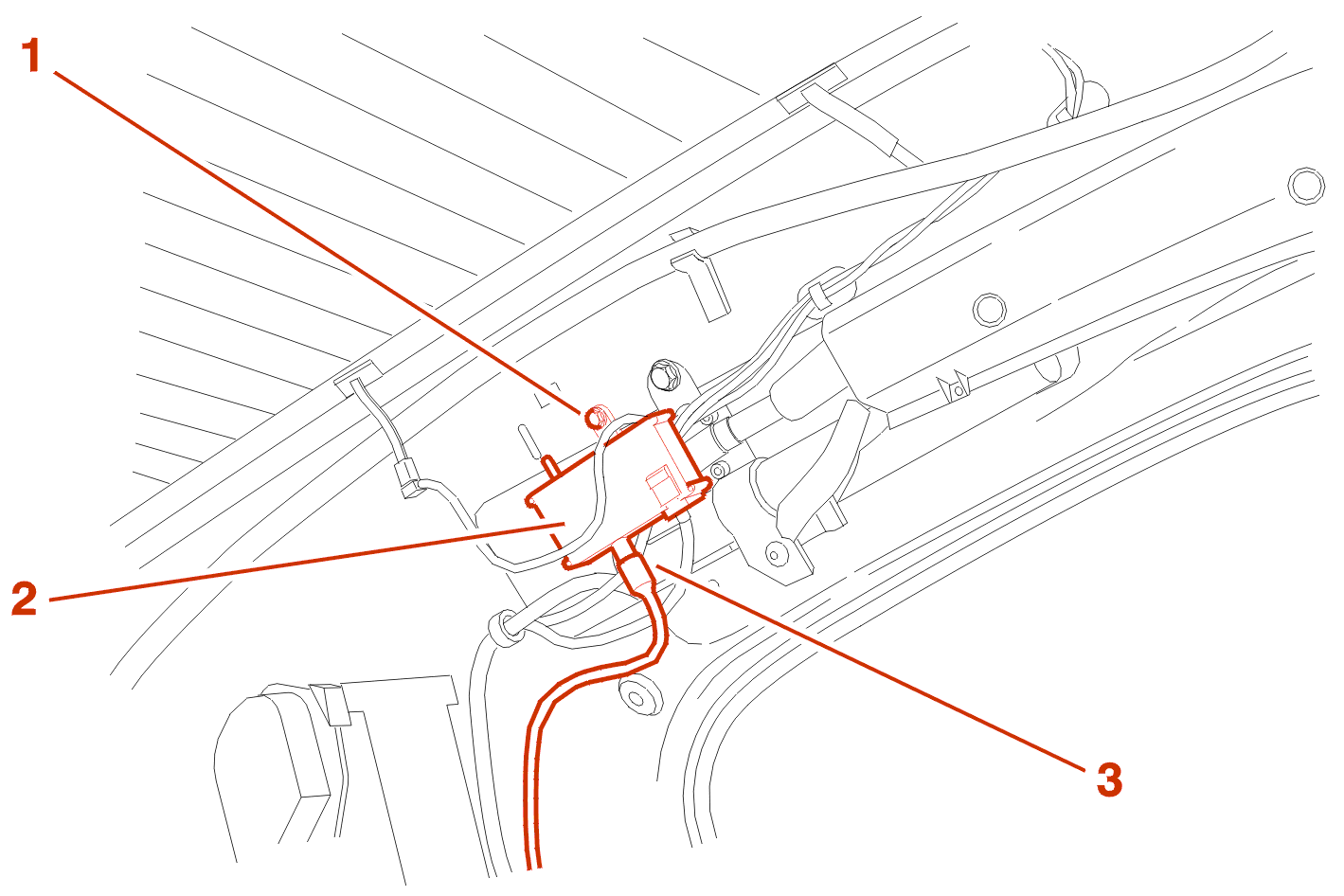

{{O95920}} déposer la fixation (1) d'ampli-antenne .

{{O95921}} laisser pendre l'ampli-antenne (2) .

{{O95922}} débrancher le connecteur (3) d'ampli .

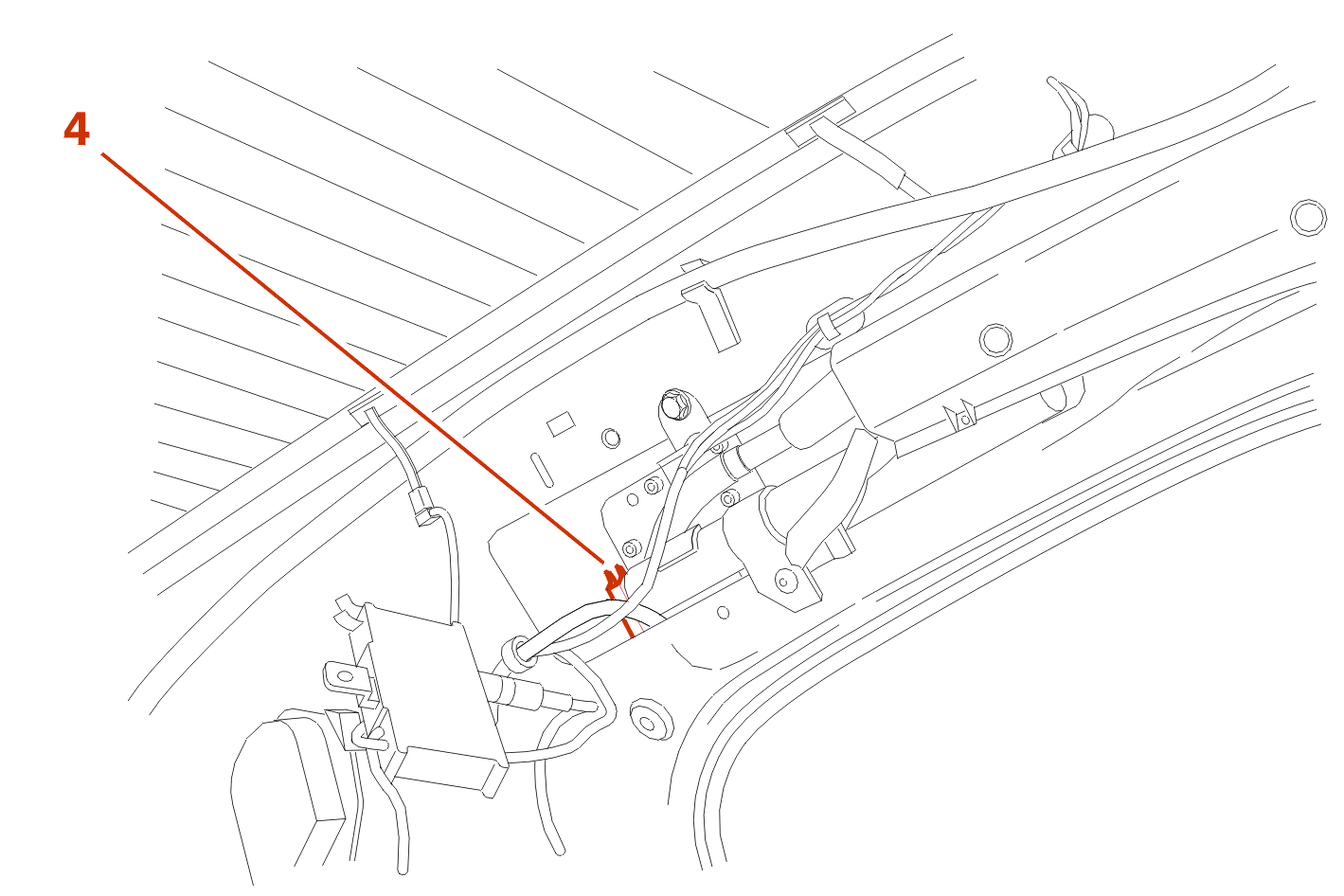

{{O95923}} débrancher le connecteur (4) sur allumeur .

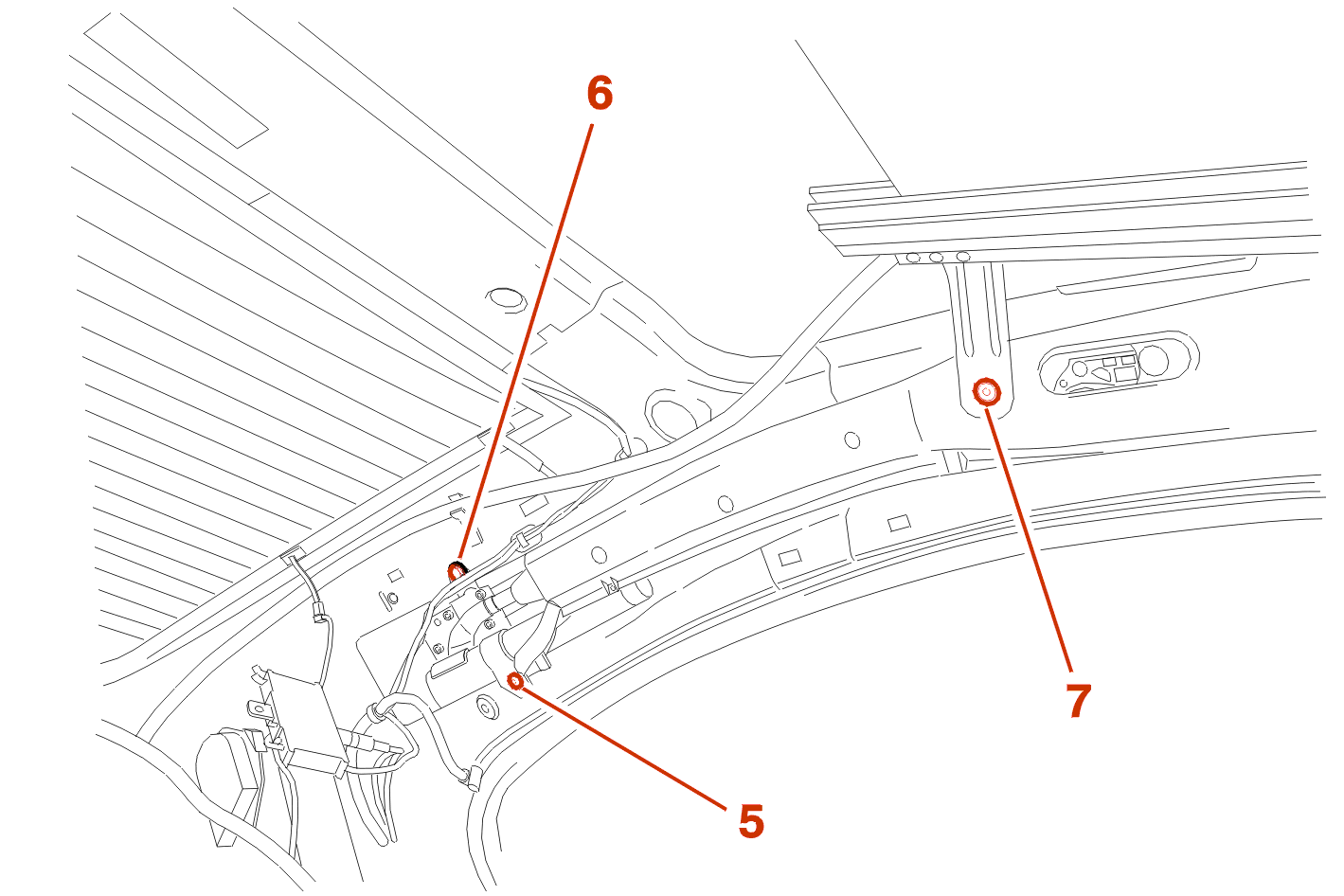

Irrota, Kiinnitykset (5), (6), (7) .

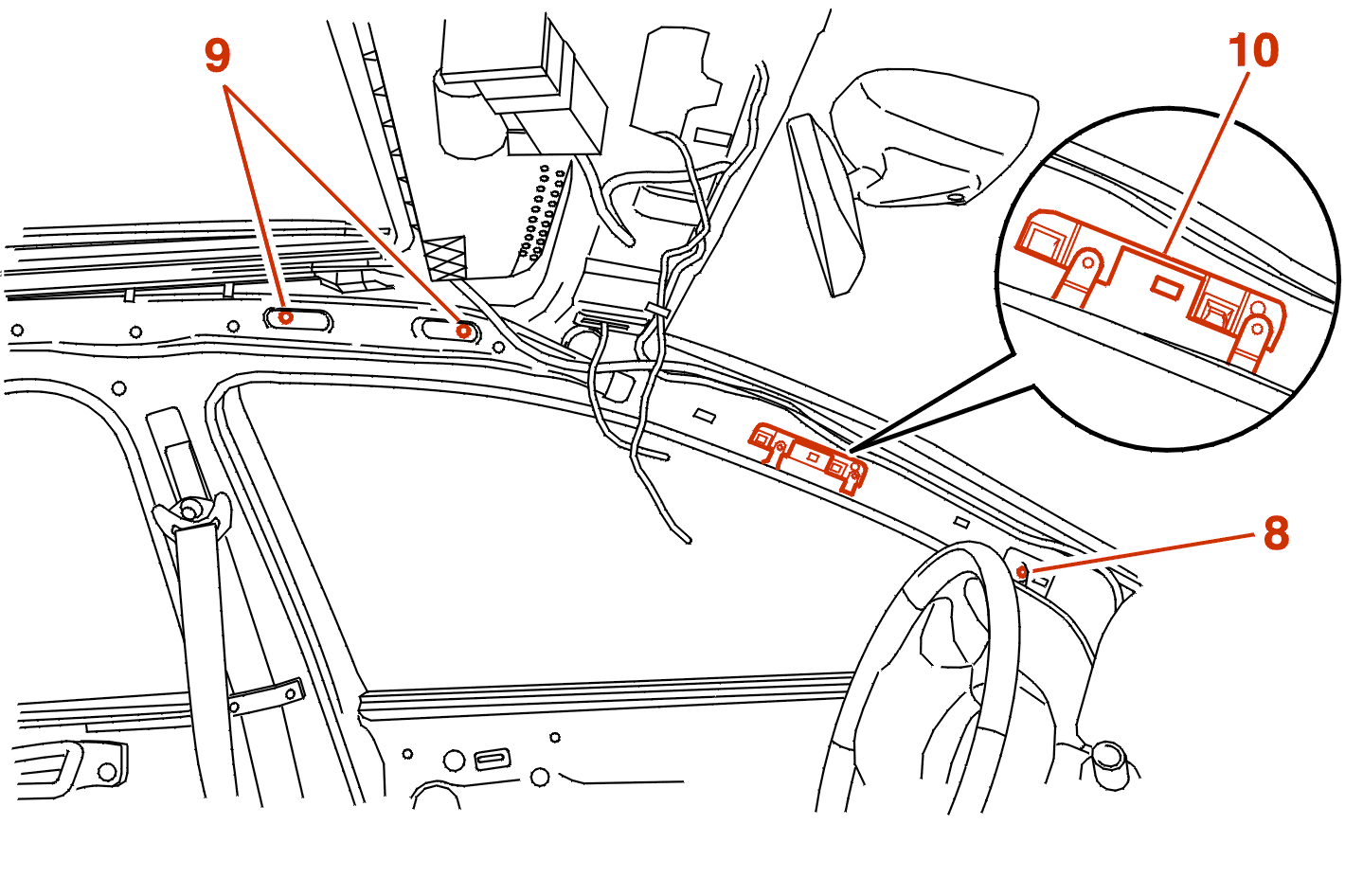

Irrota, Kiinnitykset (8), (9) .

{{O95925}} déclipper la platine de maintien du ruban coussin gonflable (10) .

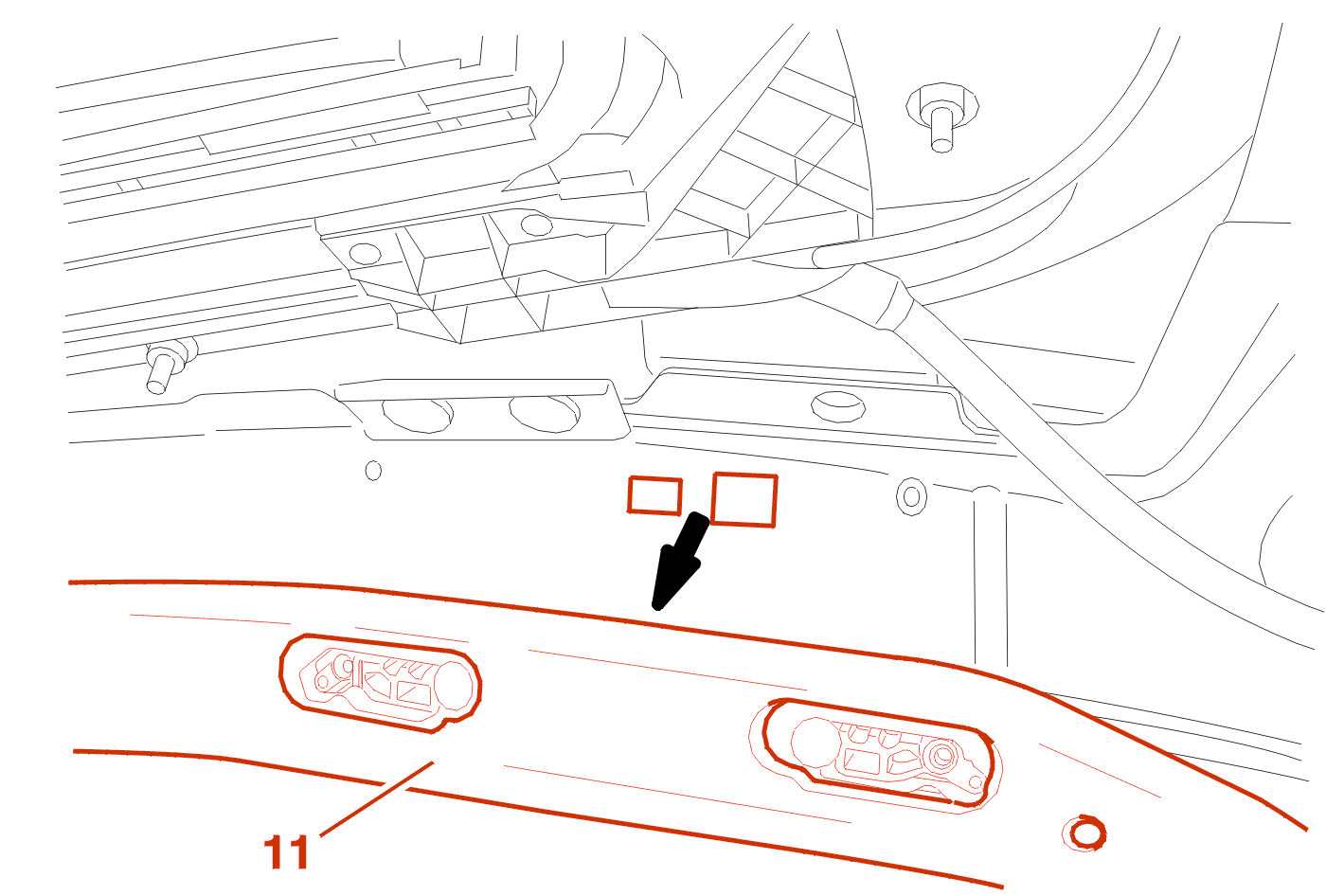

{{O95926}} tirer vers soi l'ensemble du rideau (11) pour le déclipper en partie centrale .

{{O95928}} déposer l'ensemble rideau (11) .

2 - KIINNITYS

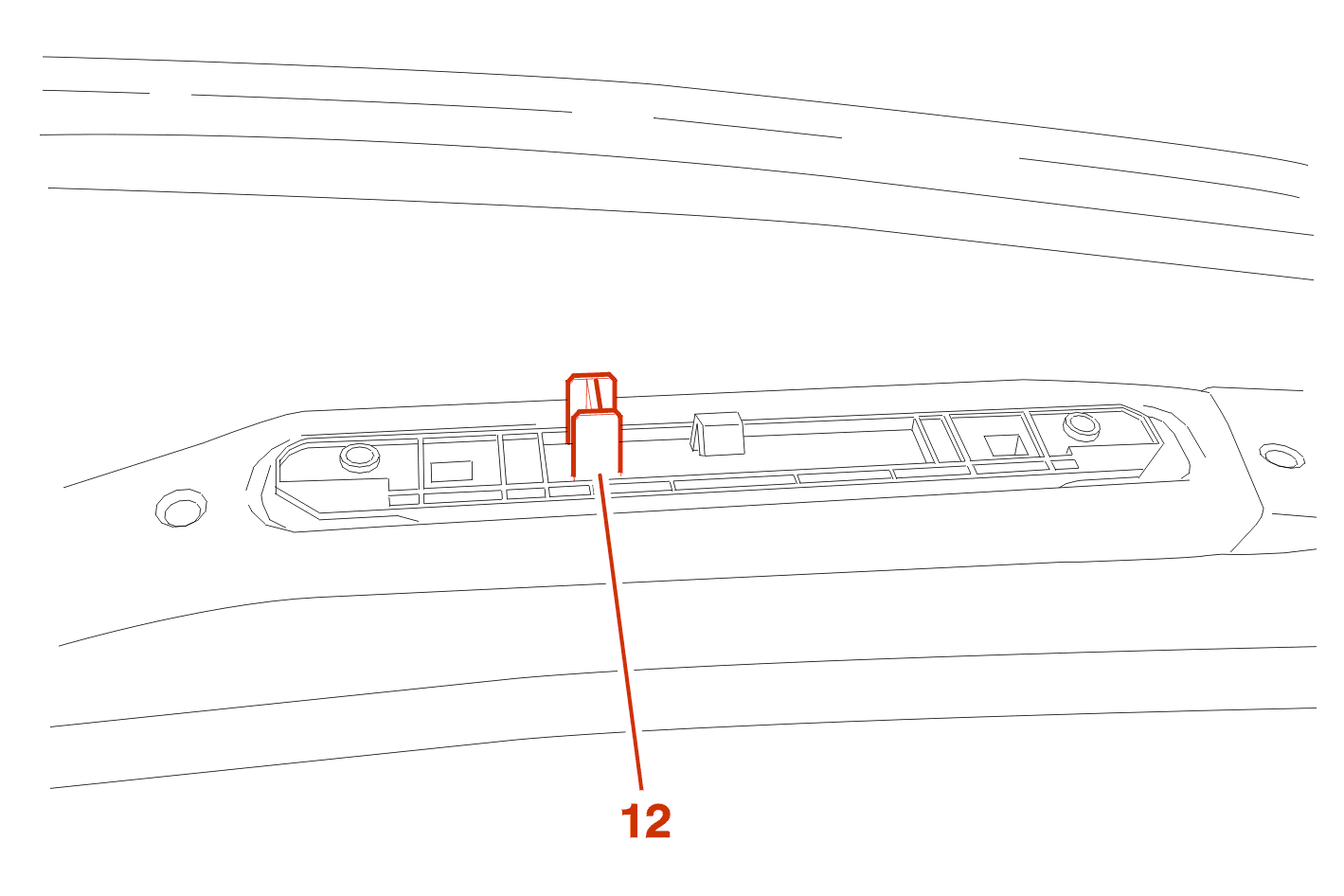

VAROITUS : {{o95931}} avant la repose des fixations, centrer le module sur la caisse par ses pilotes (12) et exercer une pression pour le maintenir en position agrafee .

EHDOTTOMASTI : toimi keskusohjauksella varustetun turvatyynyjärjestelmän käyttöönottoohjeiden mukaan .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

3 - KIRISTYSMOMENTTI(TIT)

* Kiinnitykset (5) : 1,15 ± 0,15 m.daN .

* Kiinnitykset (6), (7), (8), (9) : 0,4 ± 0,1 m.daN .
