D1BG01K1 - 607 MOOTTORI ES9J4S SAASTEENESTO CEE 2000

IRROTUS - KIINNITYS KÄYNNISTIN

1 - IRROTUS

Irrota akku .

IRROTA ETUMMAINEN ESIKATALYSATTORI .

Irrota :

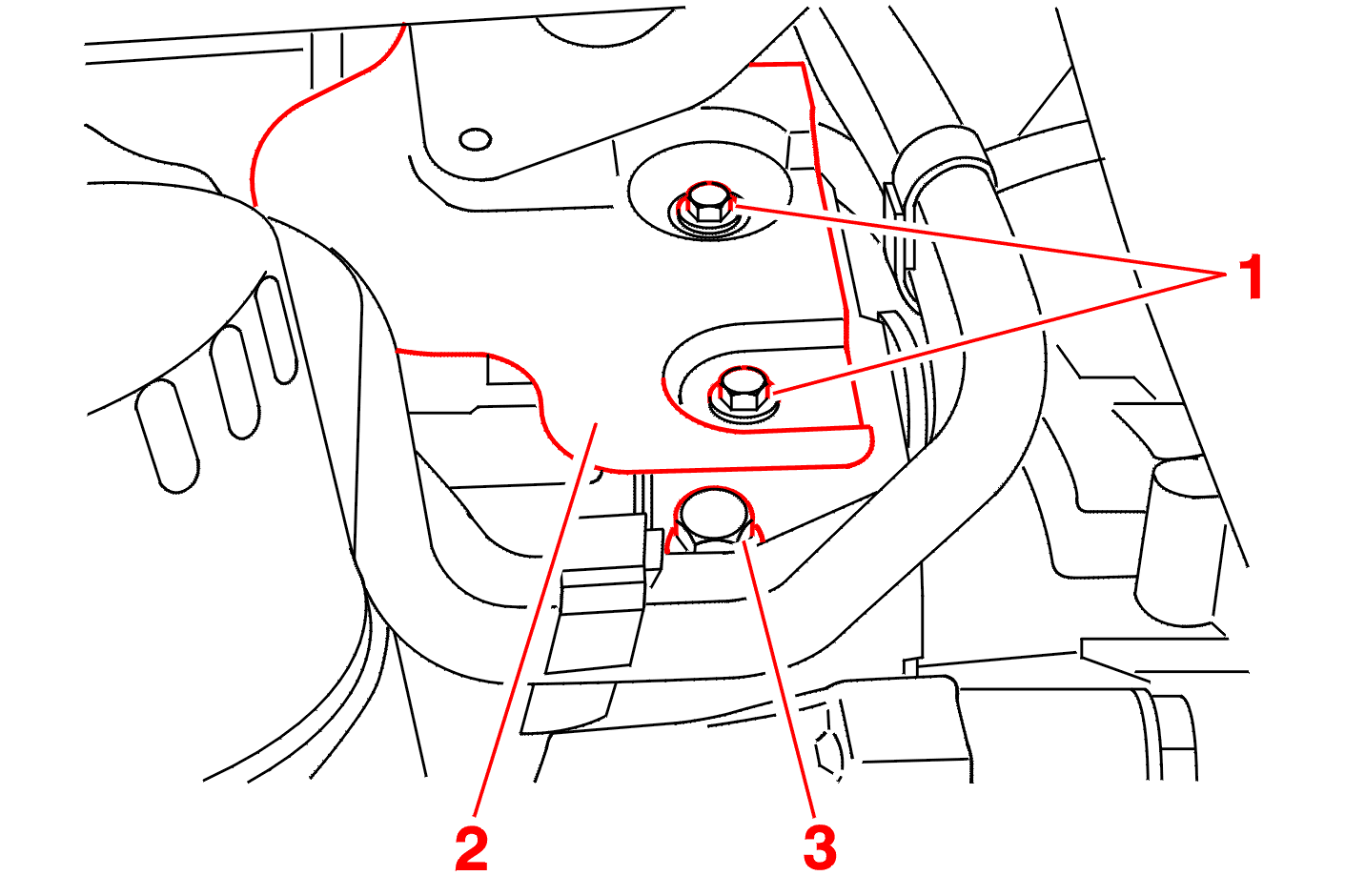

• 2 kiinnitysruuvia (1) lämpösuoajalla (2)
• lämpösuoja (2)

VAIHDELAATIKKO ML5T

Irrota :

• kiinnitysruuvi lämpövaihtimen letkuilla (3)

KAIKKI TYYPIT

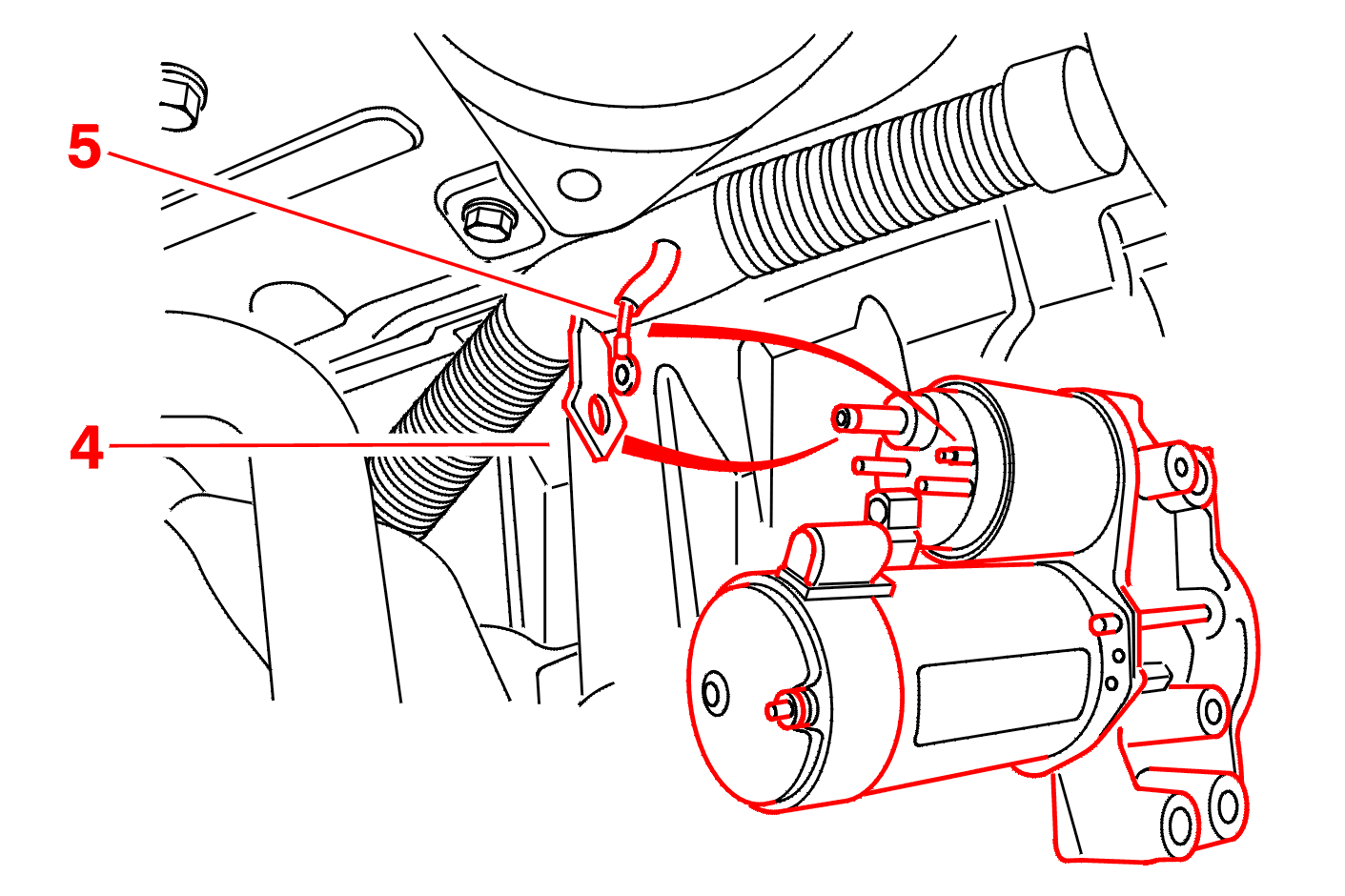

Kytke irti johdot (4) (+käynnistin) ja (5) (käynnistimen herätys) .

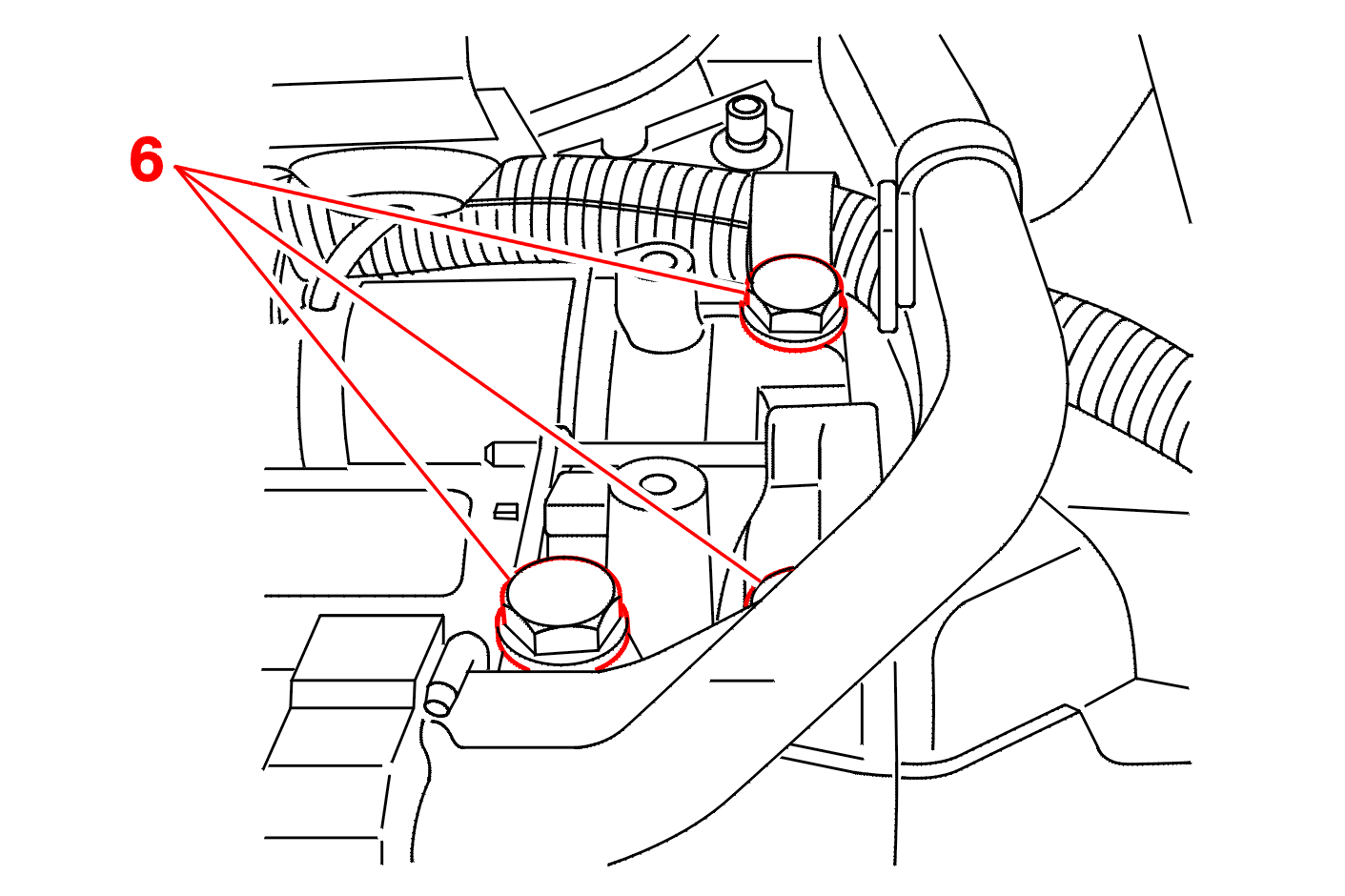

Irrota 3 kiinnitysruuvia (6) käynnistimellä .

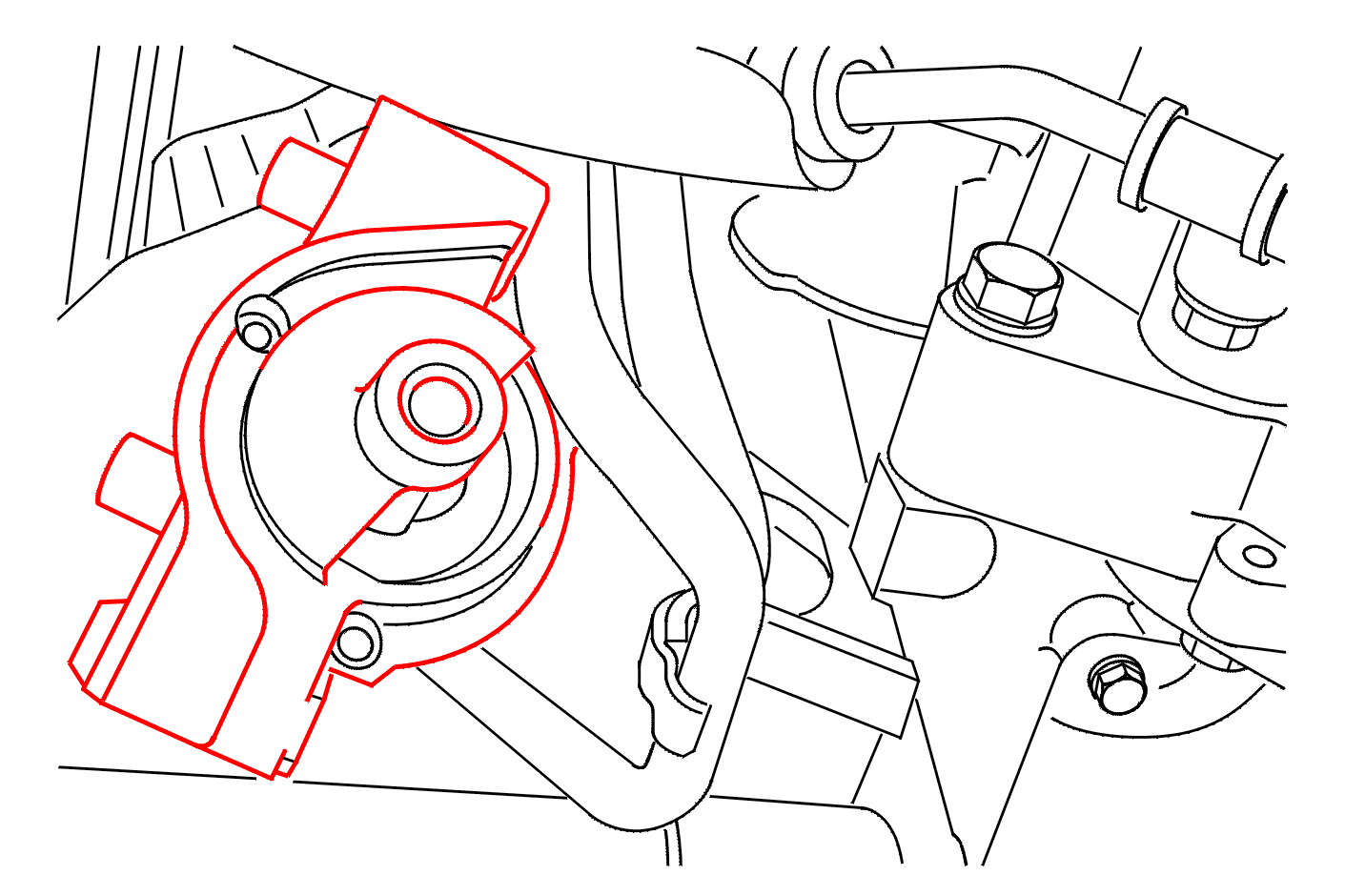

Käynnistimen irrotamiseksi, työnnä se kokonaan poispäin jotta saat nokan ulos ja vedä käynnistin ulos, nokka ensimmäisenä .

2 - KIINNITYS

Asenna uudelleen johto (4) (+ käynnistin) käynnistimen pinnapultille samaan aikaan kun asennetaan käynnistin uudelleen .

Kiristä 3 pulttia (6) arvoon 3,5 m.daN .

KIINNITÄ EDELLÄ OLEVA ESIKATALYSAATTORI .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .
