E2AK0ZK1 - 607 MOOTTORI DW12TED4

TOIMENPIDE-EHDOT POLTTOAINEPIIRISSÄ (JÄRJESTELMÄ BOSCH)

1 - SUOSITUS

VAROITUS : lisäaineiden käyttö kuten polttoainepiirin puhdistusaine/metallisointiaine on kielletty .

2 - TURVALLISUUSOHJEET (TOIMENPITEIDEN YHTEYDESSÄ)

2 - 1 - JOHDANTO

Kaikki toimenpiteet ruiskutusjärjestelmään on suoritettava noudattaen määräyksiä ja sääntöjä :

• terveysviranomaisten määräykset
• tapaturmien ehkäisy
• ympäristön suojelu

Toimenpiteet on suoritettava erikoishenkilökunnan toimesta jolle on tiedotettu turvallisuusohjeet ja varotoimenpiteet .

2 - 2 - TURVALLISUUSOHJEET

Johtuen erittäin korkeista paineista (1350 baria) polttoainepiirissä, noudata seuraavia ohjeita :

• tupakointi on kielletty korkeapainepiirin lähellä toimenpiteitä tehtäessä
• vältä työskentelemästä lähellä liekkejä tai kipinöitä
• ei toimenpiteitä moottorin käydessä polttoaineen korkeapainepiirissä
• moottorin pysäytyksen jälkeen, odota 30 sekunttia ennen mitään toimenpiteitä

HUOM : odotusaika on tarpeen jotta polttoaineen korkeapainepiiri palaa ilmanpaineen tasolle .

Moottorin käydessä :

• pysy kaukana mahdollisista polttoainesuihkuilta jotka saattavat aiheuttaa vaikeita vammoja
• älä laita käsiä polttoaineen korkeapainepiirin vuotojen lähelle

2 - 3 - TYÖALUE

Työalueen on oltava puhdas (lattia,...) ja vapaa; korjauksen alla olevat osat on sijoitettava suojaan pölyltä .

2 - 4 - ETUKÄTEEN TEHTÄVÄT TOIMENPITEET

ennen toimenpiteitä järjestelmään, saattaa olla tarpeellista puhdistaa herkät alueet .

Herkät piirin osat :

• polttoainesuodatin
• polttoaineen korkeapainepumppu
• syöttöripa (kisko)
• polttoaineen korkeapainepiiri
• suutinpidikkeet

EHDOTTOMASTI : puhtausohjeet: korjaajan on käytettävä puhdasta vaatetusta .

EHDOTTOMASTI : tuki heti irrotuksen jälkeen korkeapainepiirin putket tulpilla estämään lian pääsyn korkeapainepiiriin .

EHDOTTOMASTI : turvallisuusmomentit: noudata aina korkeapainepiirin kiristysmomentteja (putket, suuttimien siteet), momenttiavaimella joka tarkastetaan aika ajoin .

3 - OSAN(OSIEN) VAIHTO ; TEHTÄVÄ(T) TOIMENPIDE(TEET)

VAROITUS : ennen mitään toimenpiteitä moottorille, suorita ruiskutuksen ohjainyksikön muistin purku .

3 - 1 - KIELLETYT TOIMENPITEET

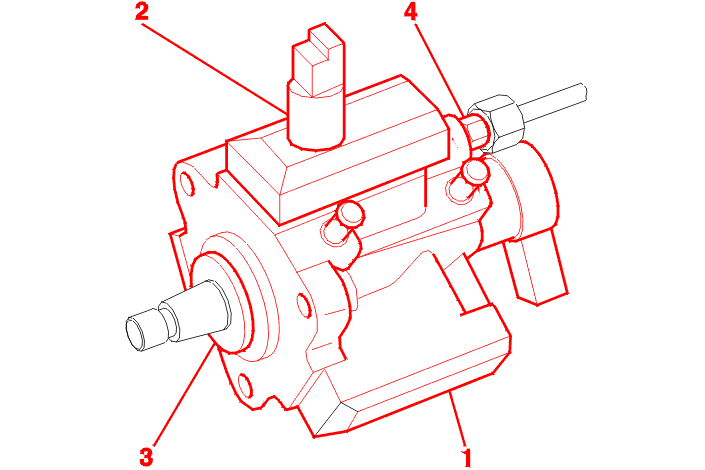

Älä irrota korkeapainepumpusta (4) seuraavia osia :

• korkeapainepumpun 3:n männän pois aktivoija (2)
• tiivisterengas (1)
• liitin (3) korkeapaineelle (käyntiongelma)

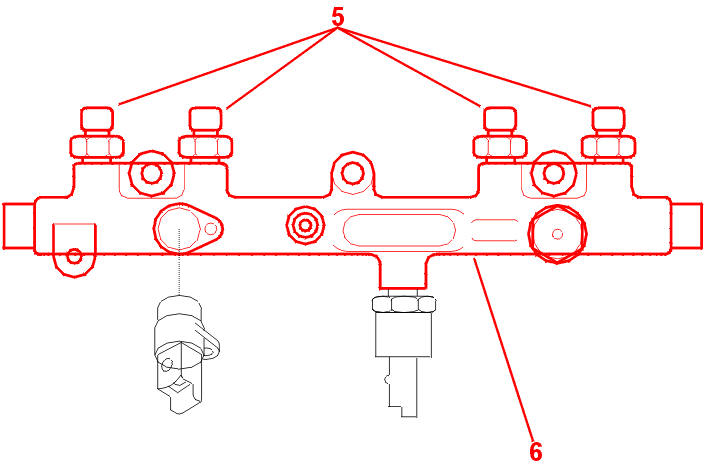

Älä irrota liitoksia (5) syöttörivasta (6) (Käyntiongelma) .

Älä irrota diesel suutinpidikkeestä (8) seuraavia osia :

• suutin (7)
• sähkömagneettinen osa (10) (rikkoutuminen)

Älä koske mutteriin (9) (Käyntiongelma) .

Älä erota liitintä (11) sumuttimesta .

VAROITUS : {{n11941}} il est interdit de nettoyer la calamine sur le nez de l'injecteur diesel ainsi que d'effectuer un nettoyage au gazole ou aux ultrasons ; {{n9577}} tous les travaux sur les canalisations haute pression exigent le remplacement systematique de celles-ci .

3 - 2 - OSAN(OSIEN) VAIHTO

Vaihdettaessa ruiskutuksen ohjainyksikköä, on käynnistyksenestojärjestelmän sopeutus suoritettava .

Toimenpiteen suorittamiseksi, seuraavat olosuhteet ovat tarpeelliset :

• on oltava analoogisen moduulin sisäänpääsykoodi (merkitty asiakkaan luottamukselliseen korttiin)
• on oltava uusi ruiskutuksen ohjainyksikkö ja diagnostiikkalaite
• suorita moottorin ohjainyksikön sopeutus (Moottorin Ohjainyksikön Sopeutus)
• jos tarpeen : suorita ruiskutuksen ohjainyksikön kaukopäivitys

3 - 3 - OHJAINYKSIKÖN KAUKOPÄIVITYS

Ohjainyksikön ohjelman päivitys tapahtuu etälatauksena DIAG 2000 :n avulla .

Tämä toimenpide tehdään diagnostiikkalaitteiden avulla .

3 - 4 - RUISKUTUKSEN OHJAINYKSIKÖN VAIHTO

VAROITUS : ruiskutuksen ohjainyksikön vaihto kahden auton kesken merkitsee että autoa on mahdotonta käynnistää .

4 - {{N11942}} CONDITIONNEMENT POUR RETOUR GARANTIE

4 - 1 - RUISKUTUSJÄRJESTELMÄN OSIEN PALAUTUS

Ennen palautusta tekniseen palveluun, seuraavat osat on oltava tulpattuja, laitettuina muovipussiin ja pakattuina alkuperäiseen laatikkoon :

• suuttimet
• polttoaineen korkeapainepumppu
• syöttöripa
• polttoaineen korkeapaineen tunnistin
