E2AK10F1 - 607

NOSTO

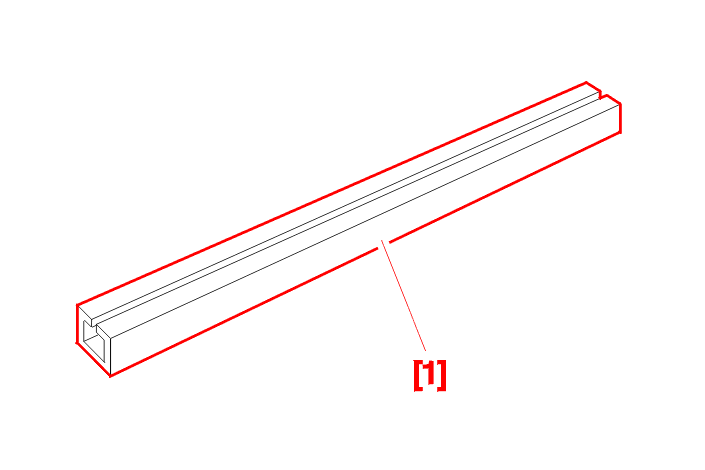

1 - ERIKOISTYÖKALUT

[1] poikkituki (-).0010 .

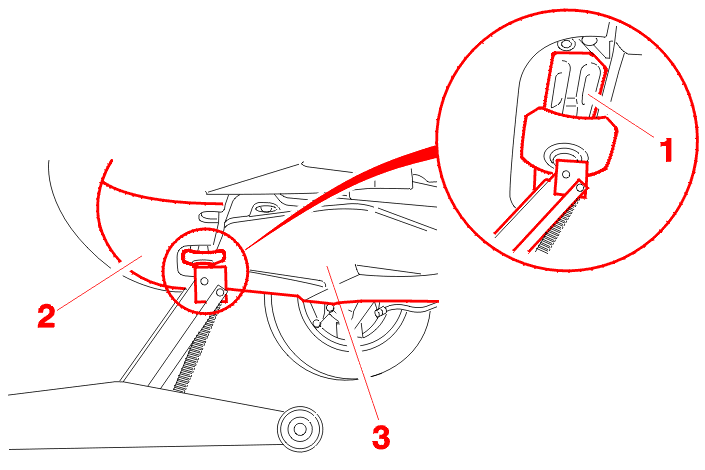

2 - ETUOSAN NOSTO

Aseta nosturi apukelkan vahvikkeelle (1) välille helma (2) ja kotelo moottorin alla (3) .

3 - NOSTO SIVULTA

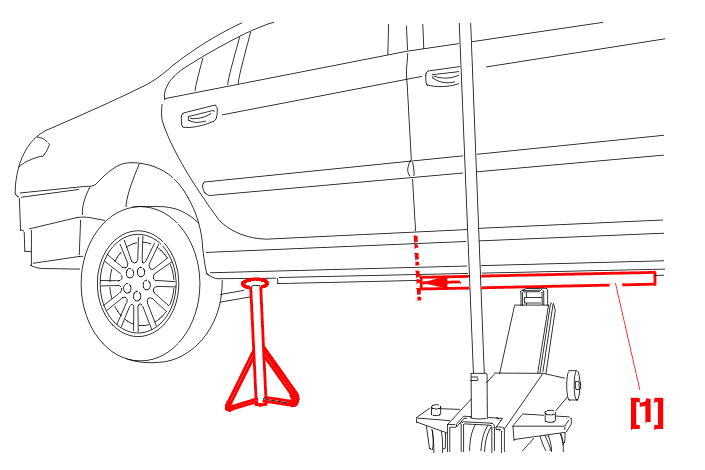

3 - 1 - ETUPÄÄ

EHDOTTOMASTI : ota tukea helmasta poikkipalkilla [1] suunnaten se ovien avautuman mukaan .

Aseta tuki auton nosturille tarkoitettuun nostokohtaan .

3 - 2 - TAKAPÄÄ

EHDOTTOMASTI : ota tukea helmasta poikkipalkilla [1] suunnaten se ovien avautuman mukaan .

Aseta tuki auton nosturille tarkoitettuun nostokohtaan .

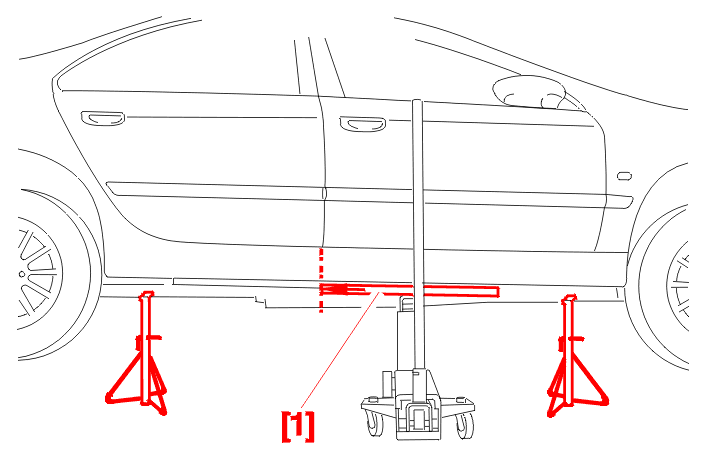

3 - 3 - ETU + TAKA

EHDOTTOMASTI : ota tukea helmasta poikkipalkilla [1] suunnaten se ovien avautuman mukaan .

Aseta tuki auton nosturille tarkoitettuun nostokohtaan .

4 - NOSTO 2 PILARI -NOSTURILLA

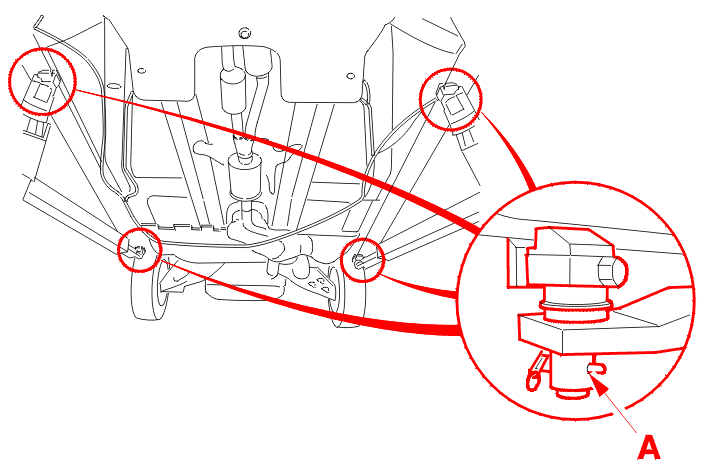

4 - 1 - KYNNYSKOTELON PIHDEILLÄ

VAROITUS : osien irrotukset (moottori-voimansirrtoyhdistelmä, taka-akselisto,...) saattavat johtaa painopisteen siirtymiseen ; käytä sopivaa kiinnityslaitetta jotta kori kiinnittyy lujasti nosturin varsiin .

Aset pihdit nosturin varsien alle kiristysmutterien päät kohti auton keskilinjaa .

Aseta pihdit autonosturin nostokohtien paikalle .

Kiristä pihtejä lukkotapin avulla ja laita lukkotappi koloon (A) .

4 - 2 - ILMAN KYNNYSKOTELON PIHTEJÄ

Aseta pilarin nostotallat auton nosturin nostokohtiin .

VAROITUS : estämään riskiä auton kallistumisesta, on mekaanisten laitteistojen irrotus kielletty .
