E5AQ01F1 - 607

KÄYTTÖ TARKISTUSTYÖKALU

1 - ERIKOISTYÖKALUT

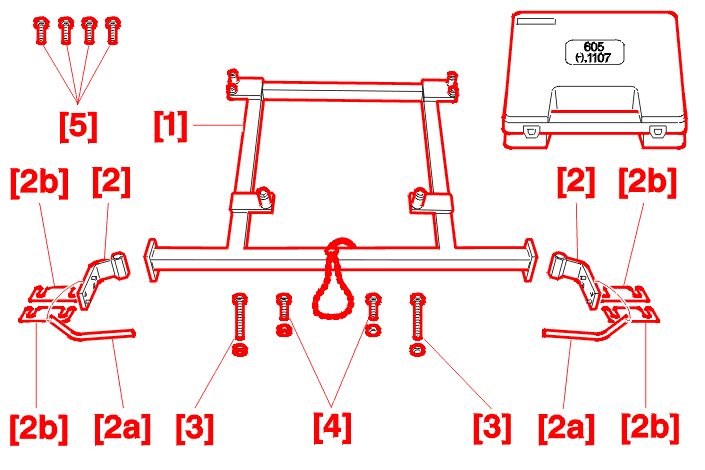

1 - 1 - ETUTUKIVARREN ETUKIINNITYKSIEN TARKISTUSMALLIKE APUKELKASSA (-).1107

Sisältää :

• [1] : 1 kehikko
• [2] : 2 tarkistuskiinnike (vasen ja oikea) kumpikin 1 tapilla [2a] ja 2 säätölevyt 1 mm [2b]
• [3] : 2 erityispultit (mutterein) hammastangon kiinnitystä varten
• [4] : 2 pultit (mutterein) mallikkeen takaosan kiinnitystä varten
• [5] : 4 kiinnikkeen kiinnityspultti
• 1 käyttöohjeet
• 1 mittapiirros apukelkan tarkastusta varten
• 1 säilytyslaukku (tuet ja pultit)

Tämän työkalun tarkoituksena on päätellä tarkasti, ja ilman purkamista, tarvitaanko apurunko vaihtaa .

Se sallii tukien kallistuskulmien tarkistuksen (caster 1 ° , camber 5 ° ) etutukivarsien kiinnityksessä apukelkkaan, puoli puolelta, (tai molemmat puolet samanaikaisesti) jotka ovat saattaneet vääntyä iskun jälkeen .

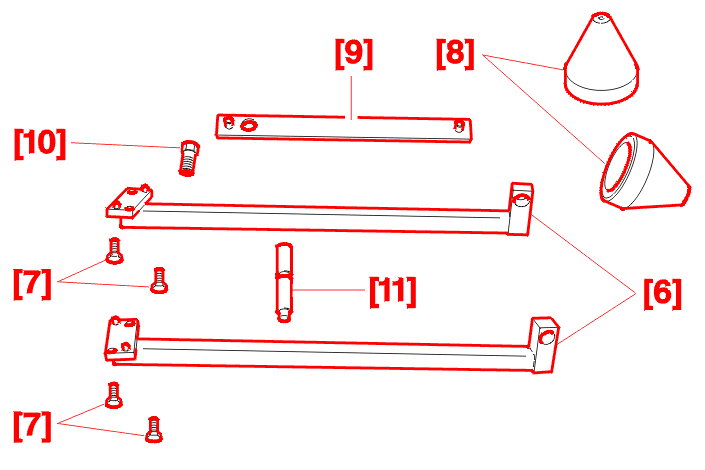

1 - 2 - APUKELKAN TARKISTUSTYÖKALU ETUPÄÄN ISKUN JÄLKEEN (LISÄ TYÖKALUSARJALLE (-).1107)

Apukelkan täydellinen tarkistuskokonaisuus (-).1107-ZZ, Sisältää :

• [6] : 2 jatkokappaleet (vasen ja oikea)
• [7] : 4 jatkokappaleen kiinnityspultti mallikkeella
• [8] : 2 keskittäjät
• [9] : 1 kiinnityslevy
• [10] : 1 kierteitetty rengas levyn [9] kiinnittämiseksi apurunkoon
• [11] : 1 tarkastuspuikko

Tämän työkalun avulla voidaan päätellä, ilman purkamista jos apurungon vaihtoon on ryhdyttävä etupään iskun jälkeen .

Se sallii tarkistaa jos apukelkan muoto on muuttunut runkoaisan päässä iskun jälkeen .

2 - ETUTUKIVARSIEN ETUKIINNITYSTEN TARKASTUS MOOTTORIN APUKELKALLA

VAROITUS : tätä malliketta on käytettävä etuakseliston tarkastuksen jälkeen .

2 - 1 - TOIMENPIDE AUTOSSA

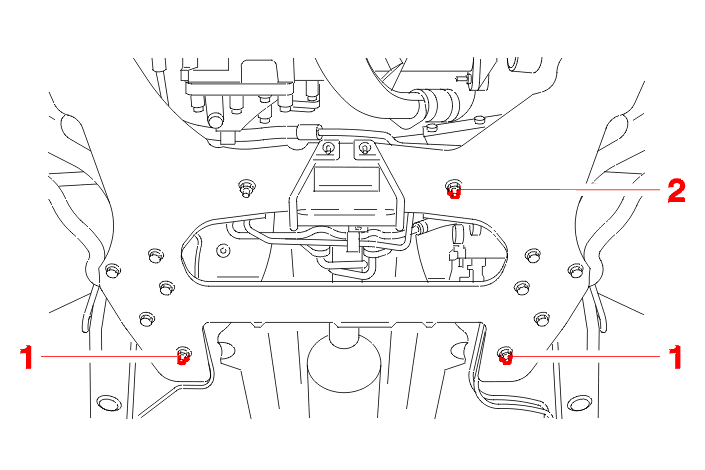

Irrota :

• etutukivarsi tai varret, tarkistettavan(vien) mitan(ttojen) mukaan
• 2 takapulttia (1) apukelkan kiinnittämiseksi koriin
• 2 mutteria (2) hammastangon kiinnittämiseksi

2 - 2 - TARKASTUS

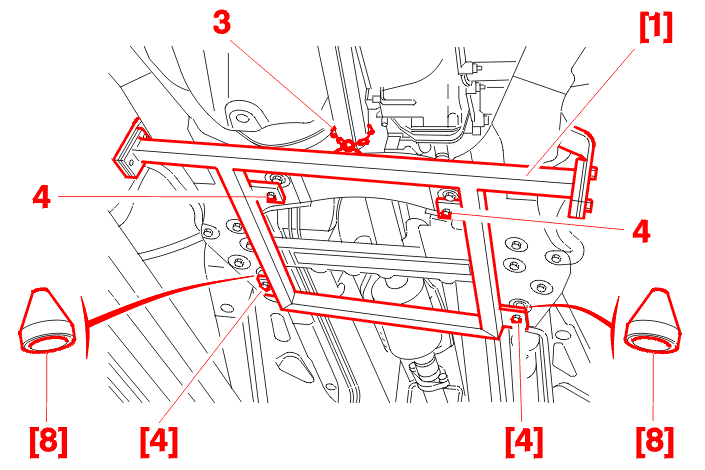

Aseta 2 keskitintä [8] kehikkoon [1] .

Kiinnitä mallike ketjun (3) avulla :

• 6 sylinterille pakoputkistlla
• 4 sylinterille oikean etuvetoakselin tuelle

Käännä ja asettele mallike varmistuen että keskitystapit ovat apukelkan reikien sisällä ja kiinnitä pulteilla [4] ja 2 muttereilla hammastangolla (4) kiristäen kohtuullisesti (Pultit [4] toimitetaan laukussa) .

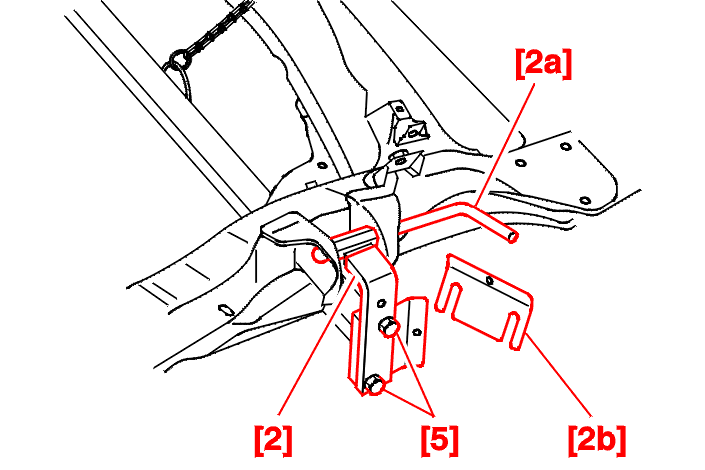

Asettele tarkistustuki [2], lukitse pulteilla [5], laita säätölevy 1 mm [2b] (perussäätö), kiristä pultteja [5] ja keskitä tapeilla [2a] .

Jos tapit eivät mene paikoilleen :

• lisää toinen säätölevy (säätö arvoon + 1 mm) tai poista ensimmäinen (säätö arvoon - 1 mm)

Kun olet suorittanut nämä kolme tarkistusta ja tappien asennus on mahdotonta: vaihda apukelkka .

2 - 3 - TOIMENPIDE IRROTETULLA APURUNGOLLA

Voidaan myös suorittaa samat tarkistukset vain pelkälle apukelkalle, mallikkeen päällä joka on ennakkoon asetettu lappeelleen .

3 - APUKELKAN TARKASTUS ETUPÄÄN ISKUN JÄLKEEN

3 - 1 - TOIMENPIDE APURUNGOLLA

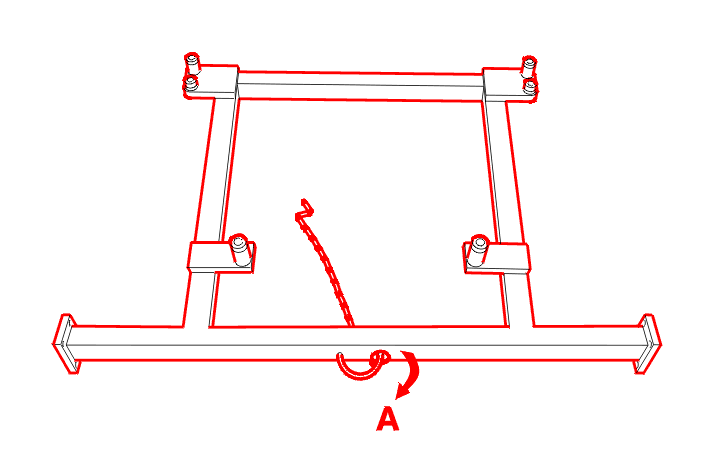

Taivuta 90 ° rengasta (A) jotta estetään kosketukset apukelkkaan .

3 - 2 - TOIMENPIDE AUTOSSA

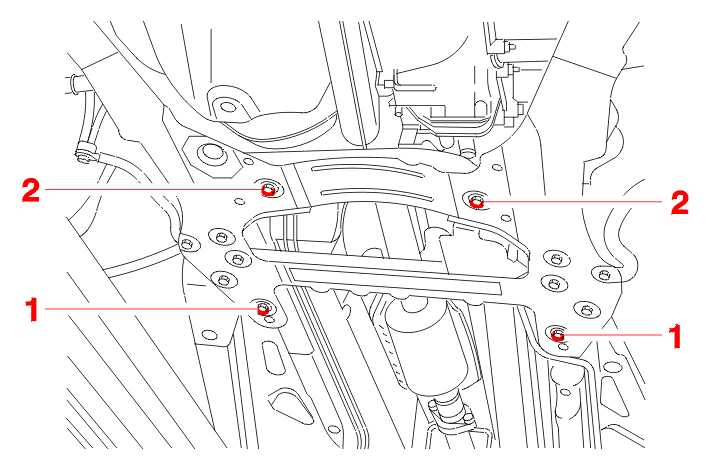

Irrota :

• suojat moottorin alla
• 2 takapulttia (1) apukelkan kiinnittämiseksi koriin
• kiinnitystappi ja mutteri (2) oikean puolen hammastangon kiinnitykseen
• etukiinnityspultti apukelkan etuosassa (tarkistettava puoli)

3 - 3 - TARKASTUS

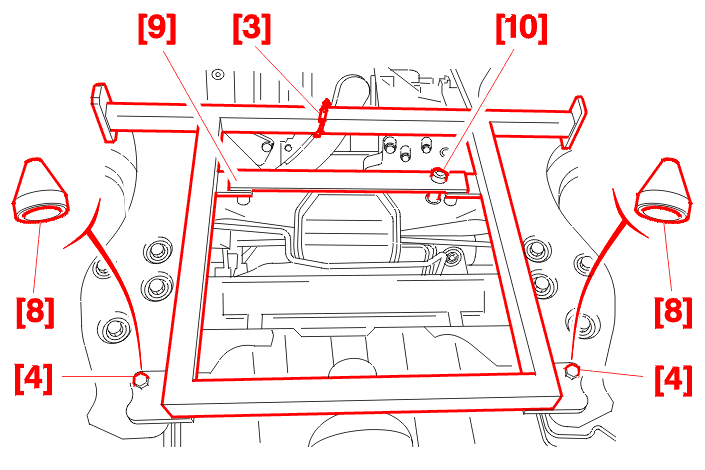

Aseta 2 keskitintä [8] kehikkoon [1] .

Kiinnitä mallike ketjun (3) avulla .

Käännä ja aseta mallike varmistuen että keskitystapit ovat apukelkan reikien sisällä ja kiinnitä se pulttien [4] avulla kiristäen niitä kohtuullisesti (Pultit [4] toimitetaan laukussa (-).1107) .

Asettele kiinnityslevy [9] mallikkeelle ja kiinnitä se kiinnitysrenkaalle [10] joka seuraa mukana .

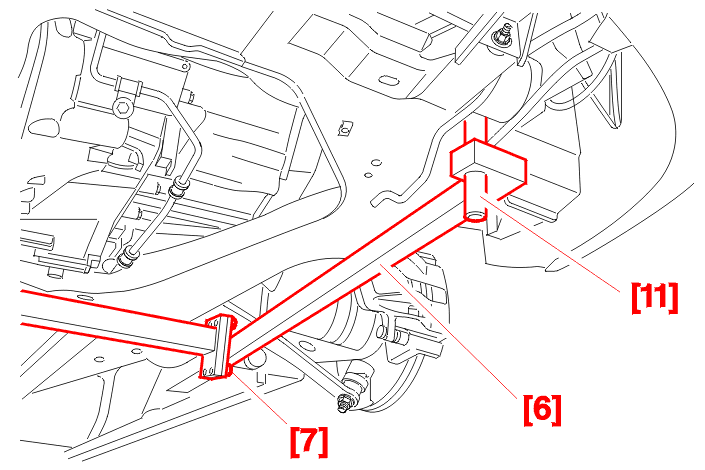

Asettele jatkos [6] mallikkeelle ja kiinnitä se 2 pultin [7] avulla tarkistettavalle puolelle .

Käytä tarkistuspuikkoa [11], asettele se apukelkan kiinnitysreikään ja sitä vasten .

Tarkista yhdenmukaisuus .

HUOM : tarkistus tehdään vasta apukelkka paikallaan ja kiinnitettynä 3 kohdasta (älä koskaan irrota 2 kiinnityspulttia apukelkan etuosasta samaan aikaan) .

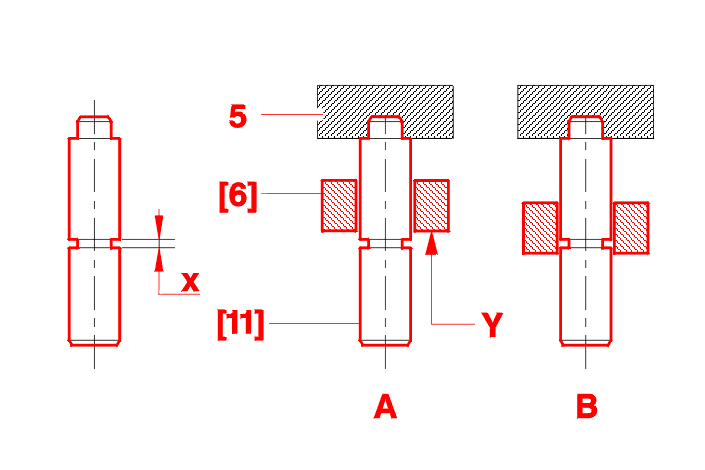

3 - 4 - APUKELKAN MITOITUKSEN TARKISTUS

[6] : Jatkos .

[11] : Tarkastuspuikko .

(5) : Apurunko .

(A), (B) : Tarkistus kielteinen, Osa toleranssien ulkopuolella, apukelkka vaihdettava iskun johdosta .

(X) : Referenssimitta .

(Y) : Referenssipinta .

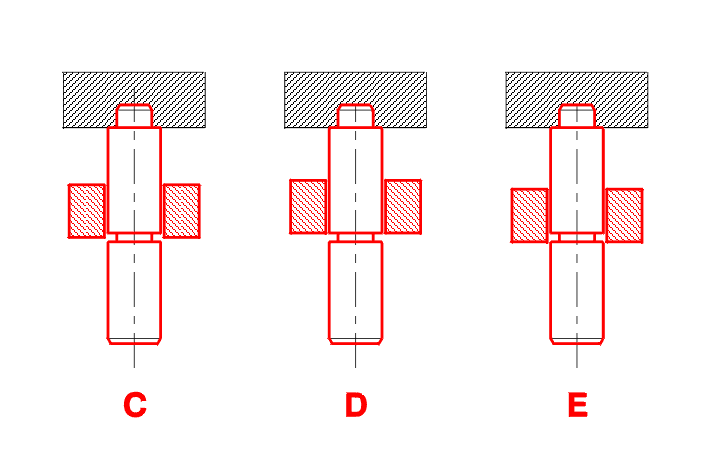

(C), (D), (E) : Virheetön tarkastus, Osa toleranssien sisällä, apukelkka ei ole vääntynyt .

4 - KIRISTYSMOMENTTI(TIT)

Apukelkan takakiinnityspultti koriin : 6.5 m.daN .

Hammastangon kiinnitysmutteri : 8 m.daN .

Apukelkan etukiinnityspultti koriin : 10 m.daN .

5 - HAVAINTO(NOT)

Käytön jälkeen, laita laukkuun (-).1107 joka jo teillä on :

• jatkeiden kiinnityspultit [7]
• kierteitetty rengas [10]
• 2 keskitintä [8]
• tarkistuspuikko [11]
