C4CG1SK1 - 607

QUITAR - PONER PANEL DE GUARNECIDO PUERTA DELANTERA

1 - UTILLAJE ESPECIAL

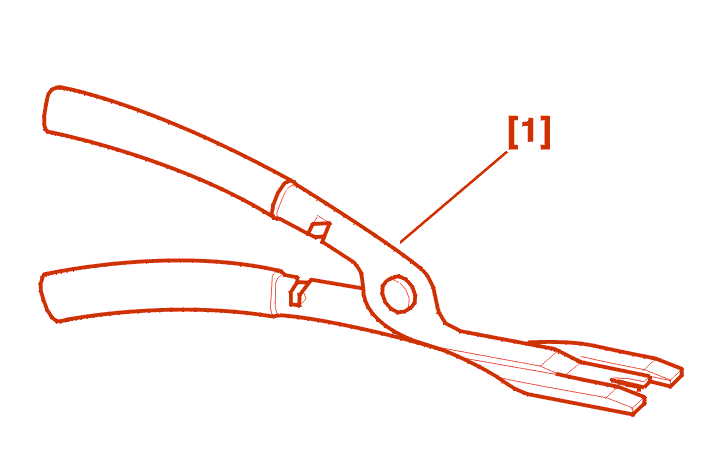

[1] Alicates para desguarnecer (-).1311 .

2 - QUITAR

Desconectar la batería .

2 - 1 - LADO DERECHO

Quitar :

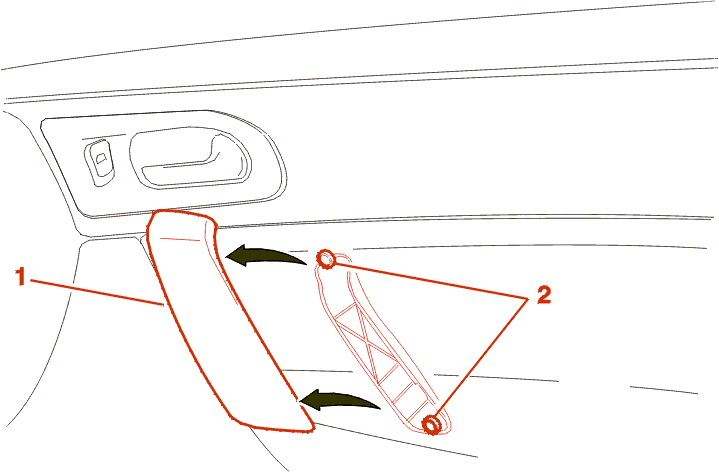

• embellecedor (1) de empuñadura
• las fijaciones (2)

2 - 2 - LADO IZQUIERDO

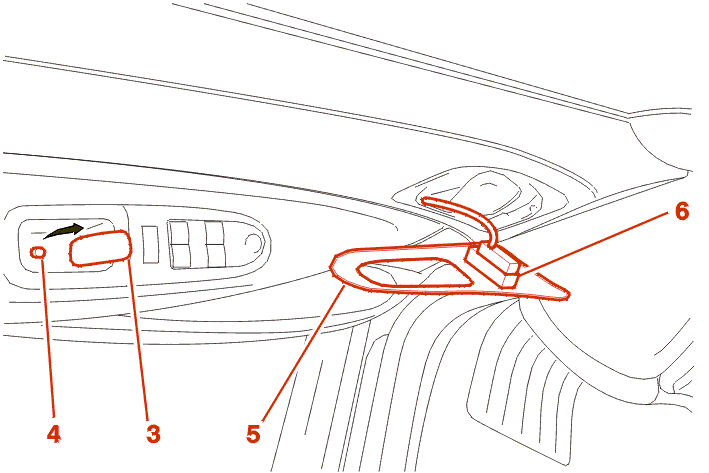

Quitar la tapa (3) .

Quitar la fijación (4) .

ASIENTO CON MEMORIA

Con la ayuda de un destornillador, soltar con cuidado el embellecedor (5) de mando de apertura interior .

Desconectar el conector (6) de memoria de asiento eléctrico .

Quitar el embellecedor (5) .

TODOS TIPOS

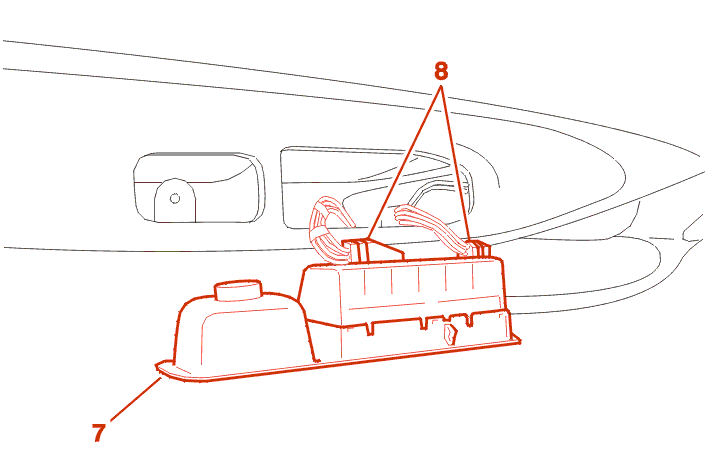

Sacar el mando (7) de elevalunas .

Desconectar los 2 conectores (8) .

Desmontar el mando (7) de elevalunas .

2 - 3 - LADOS DERECHO E IZQUIERDO

Desmontar la luz de bajos de panel de guarnecido con la ayuda de un destornillador plano .

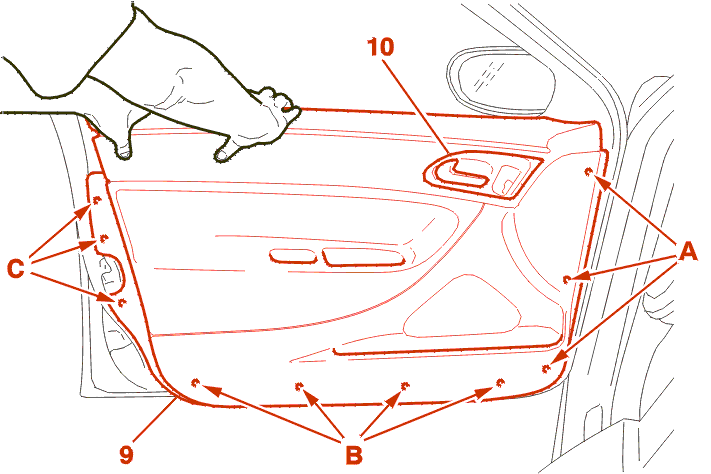

Con la ayuda del útil [1], soltar el panel de guarnecido en (A), (B), (C) .

A continuación tirar de la parte superior trasera del panel de guarnecido (9) para soltarla, después continuar hacia la parte delantera para liberarla de la junta lamedora interior y del mando de apertura interior (10) .

2 - 4 - LADO DERECHO

Desconectar el conector del elevalunas .

Quitar el panel de guarnecido de puerta .

3 - PONER

Proceder en orden inverso a las operaciones de quitar .

Conectar la batería .

Comprobar : El funcionamiento eléctrico .
