C5GH0UF1 - 607

SUSTITUCIÓN FUNDA RESPALDO TRASERO

1 - UTILLAJE

[1] Buril afilado a un ángulo de 30 ° .

2 - QUITAR

Quitar :

• los reposacabezas traseros
• EL COJÍN DE ASIENTO TRASERO
• LOS DURMIENTES DERECHO E IZQUIERDO
• EL RESPALDO TRASERO
• EL REPOSABRAZOS CENTRAL TRASERO

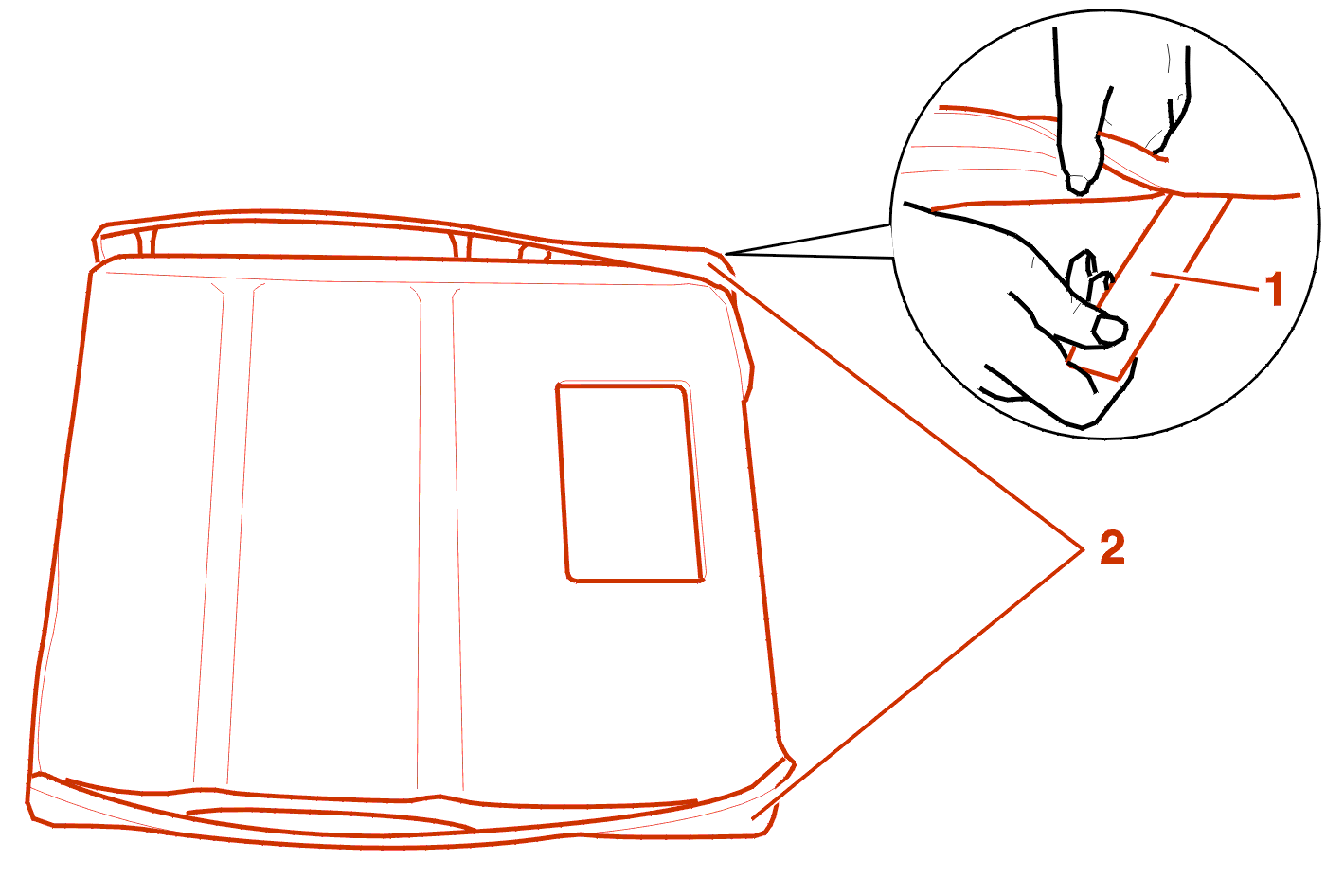

Con la ayuda de una espátula (1), soltar el guarnecido de respaldo (2) en la periferia .

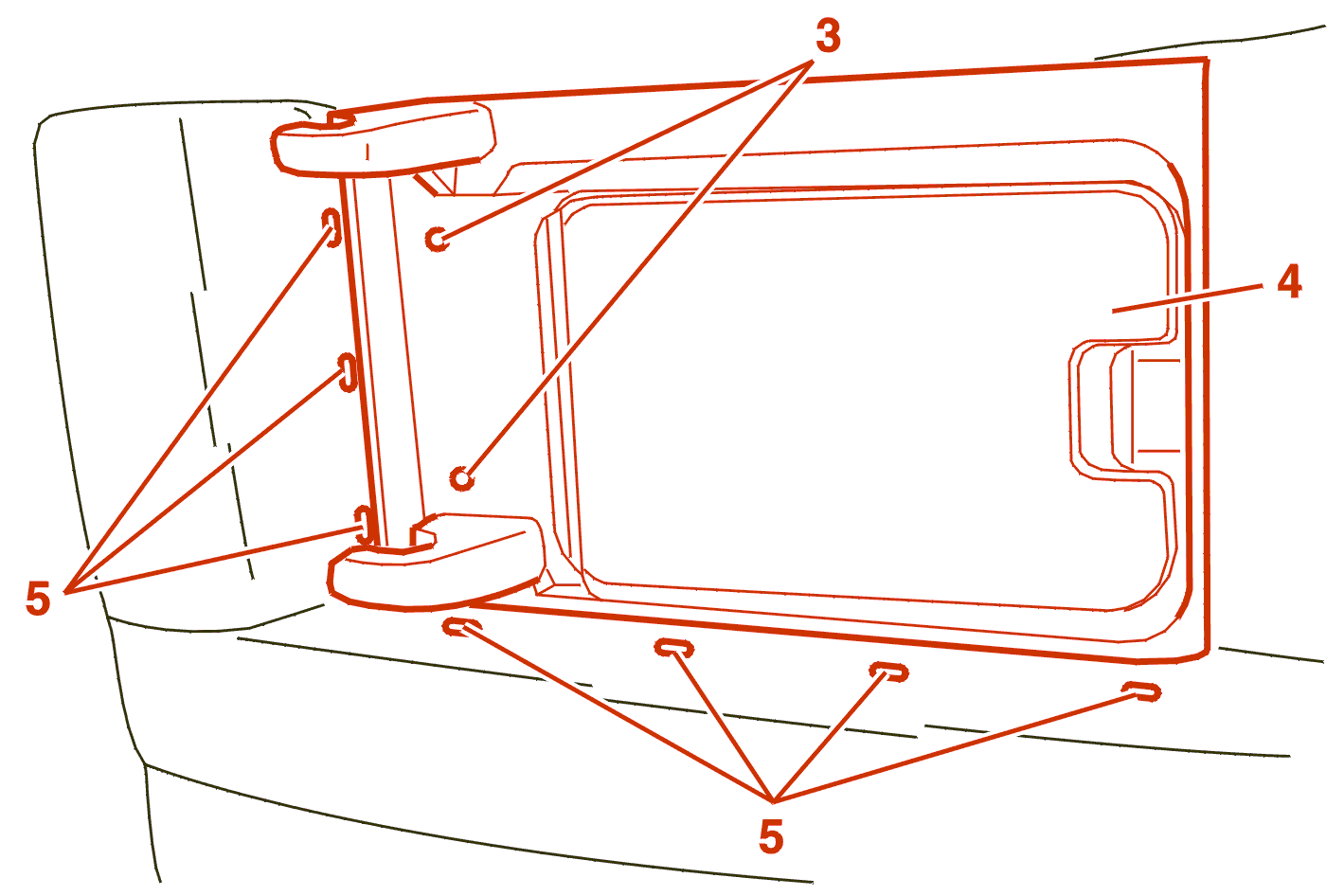

Con la ayuda del útil [1], cortar las cabezas de los remaches (3) .

Desmontar el soporte de la tapa (4) .

Cortar las grapas (5) .

Sacar el conjunto guarnecido / guarnición .

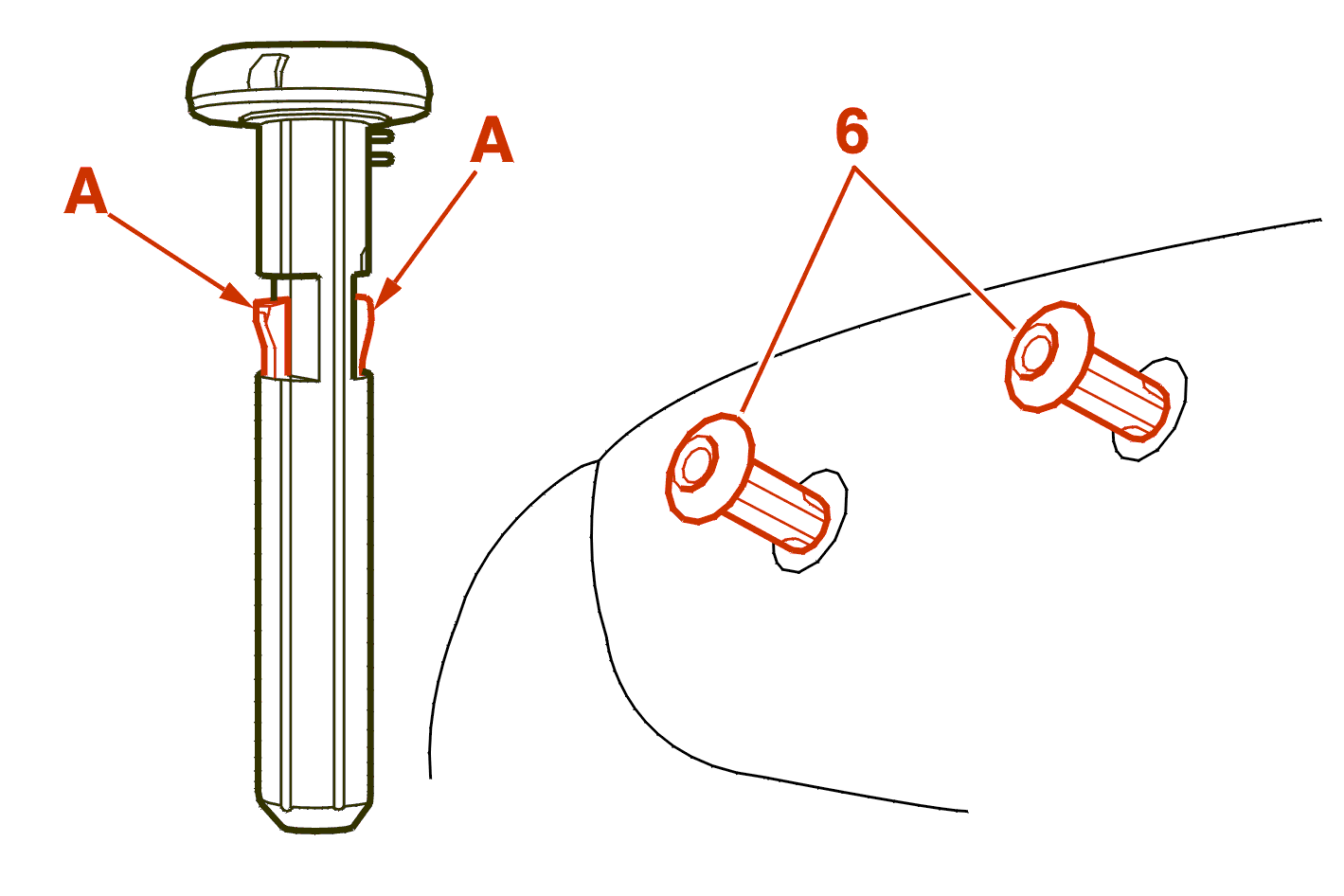

Presionar en los tetones (A) para sacar las guías reposacabezas (6) hacia arriba .

Quitar :

• las guias apoyacabezas
• el conjunto guarnecido / guarnición

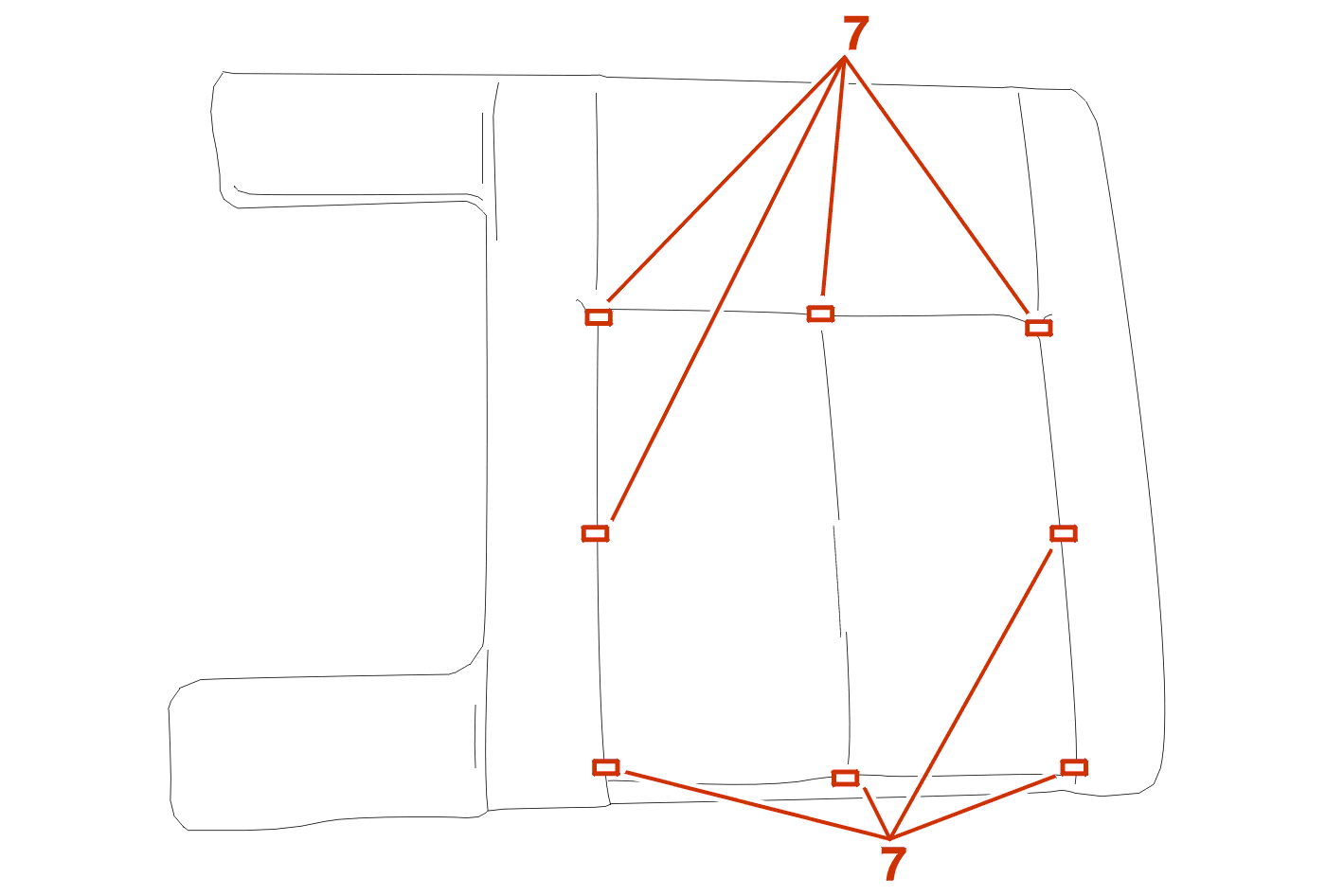

Sacar progresivamente el guarnecido y cortar las grapas (7) para liberar el guarnecido de la guarnición .

Quitar el guarnecido .

3 - PONER

Asegurarse del montaje de las varillas de recuperación en la funda .

Proceder en orden inverso a las operaciones de quitar .
