SUSTITUCIÓN DE LOS ELEMENTOS PIROTÉCNICOS DESPUÉS DE PUESTA EN FUNCIONAMIENTO DE LOS COJINES INFLABLES Y LOS CINTURONES - CONSIGNAS PARA LA SUSTITUCIÓN DE PIEZAS DEFECTUOSAS Y REPARABILIDAD DEL HAZ DE CABLES
IMPERATIVO : después de la puesta en funcionamiento de cada sistema de protección de seguridad, realizar la sustitución de los elementos siguientes .
1 - PIEZAS NECESARIAS
| sistema cojín inflable lateral (únicamente) | ||||
|---|---|---|---|---|
| P | E | Q | D | |
| 607 a partir del lanzamiento de serie | - | - | 1+1 | 1 |
P = Satélite (Según el lado derecho o izquierdo) .
E = Calculador cojín inflable lateral (Según el lado derecho o izquierdo) .
Q = Asiento (Según el lado derecho o izquierdo) .
D = Calculador cojines inflables y cinturones pirotécnicos .
| sistema cojines inflables laterales / cortinillas cojines inflables laterales | |||||
|---|---|---|---|---|---|
| D | K | N | P | Q | |
| 607 a partir del lanzamiento de serie | 1 | 1 | 1 + 1 | 1 + 1 | 1 + 1 |
D = Calculador cojines inflables y cinturones pirotécnicos .
K = Guarnecido de techo .
N = Cortinillas cojines inflables laterales (Según el lado derecho o izquierdo) .
P = Satélite (Según el lado derecho o izquierdo) .
Q = Asiento (Según el lado derecho o izquierdo) .
| sistema compuesto por un cajetín calculador de puesta en funcionamiento de los cojines inflables y cinturones de seguridad con carretes enrolladores | ||||||
|---|---|---|---|---|---|---|
| D | F | L | S | C | H | |
| 607a partir del lanzamiento de serie | 1 | 1 | 1 | 1 | 1 + 1 | 1 + 1 |
En el caso de la puesta en funcionamiento de los cinturones en el 1er. umbral, se deben sustituir los elmentos siguientes :
En el caso de una puesta en funcionamiento de los cinturones y cojines inflables (2° umbral), los elementos siguientes se deben sustituir :
IMPERATIVO : sustitución del panel de instrumentos después de puesta en funcionamiento del cojín inflable lado acompañante ya que el panel puede presentar riesgos de fisuración .
2 - MÉTODOS DE VISUALIZACIÓN DE LOS ELEMENTOS PUESTOS EN FUNCIONAMIENTO
2 - 1 - PRETENSOR(ES) PIROTÉCNICO(S) TRAMO DE HEBILLA

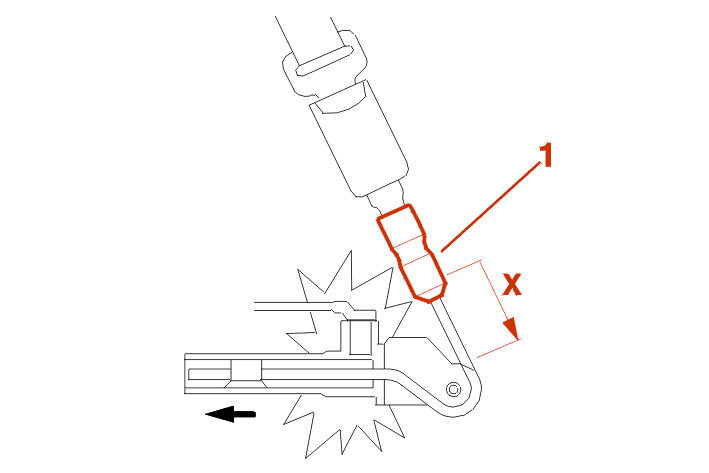

El tramo de hebilla, después de la puesta en funcionamiento, se encuentra tirado hacia el interior del guarnecido del asiento en 80 mm aproximadamente (X) .
La parte del cable (1) está parcialmente metida en el guarnecido de asiento .
El enrollador del cinturón se queda libre y ya no asegura la función de bloqueo en caso de choque .
NOTA : si el asiento pasajero no está ocupado, el hundimiento del trozo de hebilla en este asiento es más importante que el del asiento conductor .
2 - 2 - ENROLLADOR(ES) DE CINTURONES PIROTÉCNICOS

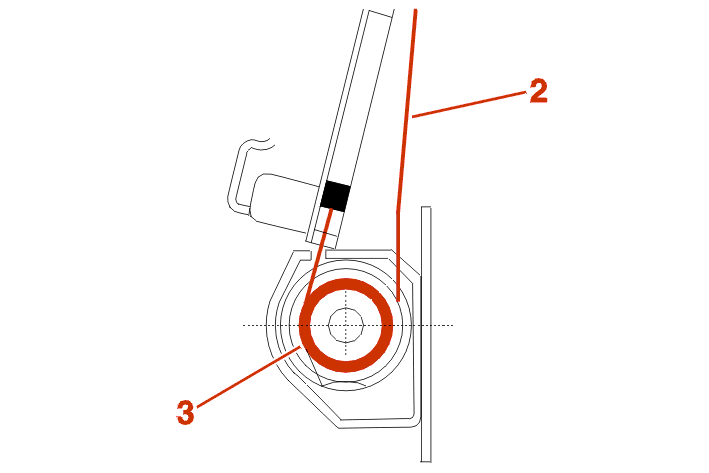

El enrollador (3) situado detrás del guarnecido del pilar central no requiere el desmontaje de este guarnecido para visualizar la puesta en funcionamiento .
La correa (2) del enrollador se encuentra bloqueada por medio del mecanismo y ya no permite asegurar su función .
2 - 3 - CONMUTADOR NEUTRALIZACIÓN COJÍN INFLABLE ACOMPAÑANTE

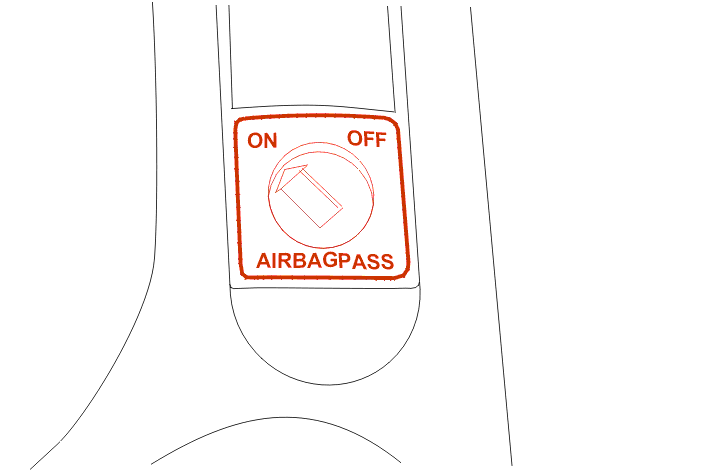

El estado del conmutador de neutralización del cojín inflable pasajero está activado en posición on, o desactivado en posición off por medio de la llave de contacto .
La posición on autoriza la puesta en funcionamiento del cojín inflable en caso de choque frontal .
La visualización de esta función está reforzada para la utilización de un testigo en el combinado en ciertos vehículos .
3 - CONSIGANAS PARA LA SUSTITUCIÓN DE PIEZAS
Las piezas sustituidas serán puestas en funcionamiento en los casos siguientes :
En consecuencia, toda pieza solicitada en devolución garantía sera devuelta sin ser puesta en funcionaiento .
4 - CONDICIONES DE TRANSPORTE DE LOS ELEMENTOS PIROTÉCNICOS
El transporte de estos elementos está ligado al procedimiento de transporte de los productos peligrosos ; Estos productos están clasificados en la clase 9 y han podido ser transportados sin ninguna constricción de cantidad hasta 31/12/1996 para todos los países europeos, excepto gran bretaña, que está en constricción hasta 17/01/2001 y españa que está en espera de respuesta .
El transporte de las piezas se deberá hacer con el acondicionamiento recuperado en la operación de sustitución .
5 - RECORDATORIO DE LA VALIDEZ DE LOS ELEMENTOS PIROTÉCNICOS (VER IS N° 70)
Cada elemento pirotécnico es perecedero y no debe exceder un período de 10 años a partir de la fecha de la primera puesta en circulación del vehículo .
6 - REPARABILIDAD DEL HAZ DE CABLES
IMPERATIVO : después de una puesta en funcionamiento del sistema centralizado de los cojines inflables y cinturones, controlar de manera rigurosa todo el haz de cables eléctrico, así como los diversos conectores del sistema .
ATENCIÓN : la reparación y el empalme de los cables eléctricos está estrictamente prohibida en todas las líneas de los elementos pirotécnicos (unión calculador hasta el elemento pirotécnico) .
Por el contrario, está autorizado reparar los cables eléctricos afectados :
Medio de reparación obligatorio :
IMPERATIVO : la reparación de los cables de se debe efectuar con manguitos y fundas termoretráctiles (cofre (-).1228) .
7 - CONTROL DESPUÉS DE LA INTERVENCIÓN
IMPERATIVO : después de toda intervención en el sistema centralizado de cojines inflables, efectuar una lectura defecto con el útil de diagnosis .
