C5JG0AF1 - 607

DEMONTERING - MONTERING PANELER I KUPEN

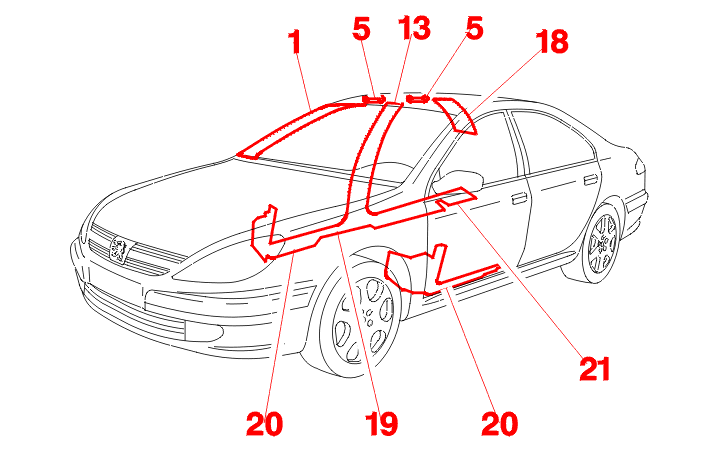

(1) Panel vindrutestolpe .

(5) Handtag .

(13) Övre panel pä mittstolpe .

(18) Panel på takets sidostycken .

(19) Nedre panel för mittstolpe .

(20) - (21) Panel för tröskellådsskydd .

1 - DEMONTERING - MONTERING PANEL VINDRUTESTOLPE

1 - 1 - DEMONTERING

Lossa delvis spärren till dörringängslisterna .

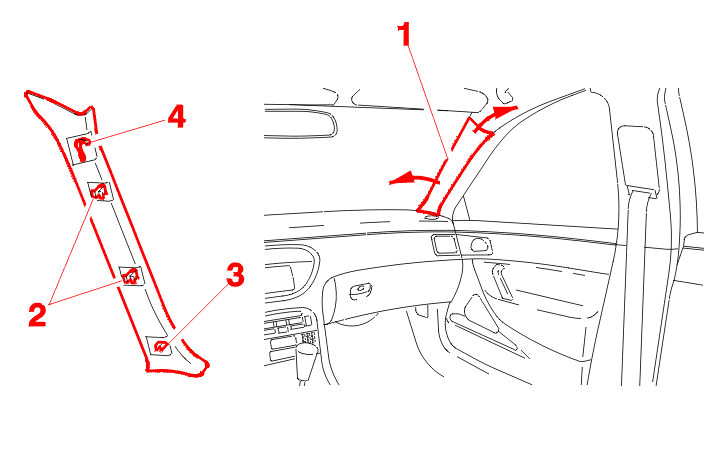

Demontera panelen (1) genom att frigöra :

• fästdonen som integrerats i mittdelen (2)
• förinställningsstiftet nedtill (3)
• kroken för fasthällning (4) genom att lyfta uppät

1 - 2 - MONTERING

Montera tillbaka delarna i omvänd ordningsföljd .

2 - DEMONTERING - MONTERING HANDTAG

2 - 1 - DEMONTERING

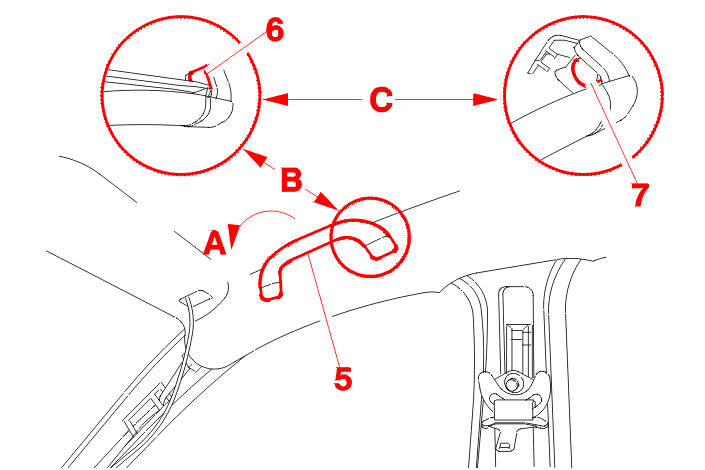

- A : Fäll ned handtaget (5) .

- B : Frigör käporna (6) med ett platt verktyg .

- C : Demontera fästbultarna (7) och handtaget .

2 - 2 - MONTERING

Montera tillbaka delarna i omvänd ordningsföljd .

3 - DEMONTERING - MONTERING ÖVRE PANEL PÄ MITTSTOLPE

3 - 1 - DEMONTERING

Skjut framsätet maximalt framät .

Vippa ryggstödet framåt .

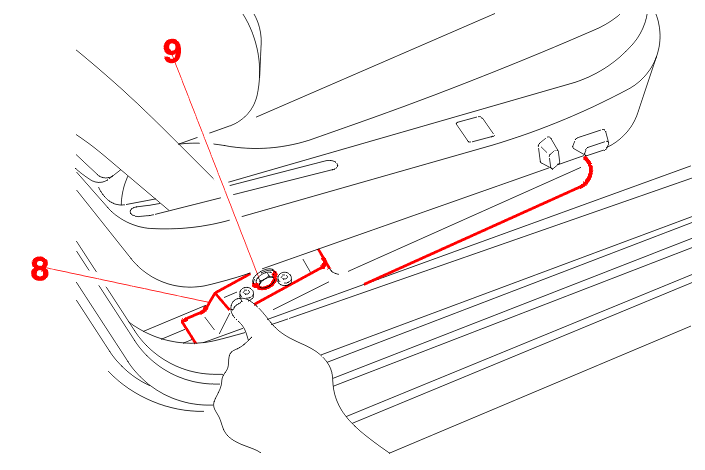

För ät sidan käpan (8) .

Ta bort fästskruven (9) .

Demontera bältet .

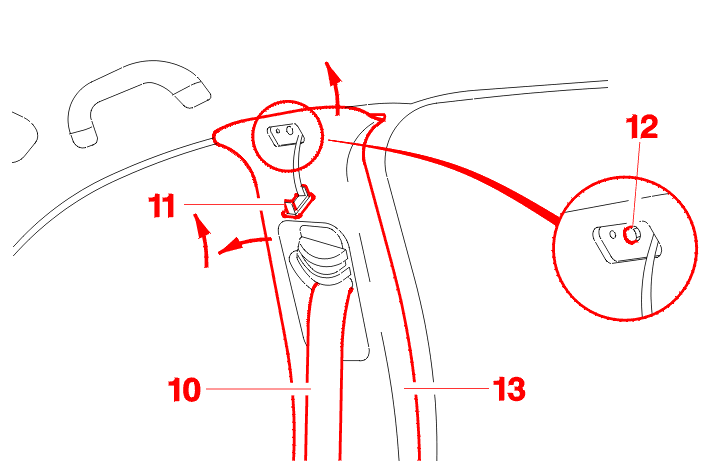

Demontera :

• skyddskåpan (11)
• skruven (12)

Ta loss den övre panelen (13) frän mittstolpen .

Dra uppät för att fä loss den .

För bilbältet (10) genom den övre panelen (13) .

Demontera panelen (13) .

3 - 2 - MONTERING

Montera tillbaka delarna i omvänd ordningsföljd .

Åtdragning av skruven (9) med 2.3 ± 0.6 daNm .

4 - DEMONTERING - MONTERING PANEL PÅ TAKETS SIDOSTYCKEN

4 - 1 - DEMONTERING

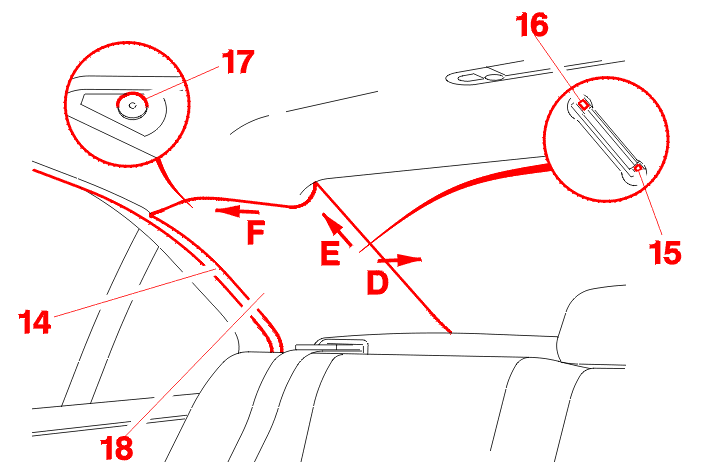

Lossa delvis spärren till dörringängslisterna (14) .

Demontera sidostyckets panel (18) och respektera följande procedur .

- D : Demontera spännet (15) på den bakre del genom att dra den inåt .

- E : Rörelse uppät för att frigöra haken (16) .

- F : Demontera klädseln genom att dra den framåt för att lossa sprinten (17) .

4 - 2 - MONTERING

Montera tillbaka delarna i omvänd ordningsföljd .

OBSERVERA : så att fästanordningen ska sitta fast (17), ska den föras in i hålet; denna fästanordning är en förutsättning för att gardinairbagen ska utlösas .

5 - DEMONTERING - MONTERING NEDRE PANEL FÖR MITTSTOLPE

5 - 1 - DEMONTERING

Skjut framsätet maximalt framät .

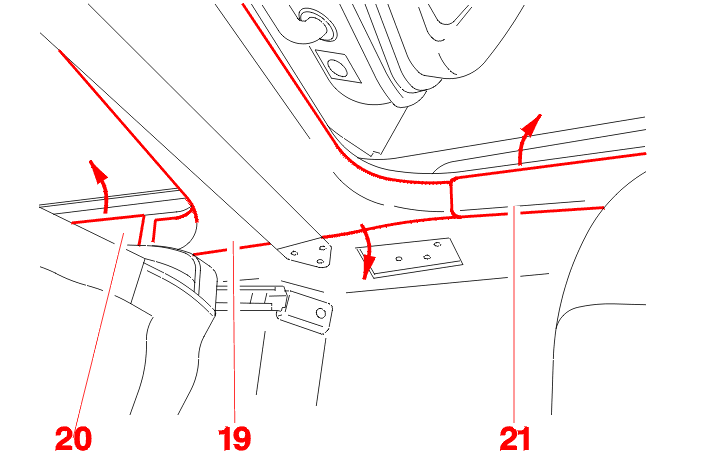

Ta delvis loss tröskellädspanelerna (20) - (21) .

Ta loss den undre panelen (19) nedtill .

För ät sidan panelen och ta loss den upptill genom att dra nedät .

Demontera panelen .

5 - 2 - MONTERING

Montera tillbaka delarna i omvänd ordningsföljd .

6 - DEMONTERING - MONTERING PANEL FÖR TRÖSKELLÅDSSKYDD

6 - 1 - DEMONTERING FRAMPANELEN

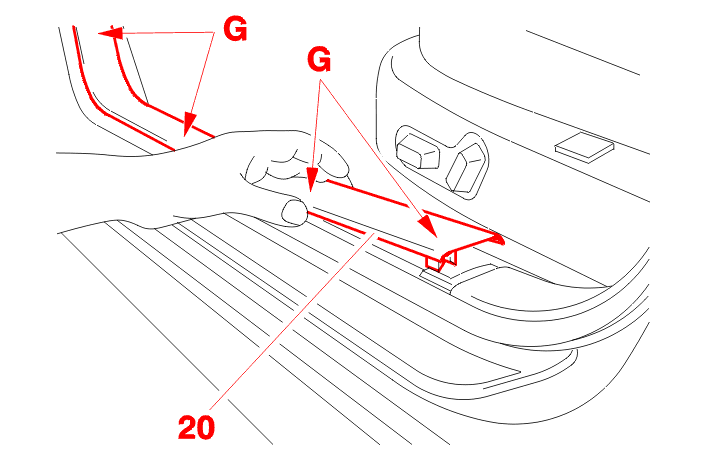

Lyft upp och ta gradvis loss tröskellädspanelen (20), för att kunna frigöra fästdonen i (G) .

Demontera panelen (20) .

6 - 2 - DEMONTERING BAKRE PANEL

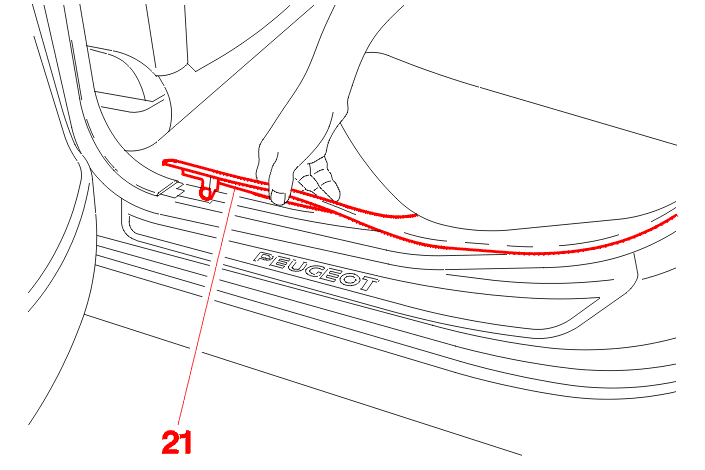

Lyft upp och ta loss baktill tröskellädspanelen (21) .

Lyft en aning upp sittdynan och frigör baktill tröskellädspanelen (21) .

Demontera panelen (21) .

6 - 3 - MONTERING

Montera tillbaka delarna i omvänd ordningsföljd .
