C7AP12K1 - 607

MONTERING CD-VÄXLARE

OBLIGATORISKT : detta system skall monteras av en professionell .

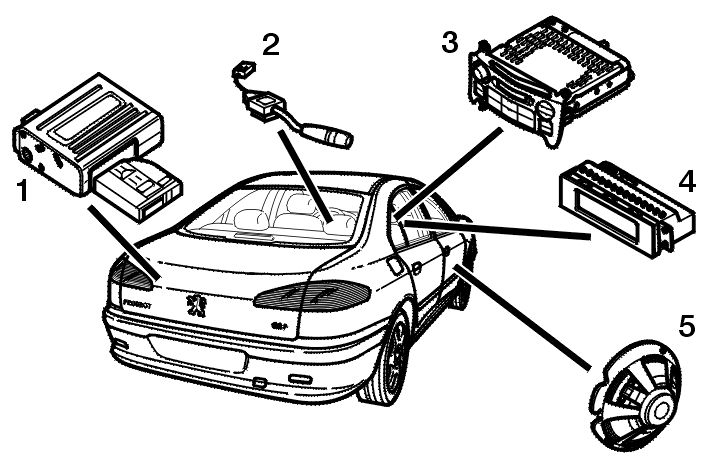

1 - PRESENTATION

(1) CD-växlare .

(2) Reglage under ratten .

(3) Bilradio .

(4) Flerfunktionsdisplay .

(5) Högtalare .

2 - CD VÄXLARENS SAMMANSÄTTNING (DELNR. 6564.45)

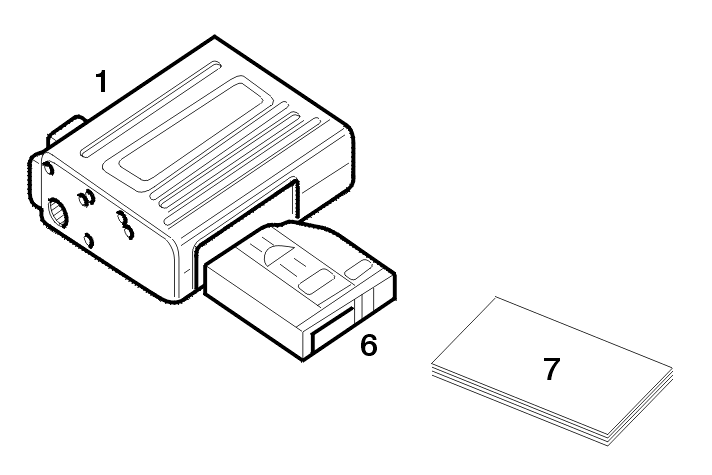

märkning	detalj	st
1	CD-växlare	1
6	cd magasin	1
7	bruksanvisning till magasin	1

OBSERVERA : delar, som ska beställas som supplement, beroende av utrustningsnivå och klädselns färg .

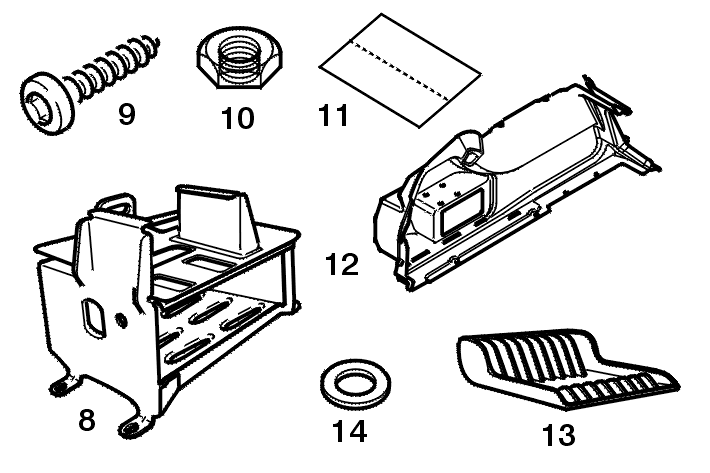

märkning	detalj	delnr.	kvantitet	montering
8	hållare till cd växlare	6560.K2	1	utan medtagbart vägledningssystem
9	fästskruv till cd växlare	6920.21	1	alla modeller
10	muttrar	6935.A6	3	utan medtagbart vägledningssystem
11	mall för skärning	{{n6267}} livre avec le manuel de montage	1	med medtagbart vägledningssystem
12	panel i bagagerummet	7465.YK	1	utan medtagbart vägledningssystem
13	cd hållare	7465.YN	1	alla modeller
14	fästclips	se mikrofichen om reservdelar	4	alla modeller

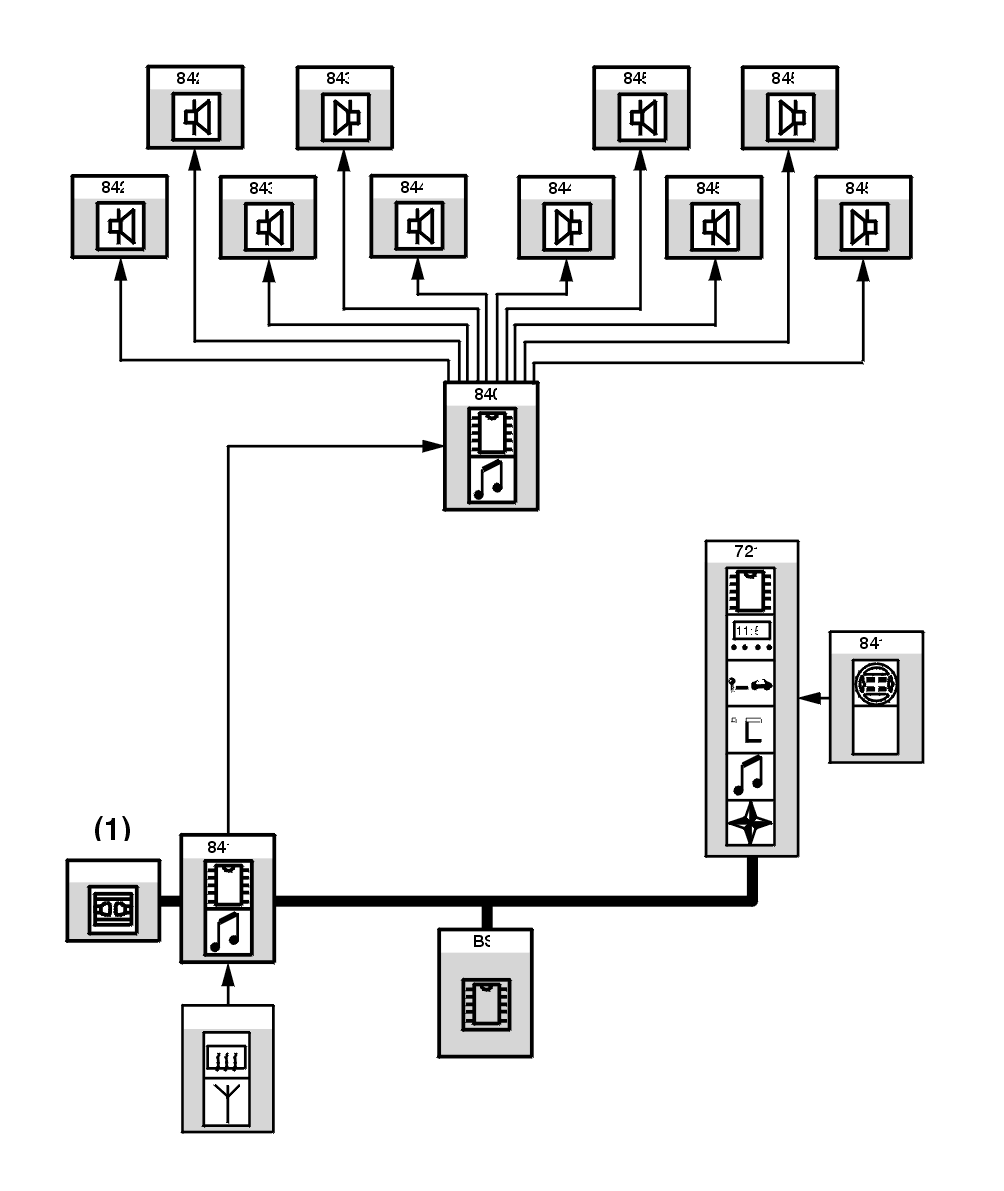

3 - PRINCIPSCHEMA

CD-växlare .

lista över delarna
7215	flerfunktionsdisplay
8408	JBL-förstärkare
8409	antennenhet eluppvärmd bakruta
8410	bilradio
8413	reglage bilradio
8415	CD-växlare (1)
8420 / 8425 / 8430 / 8435 / 8440 / 8445 / 8450 / 8452 / 8455 / 8457	högtalare
BSI	intelligent styrbox (BSI)

4 - IORDNINGSTÄLLANDE AV BILEN

Öppna motorhuven .

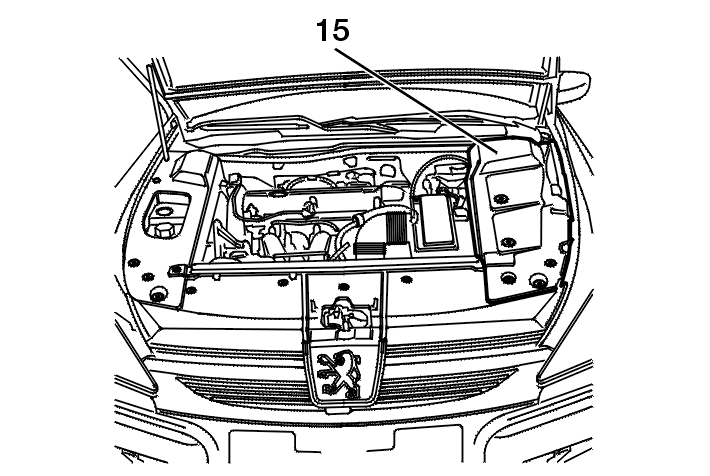

Demontera ventilkåpan (15) .

Koppla ur batteriets + -pol .

Speciell detalj - Extra batteri :

koppla ifrån batteriet (frånslagen tändning)

Batteriet ska bortkopplas :

1 minut(er) efter stängning av tändningen (motorfläktgruppen är ej i rörelse)
1minut(er) efter att motorfläktgruppen har stannat (om i rörelse)

OBLIGATORISKT : demontera startbatteriet ; demontera säkring till elförsörjning(16) på extra batterie för att avbryta elförsörjningen .

5 - MONTERING : CD-VÄXLARE

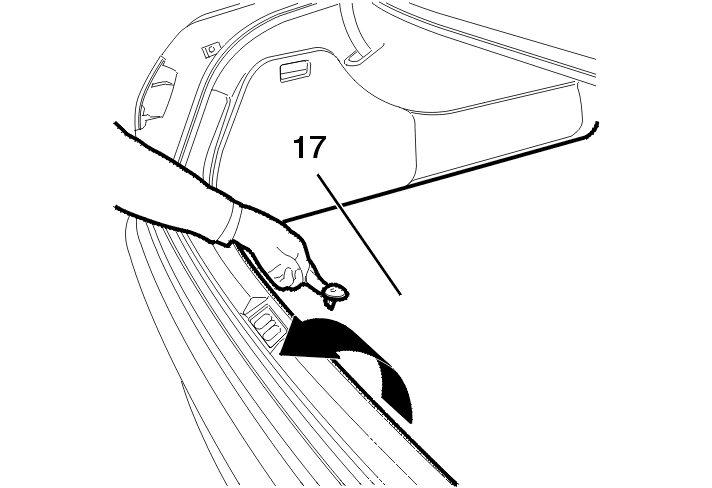

Demontera golvmattan i bagagerummet (17) .

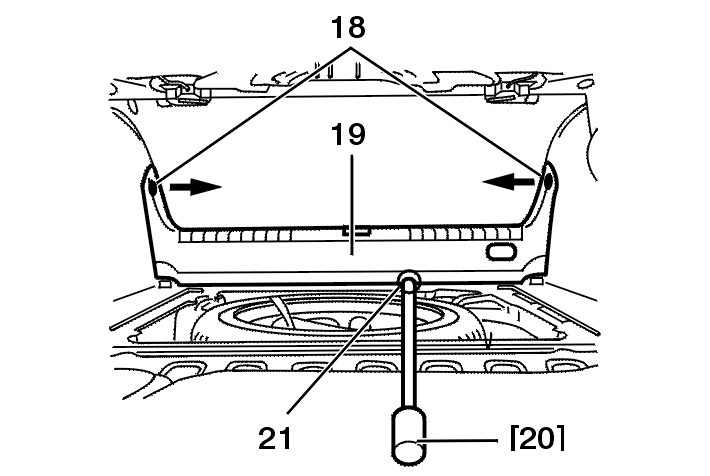

Demontera sidofästanordningarna (18) på lastkantens klädsel (19) .

För verktyget [20] - (-).1339 i hälet i (21) och dra inät för att fä loss panelen nedtill (3 klämmor) .

Dra sedan uppät för att fä loss klämmorna (19) .

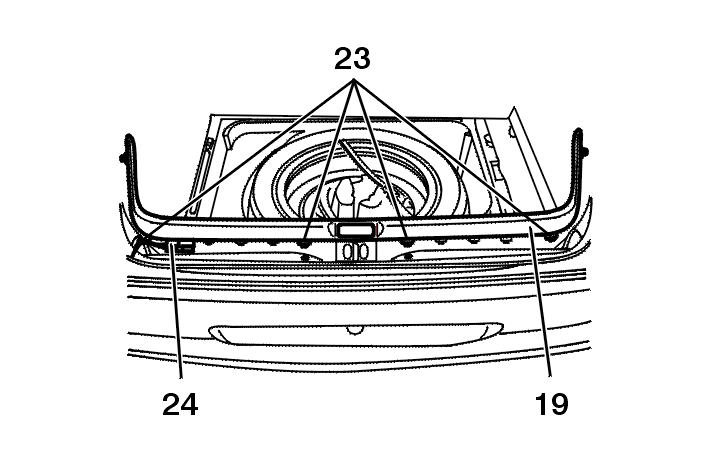

Koppla ur anslutningen (24) för bagagerummets tröskelbelysning .

Demontera lastkantens klädsel (19) .

5 - 1 - MED MEDTAGBART VÄGLEDNINGSSYSTEM

Lossa :

infästningarna (25)
infästningarna (26)

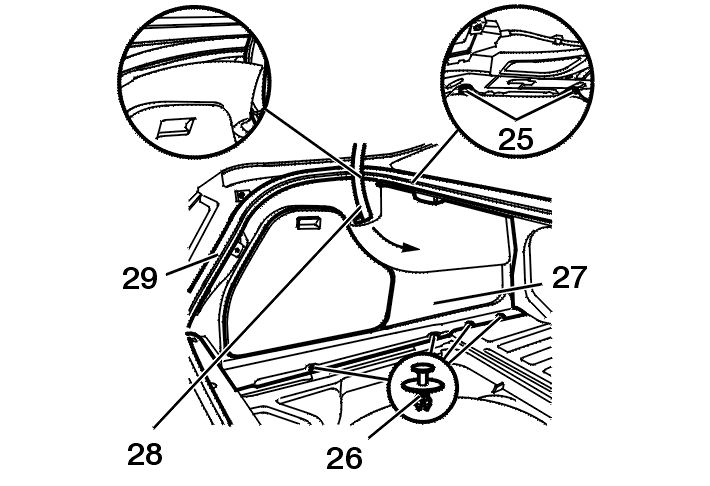

Avlägsna sidoklädseln i bagageutrymmet (27) och lossa därefter gångjärnet (28) och bagageutrymmets list (29) .

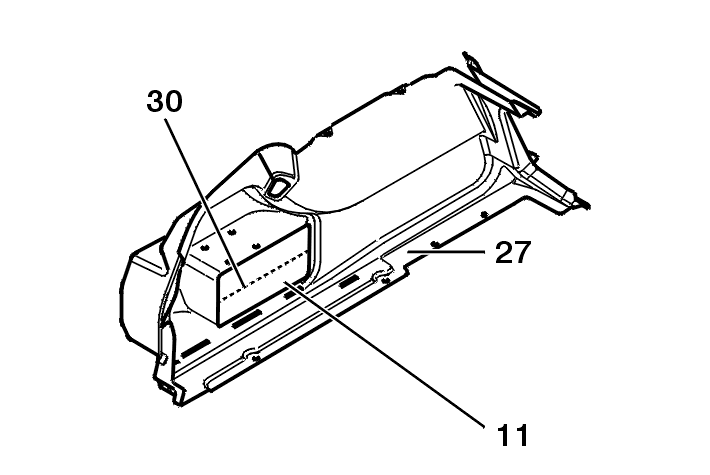

Placera schablonen (11) på klädseln (27) .

Markera konturen .

Skär i klädseln enligt strecken (30) .

5 - 2 - UTAN MEDTAGBART VÄGLEDNINGSSYSTEM

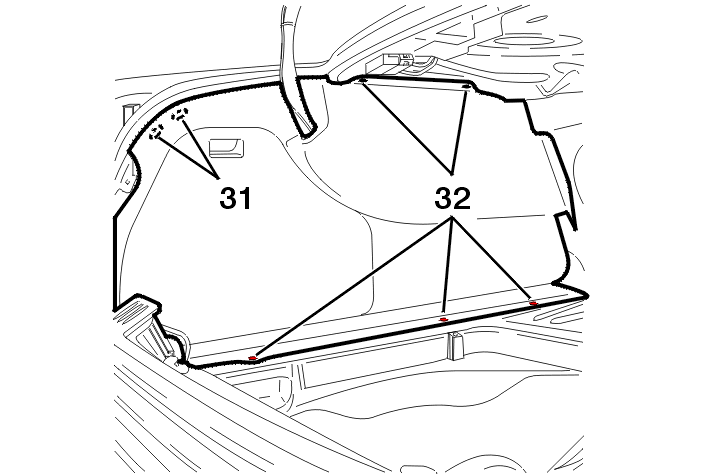

Lossa :

infästningarna (31)
infästningarna (32)

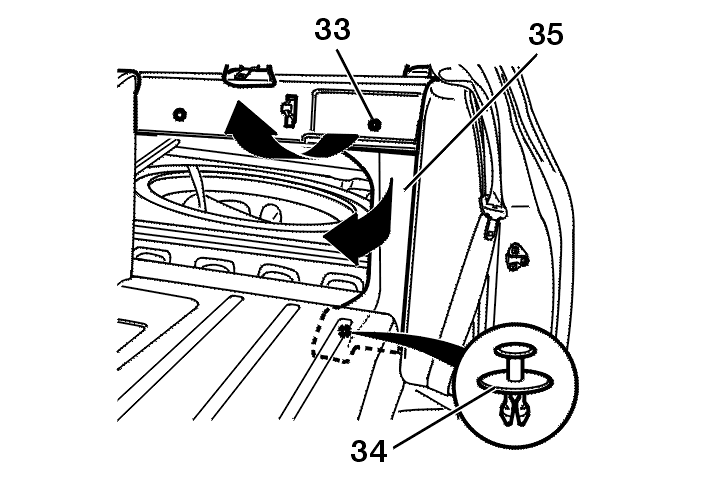

Lossa :

infästningarna (33)
infästningarna (34)

Frigör sidoklädseln (35) .

Demontera sidoklädseln i bagageutrymmet (35) .

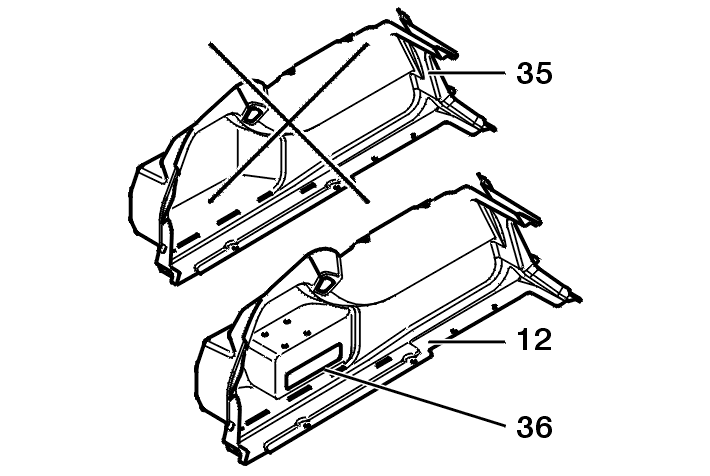

Byt original sidoklädsel (35) med klädseln (12) : Delnr. 7465.YK .

Skär den övre del av klädseln enligt de markerade streck (36) .

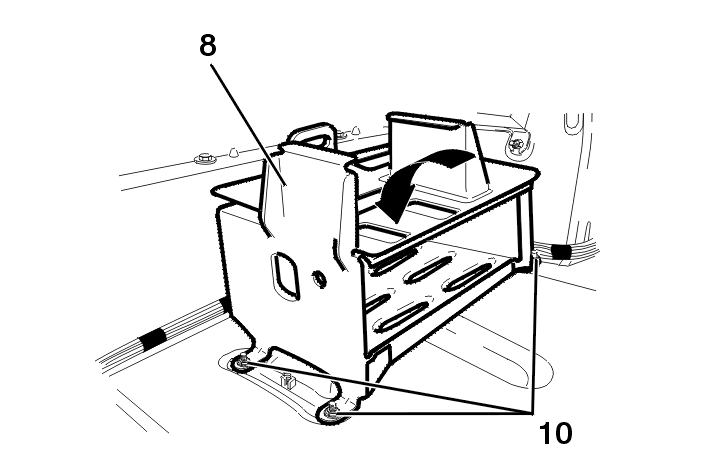

Sätt fast fästet (8) med de 3 muttrar (10) : Delnr. 6935.A6 .

5 - 3 - ALLA MODELLER

Frånkoppla den blå MQS 16 -polade kontakten medan du väntar på huvudledningen (37) .

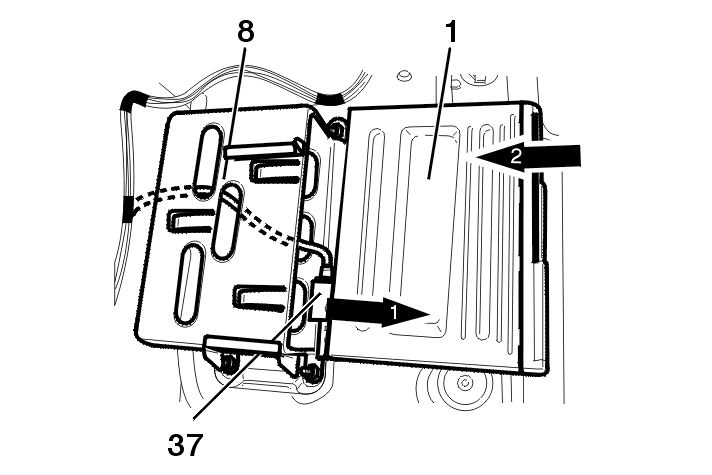

Anslut det blå 16 -polade kontakten (37) till cd växlaren (1) .

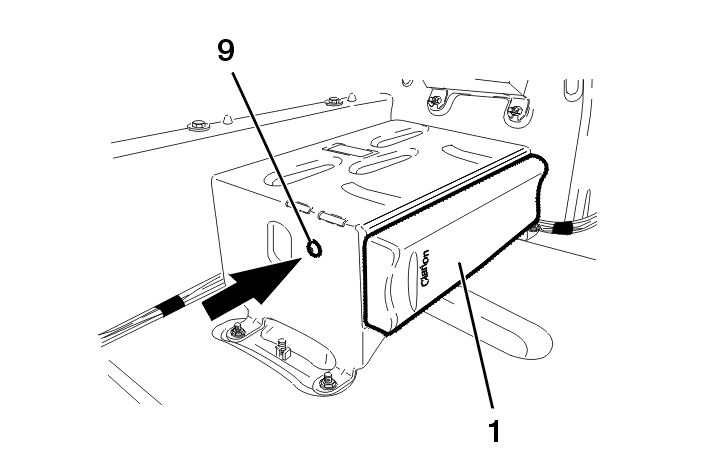

Skjut cd växlaren (1) in i fästet nedanför (8) .

Sätt fast cd växlaren (1) i hållaren med hjälp av en skruv (9) , resdels.nr. 6920.21 .

6 - MONTERING : CD HÅLLARE

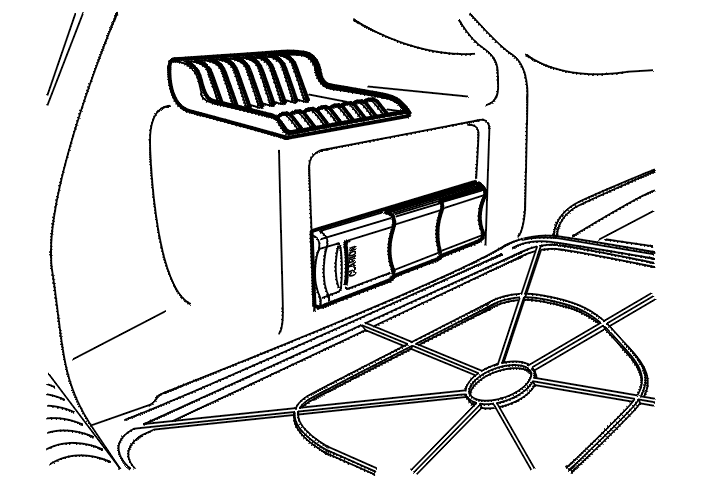

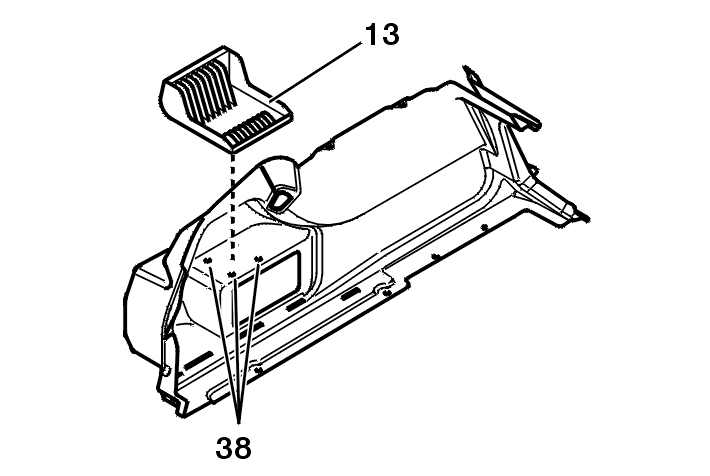

Placera cd hållaren (13) på klädseln .

Märk upp hålen för fastsättning (38) .

Borra hål i klädseln vid märket .

Sätt fast cd hållaren med clips (14) .

7 - INITIALISERING : VERKTYG DIAG 2000

OBLIGATORISKT : bilen skall konfigureras efter montering, så att cd växlaren kan fungera .

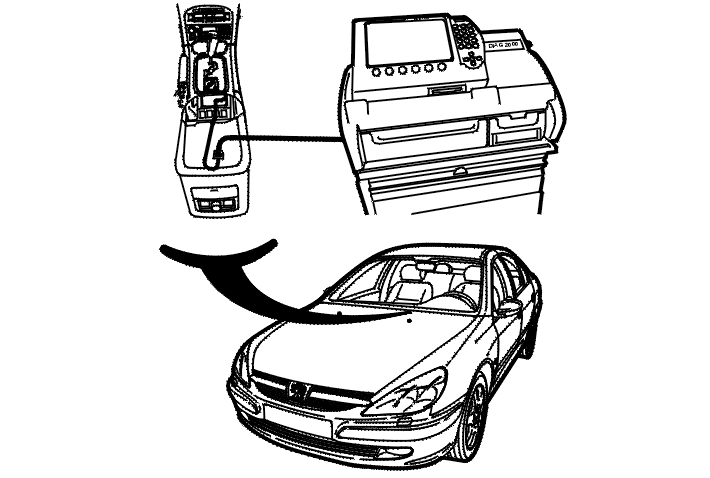

Anslut verktyget DIAG 2000 .

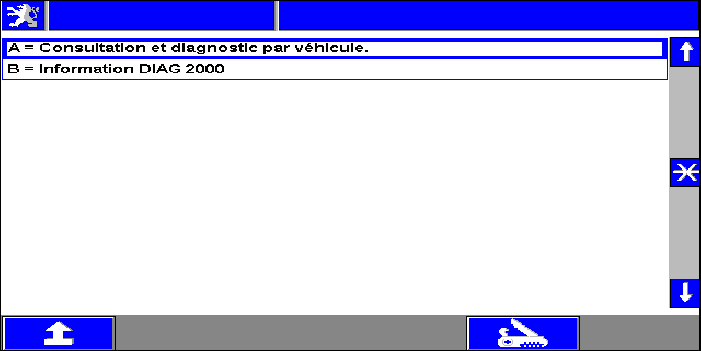

A = Konsultation och diagnos per bil .

B = Information .

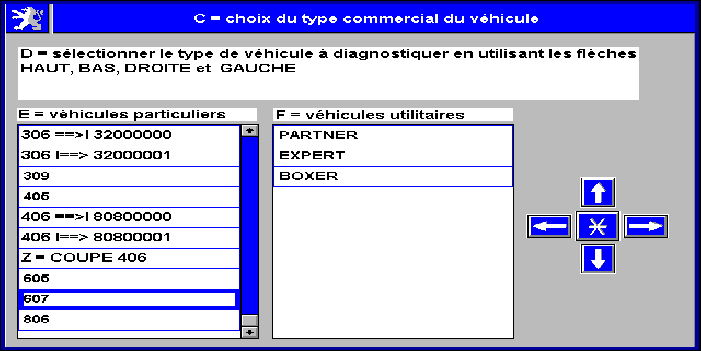

C = Val av bilens handelstyp .

D = Välj den typ av bil som ska diagnostiseras genom att använda upp, ner, höger och vänster pilarna .

E = Personbilar .

F = Nyttofordon .

Z = 406 Coupé .

A = Konsultation och diagnos per bil .

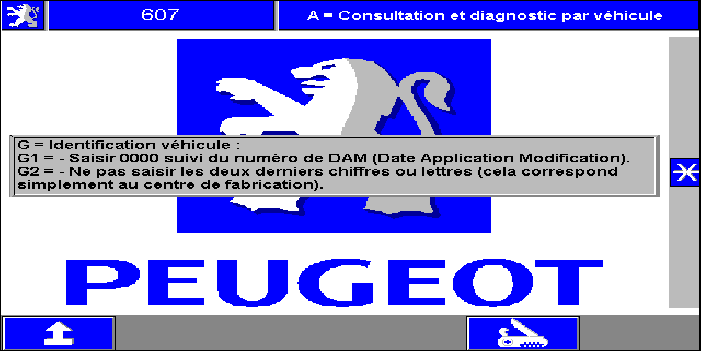

G = Identifiering av bilen :

G1 = slå 0000 åtföljt av DAM-numret (datum för tillämpning av ändringen)
G2 = mata inte in de två sista siffrorna eller bokstäverna (de motsvarar tillverkningscentret)

G = Identifiering av bilen .

H = Mata in numret för noggrann identifiering av bilen .

A = Konsultation och diagnos per bil .

I = Diagnos .

J = Omprogrammering .

K = Reservdelar .

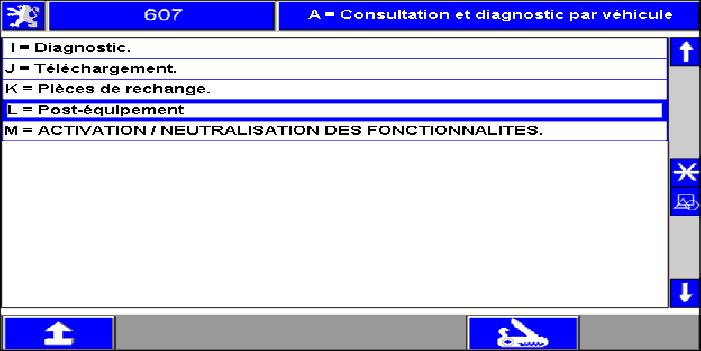

L = Eftermontering .

M = Aktivering och bortkoppling av funktioner .

L = Eftermontering .

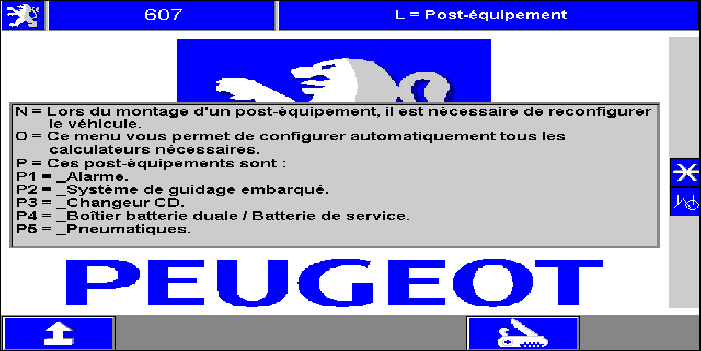

N = Vid eftermontering av extra utrustning måste bilen konfigureras på nytt .

O = Med hjälp av denna meny kan man automatisk konfigurera alla nödvändiga styrboxar .

P = Efterutrustningen är :

P1 = larm
P2 = navigeringssystem
P3 = CD-växlare
P4 = styrbox dualbatteri / servicebatteri
P5 = däck

L = Eftermontering .

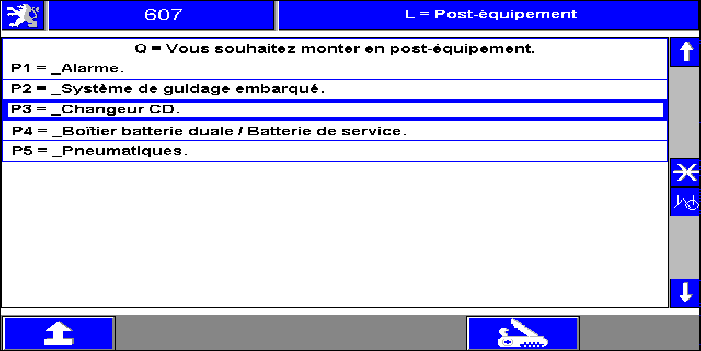

Q = Du önskar montera som extra utrustning .

P1 = Larm .

P2 = Navigeringssystem .

P3 = CD-växlare .

P4 = Styrbox dualbatteri / Servicebatteri .

P5 = Däck .

P3 = CD-växlare .

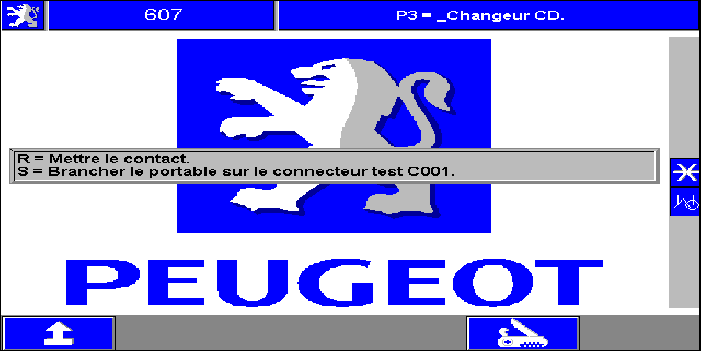

R = Slå på tändningen .

S = Anslut den bärbara enheten till testanslutningen C001 .

P3 = CD-växlare .

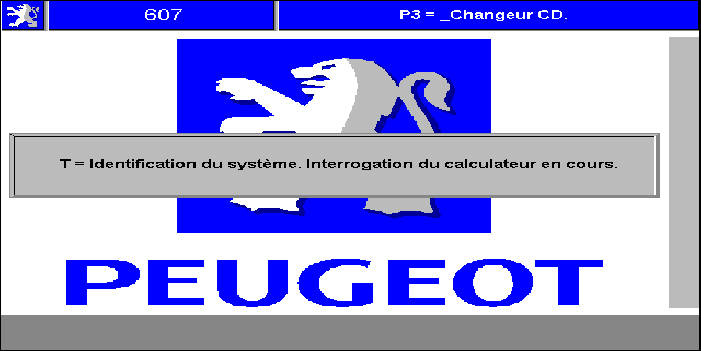

T = Identifiering av systemet - Utfrågning av datorn pågår .

P3 = CD-växlare .

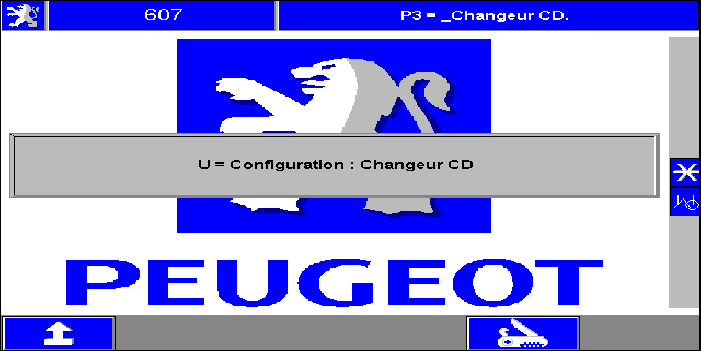

U = Konfiguration : CD-växlare .

V = Konfiguration av cd växlare .

W = Konfigurering utförd .

X = Godkänn för att fortsätta .

8 - TILLBAKAMONTERING AV DELARNA

Montera tillbaka delarna i omvänd ordningsföljd .

Speciell detalj - Extra batteri :

anslut inte batteriet i +cc position
efter återanslutning av batteriet, ska man företa en initialisering av styrboxarna(radion, displays/flerfunktionsskärm) och sekvens fönsterhiss
kontrollera att anordningarnas elektriska funktion är normal

9 - INSTRUKTIONSBOK

Se instruktionsboken .

OBSERVERA : anvisningen gäller med förbehåll för produktändring .
