B1EE08K1 - 607 MOTOR DW12TED4

KONTROLA KOMPRESNÍCH TLAKŮ

1 - SPECIÁLNÍ NÁŘADÍ

MOTOR DW12TED4

MOTOR DW12TED4

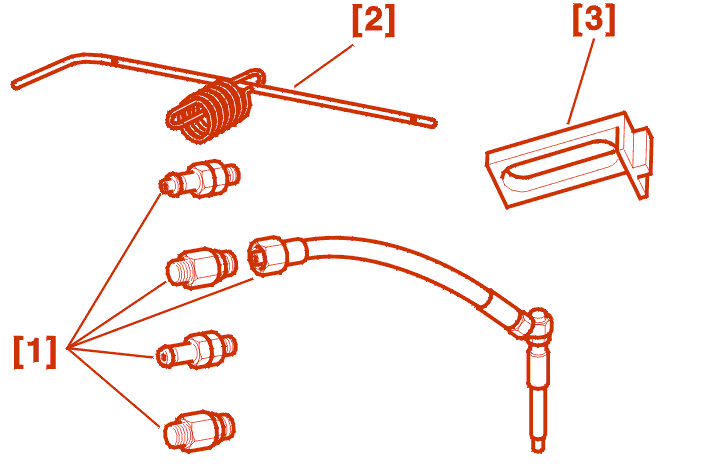

[1] Ťfalešná svíčkať + adaptér kompresiometru (-).0188-U .

[2] Tyčka pro setrvačník (-).0188-X .

[3] přípravek pro zablokování setrvačníku (-).0188-F .

MOTOR DW12TED4

MOTOR DW12TED4

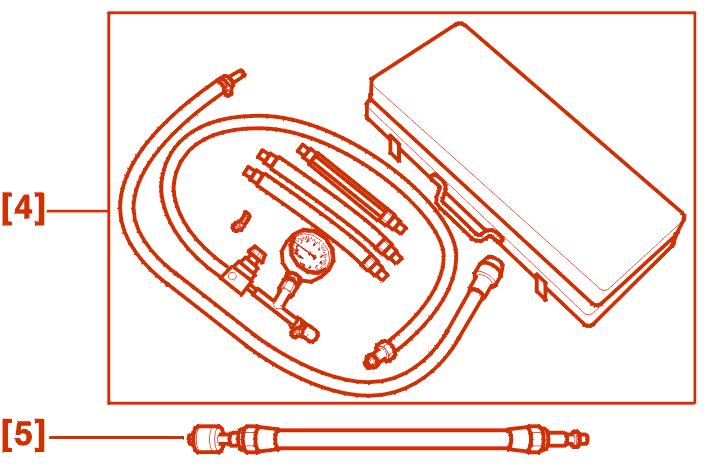

[4] Přístroj na kontrolu tĕsnosti typu FACOM 910A .

[5] Adaptér pro naftové motory, Typ FACOM 910.A6 .

2 - KONTROLA

Přesvĕdčit se, zda rychlost otáčení motoru, pohánĕného startérem, je správná (Minimální hodnota : 250 ot/min) .

Provést kontrolu : Studený motor .

Odpojit :

• akumulátor
• počítač řízení motoru
• napájení žhavicích svíček

Izolovat napájecí vodič žhavicích svíček .

MOTOR DW12TED4

Demontujte :

• pravý držák ozdobného krytu
• ŽHAVICÍ SVÍČKY

VšECHNY TYPY

Namontovat :

• přístroj [1] a jeho adaptér (podle typu kompresiometru) na válec č. 1; utažení momentem 1 m.dan
• kompresiometr

Znovu připojit akumulátor .

Zmĕřit kompresní tlaky v pořadí válců 1, 2, 3, 4 :

• minimální hodnota : 25 až 30 barů
• maximální rozdíl mezi válci může být 5 bar(y)

Jestliže jsou hodnoty nízké, před přistoupením k opravĕ motoru ovĕřit stav vzduchového filtru a tĕsnĕní hlavy válců .

3 - MĔŘENÍ ZTRÁTY KOMPRESNÍHO TLAKU

Provést kontrolu : Studený motor .

MOTOR DW12TED4

MOTOR DW12TED4

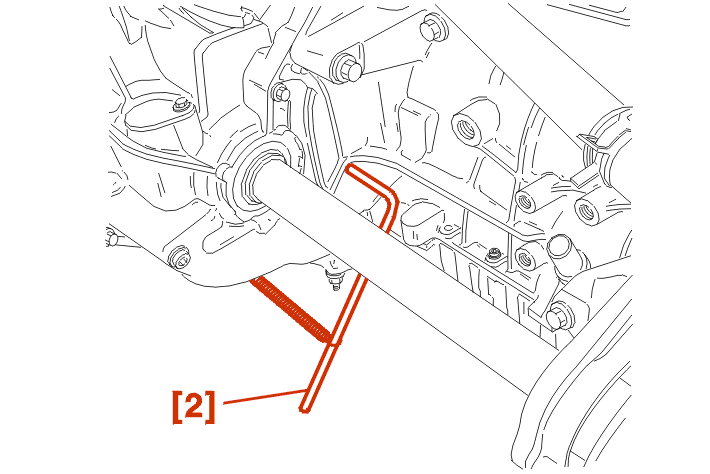

Zajistit setrvačník tyčkou [2] .

MOTOR DW12TED4

VšECHNY TYPY

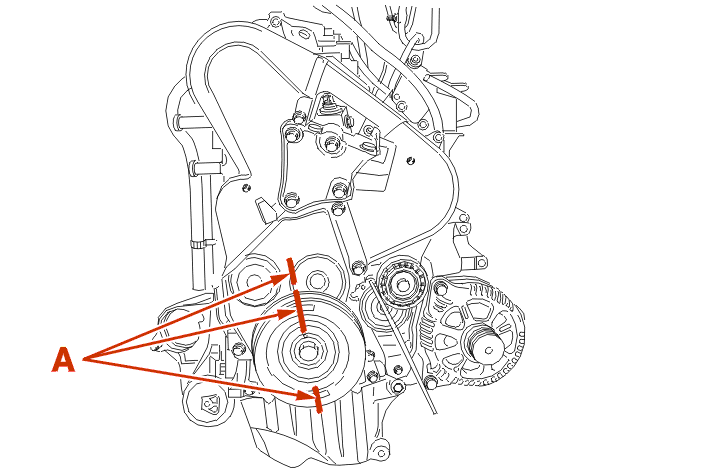

Vyznačit rysku (A) na bloku a řemenici pro určení horní úvrati ve válcích 2 a 3 .

MOTOR DW12TED4

Nasadit přípravek pro zablokování setrvačníku [3] .

Vyjmout tyčku [2] .

Určit válec ve fázi konce komprese (1 nebo 4) pomocí přístrojů [1], [4] a [5]; Utáhnout přípravek [1] momentem 1 dan.m .

Připojit mĕřicí přístroj s použitím vhodné koncovky (viz návod k použití přístroje) .

Odečíst tlakovou ztrátu (Správná hodnota : Přibližnĕ 20 %) .

V případĕ, že hodnota není správná, je možno určit vadné díly zjištĕním místa úniku vzduchu (poslechem) .
