B1EE0CK1 - 607 MOTOR DW12TED4

KONTROLA A SEŘÍZENÍ SKŘÍŇ VYVAŽOVACÍCH HŘÍDELŮ

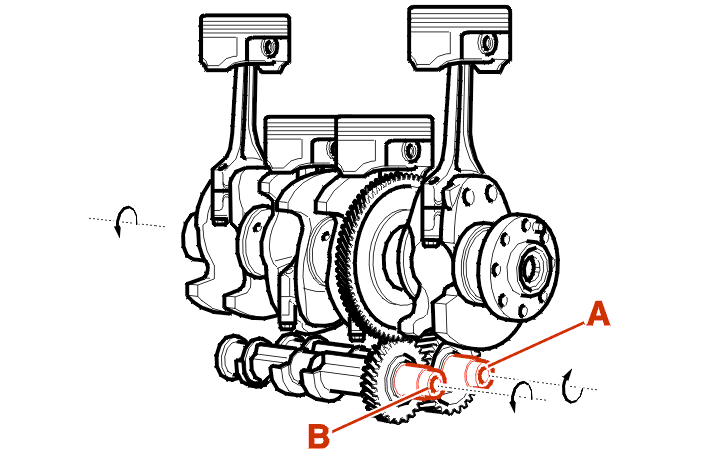

(A) Hřídel AE1 otáčející se v opačném smĕru než klikový hřídel (pohánĕný klikovým hřídelem) .

(B) Hřídel AE2 otáčející se ve stejném smĕru jako klikový hřídel (pohánĕný hřídelem otáčejícím se v opačném smĕru než klikový hřídel) .

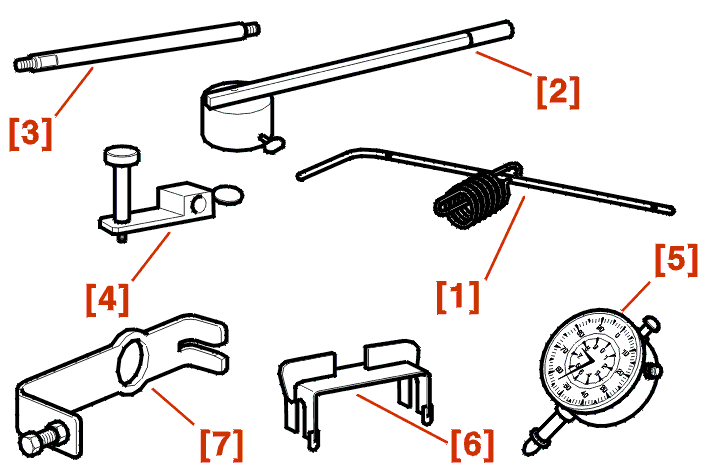

1 - SPECIÁLNÍ NÁŘADÍ


[1] tyčka pro nastavení klikového hřídele (-).0188-X .

[2] Mĕřidlo pro kontrolu vůle vyvažovacích hřídelů (-).0190-A .

[3] Držák úchylkomĕru (-).0190-C1 .

[4] Držák úchylkomĕru (-).0190-C3 .

[5] úchylkomĕr (-).1504 .

[6] Kalibry pro ustavení vyvažovacích hřídelů (-).0190-D .

[7] Příruba kalibru pro ustavení vyvažovacích hřídelů (-).0190-E2 .


[8] Páka pro znehybnĕní vyvažovacího hřídele (-).0190-F2 .

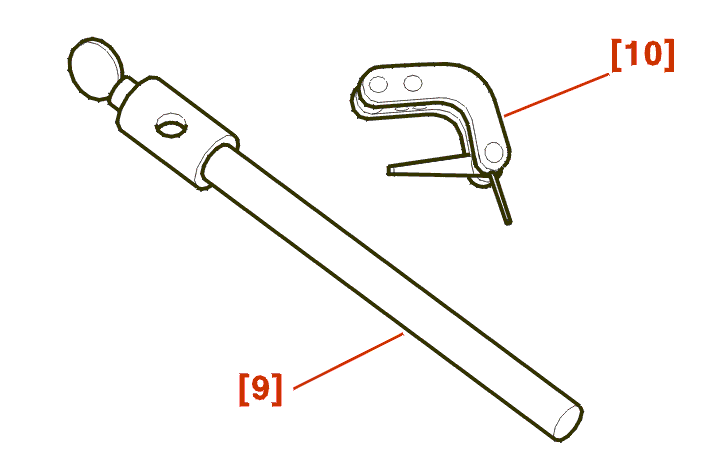

[9] Táhlo držáku (-).0504-A1Z .

[10] Úhlová předlohová páka pro úchylkomĕr (-).0117-AG .

2 - KONTROLA POHLEDEM STAV VYVAŽOVACÍHO HŘÍDELE

demontovat spodní víko .

Vyčistit ozubení vĕnce klikového hřídele a ozubená kola vyvažovacích hřídelů .

Nastříkat přípravek pro čistĕní brzd na ozubení, přitom ručnĕ otáčet motorem .

Vysušit ozubení stlačeným vzduchem .

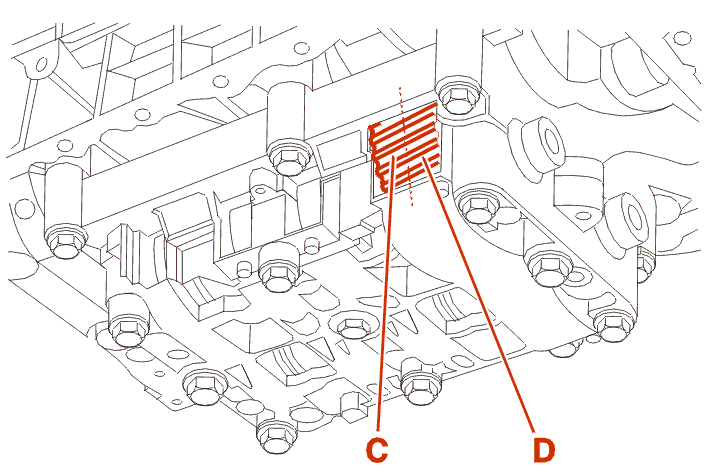

C : Část ozubení ve styku s klikovým hřídelem .

D : Část ozubení ve styku s ozubeným kolem hřídele otáčejícím se ve stejném smĕru jako klikový hřídel .

C (*) D (*) provést operace
dobrý dobrý provést kontrolu axiální vůle vyvažovacích hřídelů
poškozený dobrý vymĕnit klikový hřídel a skříň vyvažovacích hřídelů
dobrý poškozený vymĕnit skříň vyvažovacích hřídelů
poškozený poškozený vymĕnit klikový hřídel a skříň vyvažovacích hřídelů
(*) stav ozubení

3 - KONTROLA AXIÁLNÍ VŮLE

3 - 1 - PŘIPOJENÍ PŘÍPRAVKŮ

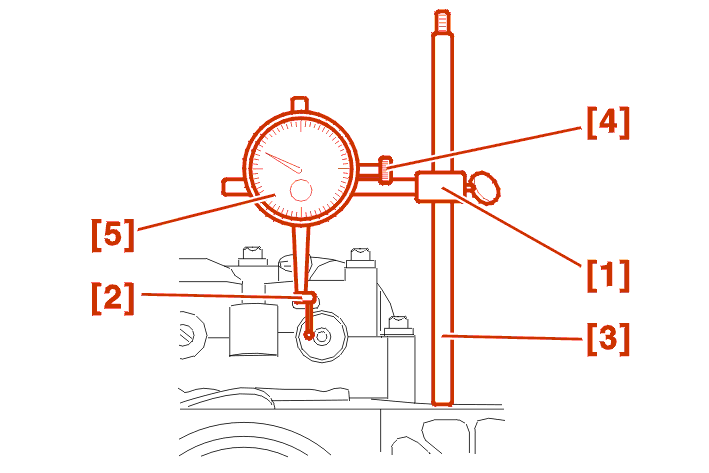

Našroubovat přípravek [3] na blok válců .

Připravit celek [5] - [4] - [9] - [10] a umístit jej na přípravek [3] .

3 - 2 - MĔŘENÍ

Posunout vyvažovací hřídel ve smĕru axiální vůle až nadoraz .

Vynulovat úchylkomĕr .

Posunout vyvažovací hřídel v axiálním smĕru a zmĕřit hodnotu vůle .

Jestliže hodnota není správná ; Vymĕnit skříň vyvažovacích hřídelů .

Jestliže je hodnota správná ; Provést stejnou kontrolu u druhého vyvažovacího hřídele .

Jestliže je hodnota správná ; Provést kontrolu vůle mezi klikovým hřídelem a vyvažovacím hřídelem AE1 .

4 - KONTROLA A SEŘÍZENÍ VŮLE V OZUBENÍ MEZI KLIKOVÝM HŘÍDELEM A VYVAŽOVACÍM HŘÍDELEM OTÁČEJÍCÍM SE V OPAČNÉM SMĔRU NEŽ KLIKOVÝ HŘÍDEL (AE1)

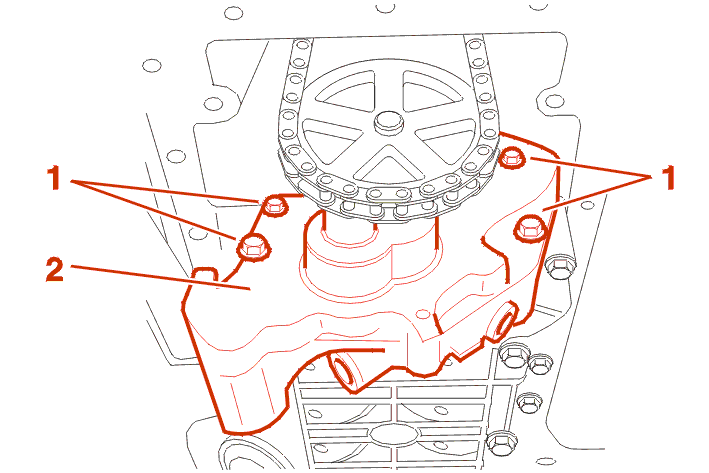

Demontujte Šrouby (1) .

Demontovat olejové čerpadlo (2) .

Nastavit motor do bodu pro zajištĕní .

4 - 1 - PŘIPOJENÍ PŘÍPRAVKŮ


Našroubovat přípravek [3] na blok válců .

Nasadit přípravek [2] na vyvažovací hřídel AE1 .

Připravit kontrolní celek [4] - [5] .

Umístit celek [4] - [5] tak, aby dotyk úchylkomĕru [5] svíral úhel hodnoty 90° s přípravkem [2] .

4 - 2 - MĔŘENÍ PRACOVNÍ VŮLE

DŮLEŽITÉ : při každém mĕření zablokovat vyvažovací hřídel AE1 v axiálním smĕru zatlačením shora rukou .

Pohnout koncem přípravku (2) tak, aby se dostal nadoraz (mírnou silou) .

Vynulovat úchylkomĕr .

Pohnout koncem přípravku [2] z jednoho dorazu na druhý, aby tak mohla být zmĕřena vůle v ozubení mezi vĕncem klikového hřídele a vyvažovacím hřídelem AE1 .

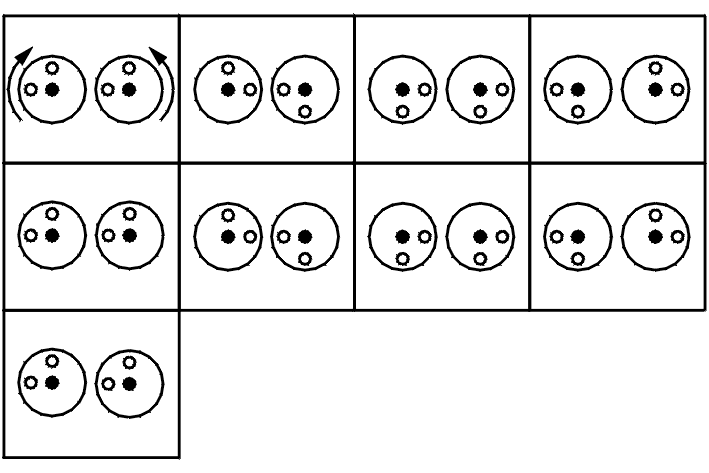

Toto mĕření musí být provedeno 9 krát každých 90° pootočení vyvažovacího hřídele tak, aby došlo k úplnému otočení klikového hřídele .

První a 9. bod mĕření jsou stejné, jestliže je zjištĕn příliš velký rozdíl, provést znova další sérii mĕření .

DŮLEŽITÉ : hodnota vůle musí být mezi 1/100 a 7/100 .

Jestliže hodnota není správná : Provést kontrolu vůle mezi vyvažovacími hřídeli AE1 a AE2 ; Provést seřízení vůle mezi klikovým hřídelem a hřídelem AE1 .

Jestliže je hodnota správná : Provést kontrolu vůle mezi vyvažovacími hřídeli AE1 a AE2 .

4 - 3 - SEŘÍZENÍ

Zajistit klikový hřídel (Pomocí [1]) .

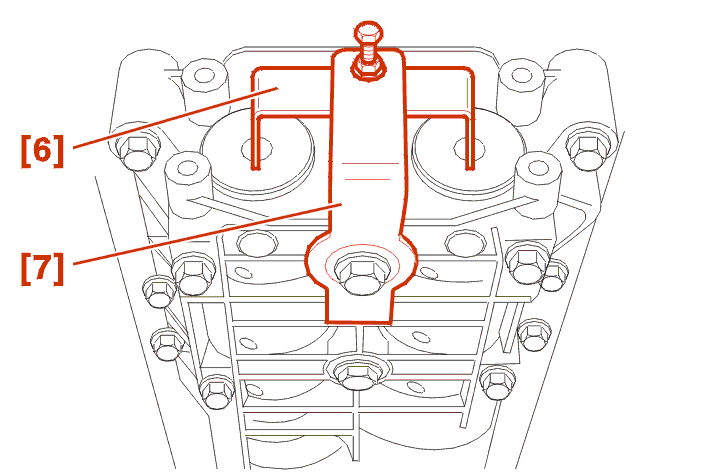

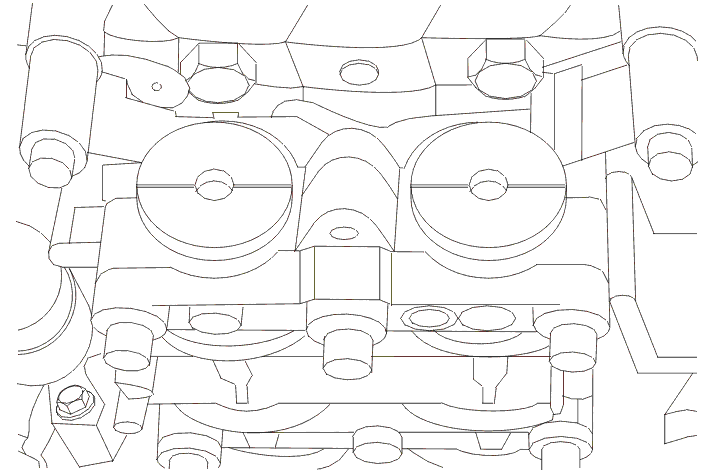

Nasadit přípravky [6] - [7] .


Demontujte :

Znovu namontujte :

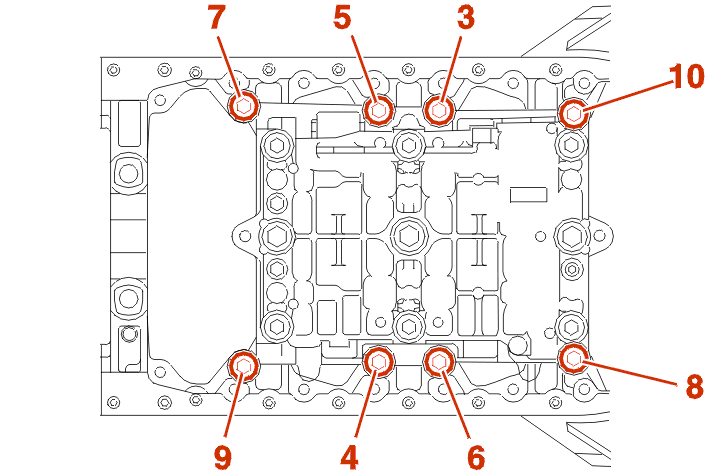

Utáhnout šrouby (3) - (4) - (5) - (6) - (7) - (8) - (9) - (10) momentem 2.2 m.dan (V pořadí) .

Demontovat přípravky [6] - [7] .

Provést kontrolu vůle mezi klikovým hřídelem a vyvažovacím hřídelem AE1 .

Zaznamenat hodnotu nejmenší vůle a na jejím základĕ podle níže uvedené tabulky stanovit hodnotu vymezovací podložky pro konečnou montáž .

minimální vůle tloušťka montované(ých) podložky(ek) označení podložky(ek)
0,07 1,47 47
0,08 1,47 47
0,09 1,45 45
0,1 1,43 43
0,11 1,41 41
0,12 1,41 41
0,13 1,39 39
0,14 1,37 37
0,15 1,35 35
0,16 1,35 35
0,17 1,33 33
0,18 1,31 31
0,19 1,29 29
0,2 1,29 29
0,21 1,27 27
0,22 1,25 25
0,23 1,23 23
0,24 1,23 23
0,25 1,21 21
0,26 1,19 19

Vrátit na místo přípravky [6] - [7] .


Demontujte :

Znovu namontujte :

Utáhnout šrouby (3) - (4) - (5) - (6) - (7) - (8) - (9) - (10) momentem 2.2 m.dan (V pořadí) .

Demontovat přípravky [6] - [7] .

Provést kontrolu vůle mezi klikovým hřídelem a vyvažovacím hřídelem AE1 .

Jestliže hodnota není správná : Provést znova operaci seřízení vůle .


Znovu namontujte :

namontovat olejovou vanu .

5 - KONTROLA VŮLE V OZUBENÍ MEZI VYVAŽOVACÍM HŘÍDELEM OTÁČEJÍCÍM SE V OPAČNÉM SMĔRU NEŽ KLIKOVÝ HŘÍDEL (AE1) A VYVAŽOVACÍM HŘÍDELEM OTÁČEJÍCÍM SE VE STEJNÉM SMĔRU JAKO KLIKOVÝ HŘÍDEL (AE2)

Zajistit klikový hřídel ( Pomocí [1]) .

5 - 1 - PŘIPOJENÍ PŘÍPRAVKŮ

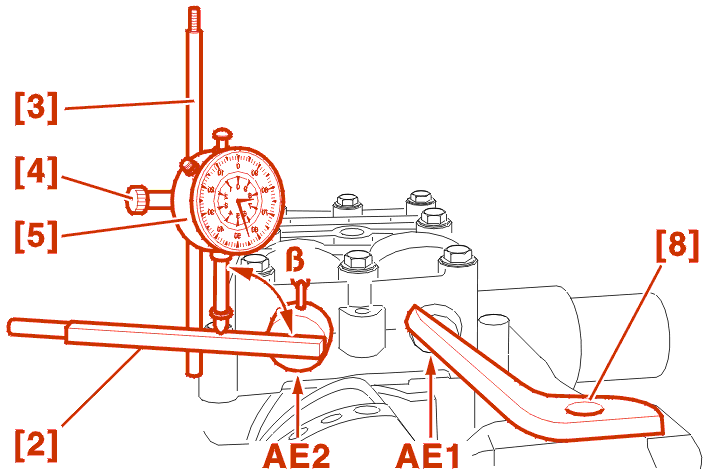

Našroubovat přípravek [3] na blok válců .

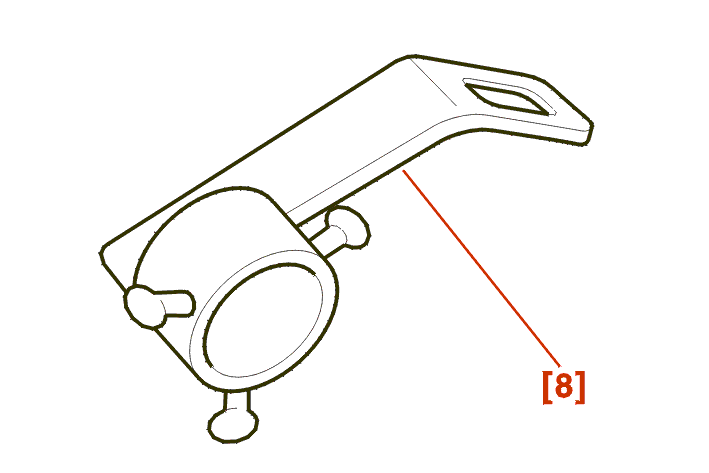

Nasadit přípravek [8] na vyvažovací hřídel AE1 a zablokovat jej na bloku válců .

Nasadit přípravek [2] na vyvažovací hřídel AE2 .

Připravit kontrolní celek [4] - [5] .

Umístit celek [4] - [5] tak, aby dotyk úchylkomĕru [5] svíral úhel hodnoty 90° s přípravkem [2] .

5 - 2 - MĔŘENÍ PRACOVNÍ VŮLE

Pohnout koncem přípravku (2) tak, aby se dostal nadoraz (mírnou silou) .

Vynulovat úchylkomĕr .

Pohnout koncem přípravku [2] z jednoho dorazu na druhý, aby tak mohla být zmĕřena vůle v ozubení mezi vĕncem klikového hřídele a vyvažovacím hřídelem AE1 - AE2 .

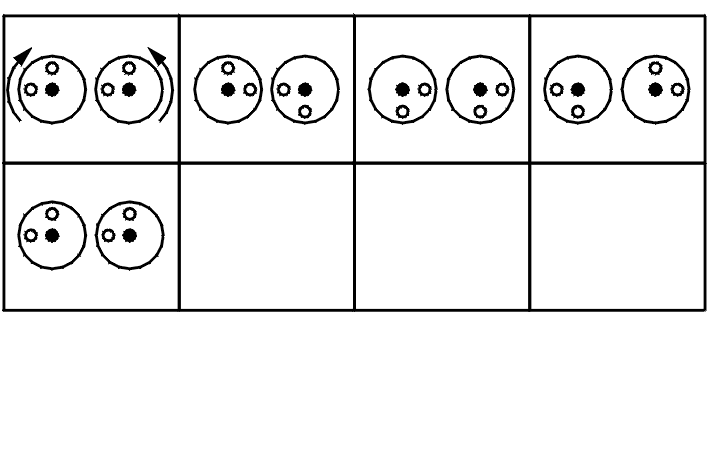

Toto mĕření musí být provedeno 5 krát každých 90° pootočení vyvažovacího hřídele tak, aby došlo k úplnému otočení klikového hřídele .

První a 5. bod mĕření jsou stejné, jestliže je zjištĕn příliš velký rozdíl, provést znova další sérii mĕření .

DŮLEŽITÉ : hodnota vůle musí být mezi 1/100 a 7/100 .

Jestliže hodnota není správná : Vymĕnit skříň vyvažovacích hřídelů .


Znovu namontujte :

namontovat olejovou vanu .
