B1GB0MK1 - 607 MOTOR ES9J4S MOTOR EW12J4 MOTOR DW12TED4 PŘEVODOVKA ML5T
CHARAKTERISTIKY-IDENTIFIKACE CHLADICÍ OKRUH
1 - IDENTIFIKACE
MOTOR ES9J4S
Schéma chladicího okruhu motoru ES9J4S .
(1) Chladič .
(2) Kolektor vstupu chladicí kapaliny .
(3) Čerpadlo chladicí kapaliny .
(4) Odplyňovací nádobka .
(5) Komora výstupu chladicí kapaliny .
(6) Odvzdušňovací šroub .
(7) Výmĕník tepla chladicí kapalina - olej : Motor .
(8) Výmĕník tepla automatické převodovky .
MOTOR EW12J4

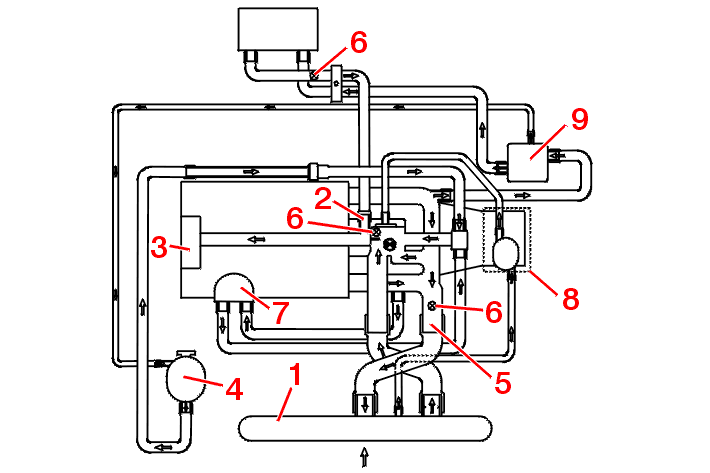

Schéma chladicího okruhu motoru EW12J4 .
(1) Chladič .
(2) Kolektor vstupu chladicí kapaliny .
(3) Čerpadlo chladicí kapaliny .
(4) Odplyňovací nádobka .
(5) Komora výstupu chladicí kapaliny .
(6) Odvzdušňovací šroub .
(7) Výmĕník tepla chladicí kapalina - olej : Motor .
(8) Výmĕník tepla automatické převodovky .
(9) Odplyňovací komora .
MOTOR DW12TED4 PŘEVODOVKA ML5T

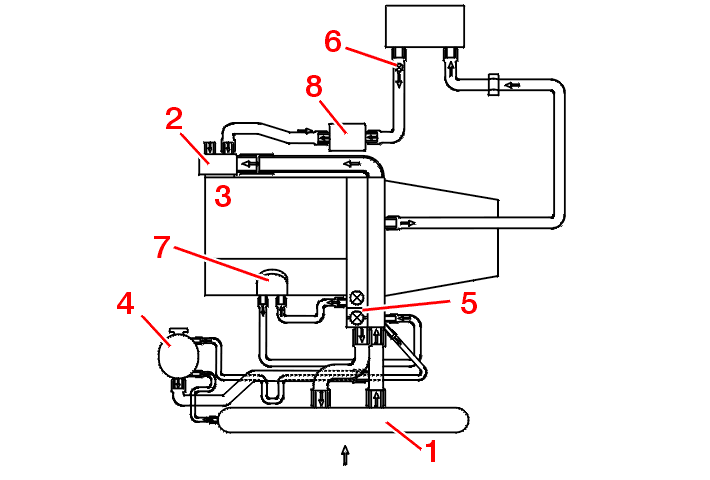

Schéma chladicího okruhu motoru DW12TED4 (Mechanická převodovka) .
(1) Chladič .
(2) Kolektor vstupu chladicí kapaliny .
(3) Čerpadlo chladicí kapaliny .
(4) Odplyňovací nádobka .
(5) Komora výstupu chladicí kapaliny .
(6) Odvzdušňovací šroub : Výmĕník topení .
(7) Výmĕník tepla chladicí kapalina - olej : Motor .
(8) Výmĕník egr .
VšECHNY TYPY
2 - CHARAKTERISTIKY
| chlazení | |||
|---|---|---|---|
| schválený typ motoru | 3FZ | XFX | 4HX |
| zvláštnosti | bez | ||
| objem : litry(ů) | 6 | n.c. | 7.5 |
| přetlak : bar | 1.4 | ||
| termostat (řC) počátek otvírání | 89° | 78° | 83° |
| výkon ventilátoru(ů) (w) | 450 W | ||
| ventilátor(y) ovládán(y) přes | počítač vstřikování | ||
| výstraha při teplotĕ (řC) | 118ř | ||
| teplota zapnutí (řC) stupeň 1 | 97ř | ||
| teplota zapnutí (řC) stupeň 2 | 101ř | ||
| teplota zapnutí (řC) stupeň 3 | 105ř | ||
| teplota zapnutí (řC) dochlazování |
105ř 6 min |
||
| výmĕník olej - chladicí kapalina, počet lamel | 4 čepele | 12 čepele | |
