B1GG0XK1 - 607

DEMONTÁŽ - MONTÁŽ ČERPADLO CHLADICÍ KAPALINY

1 - DEMONTÁŽ

VYPUSTIT CHLADICÍ OKRUH .

DEMONTOVAT ROZVODOVÝ ŘEMEN .

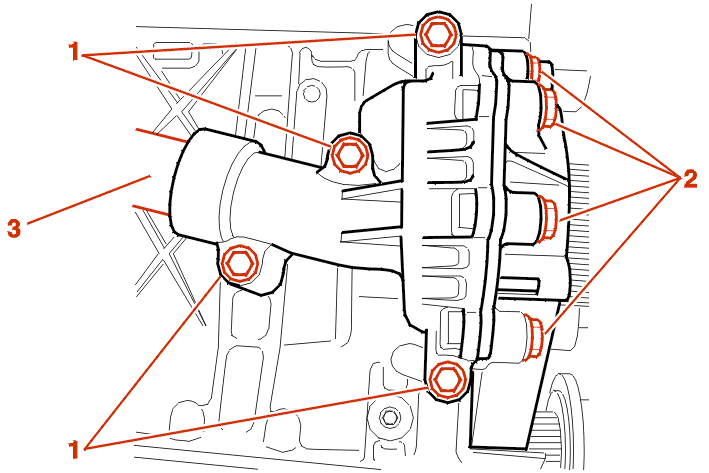

Demontovat 4 šrouby(ů) (1) .

DŮLEŽITÉ : nepovolovat upevňovací šrouby (2) .

Demontovat čerpadlo chladicí kapaliny .

2 - MONTÁŽ

DŮLEŽITÉ : zkontrolovat přítomnost středicích kolíků na bloku válců .

Potřít tukem tĕsnĕní potrubí (3) a namontovat čerpadlo chladicí kapaliny .

Namontovat 4 šrouby (1) .

Utahovací moment(y) :

• předbĕžné utažení : 0.4 m.daN
• utažení : 1.4 m.daN

NAMONTOVAT ROZVODOVÝ ŘEMEN .

NAPLNIT A ODVZDUŠNIT CHLADICÍ OKRUH .
