B3DG0WK1 - 607

DEMONTÁŽ - MONTÁŽ TÁHLO ŘÍZENÍ PRO SEŘIZOVÁNÍ SBÍHAVOSTI

1 - DEMONTÁŽ

Demontovat kolo .

Demontovat upevňovací sponu lanka ruční brzdy (1) .

Demontujte :

• výstředník (2)
• výstředník (3)
• táhlo kleštiny

2 - MONTÁŽ

Namontovat táhlo kleštiny (bez utahování) .

Vyčistit a namazat tukem výstředníky .

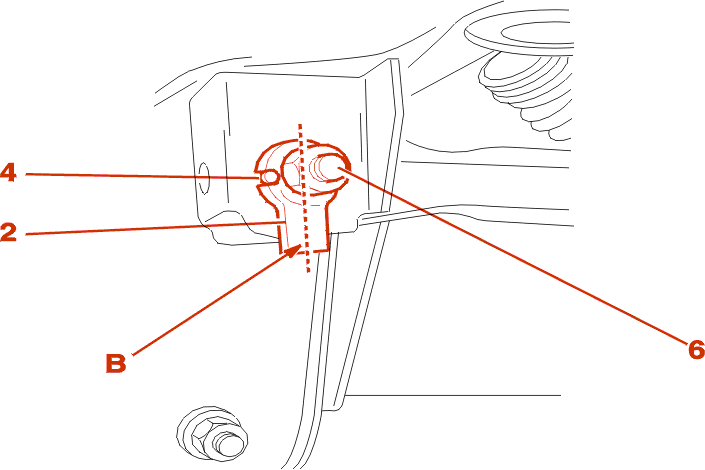

Umístit výstředníky (označení A a B do svislé polohy) .

Zkontrolovat správnou polohu středicího kolíku (4) .

Mírnĕ utáhnout šrouby (5) - (6) (Beze zmĕny polohy výstředníků) .

Namontovat sponu (1) .

Provést seřízení zadní nápravy .

Utahovací moment(y) :

• šroub (5) momentem 5.5 m.dan
• šroub (6) momentem 3.5 m.dan
• kolo momentem 9 m.dan
