C5HB03F1 - 607 MOTOR DW12TED4 MOTOR ES9J4S MOTOR EW10J4 MOTOR EW12J4

CHARAKTERISTIKY-IDENTIFIKACE KLIMATIZACE (CHLAZENÍ)

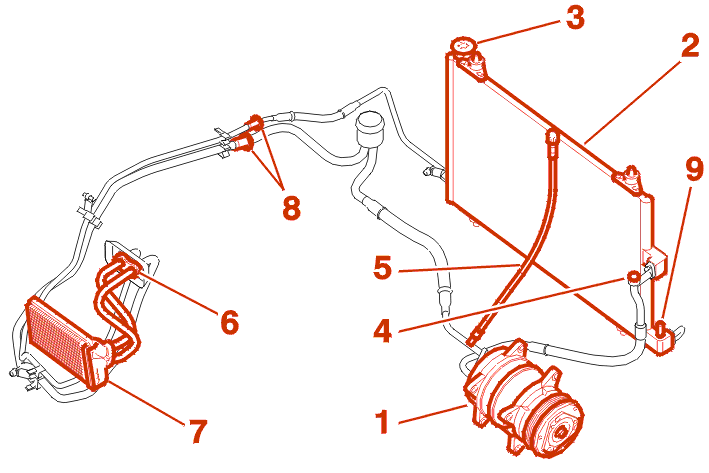

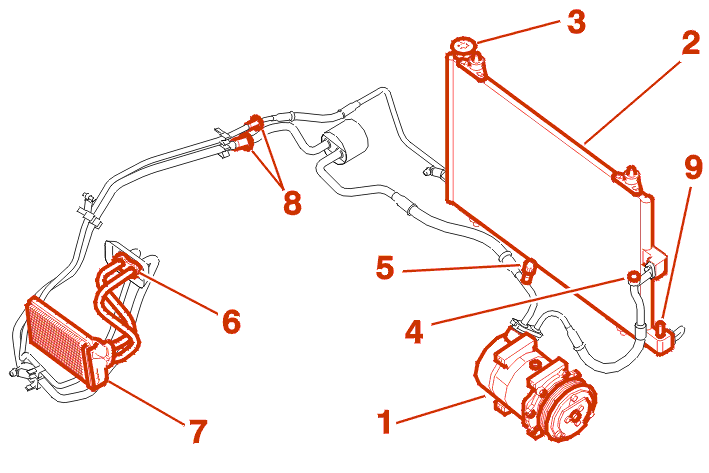

1 - IDENTIFIKACE

MOTOR ES9J4S

MOTOR EW10J4 MOTOR EW12J4

MOTOR DW12TED4

VšECHNY TYPY

(1) Kompresor .

(2) Kondenzátor .

(3) Nádržka dehydrátoru .

(4) Vysokotlaký ventil .

(5) Nízkotlaký ventil .

(6) Redukční ventil .

(7) Výparník .

(8) Zaklapávací přípojky .

(9) Ventil presostatu .

2 - CHARAKTERISTIKY

Filtrační vložka : Systém KOMO .

Značka kompresoru : SANDEN .

Typ : SD7V16 .

Objem olejové náplnĕ : 135 ± 15 cm3 .

Typ oleje : SP10 .

Objem chladiva : 625 ± 20 g .

3 - UTAHOVACÍ MOMENT(Y) KLIMATIZACE

(1) Příruba vstupu a výstupu kompresoru : 4 m.daN .

(2) Příruba redukčního ventilu : 1 m.daN .

(3) Příruba vstupu a výstupu kondenzátoru : 0,5 m.daN .

(4) Uzávĕr nádržky dehydrátoru : 1,4 m.daN .

(5) Ventil presostatu : 0,5 m.daN .
