C5JG1CW1 - 607

DEMONTÁŽ - MONTÁŽ PŘEDNÍHO PYROTECHNICKÉHO PÁSU

1 - DEMONTÁŽ

DŮLEŽITÉ : PROVÉST POSTUP VYŘAZENÍ CENTRÁLNÍHO SYSTÉMU NAFUKOVACÍCH VAKŮ Z ČINNOSTI .

Demontáž :

• SPODNÍ OBLOŽENÍ PROSTŘEDNÍHO SLOUPKU
• HORNÍ OBLOŽENÍ STŘEDNÍHO SLOUPKU

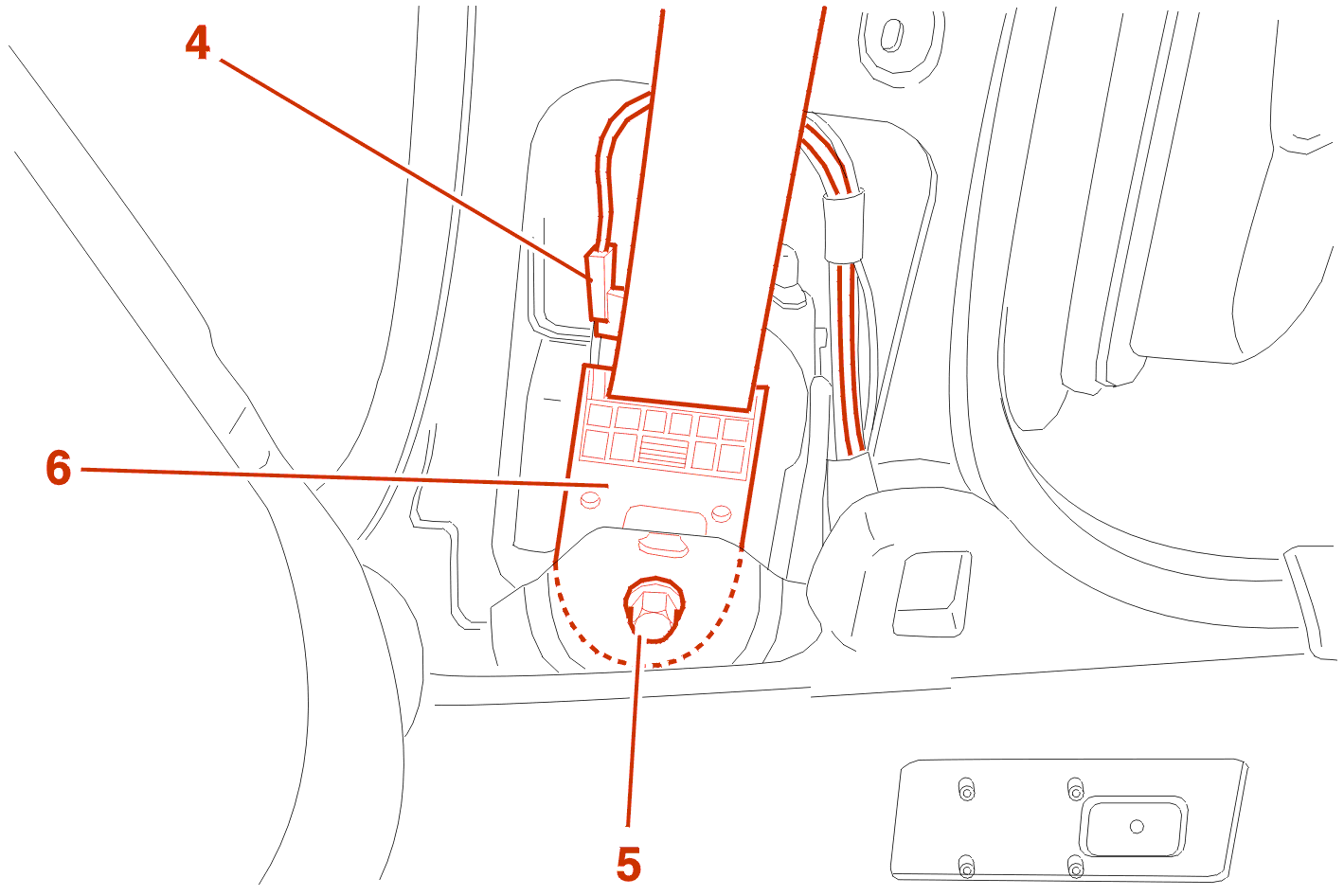

DŮLEŽITÉ : odpojit konektor (4) (viz obrázek 2) .

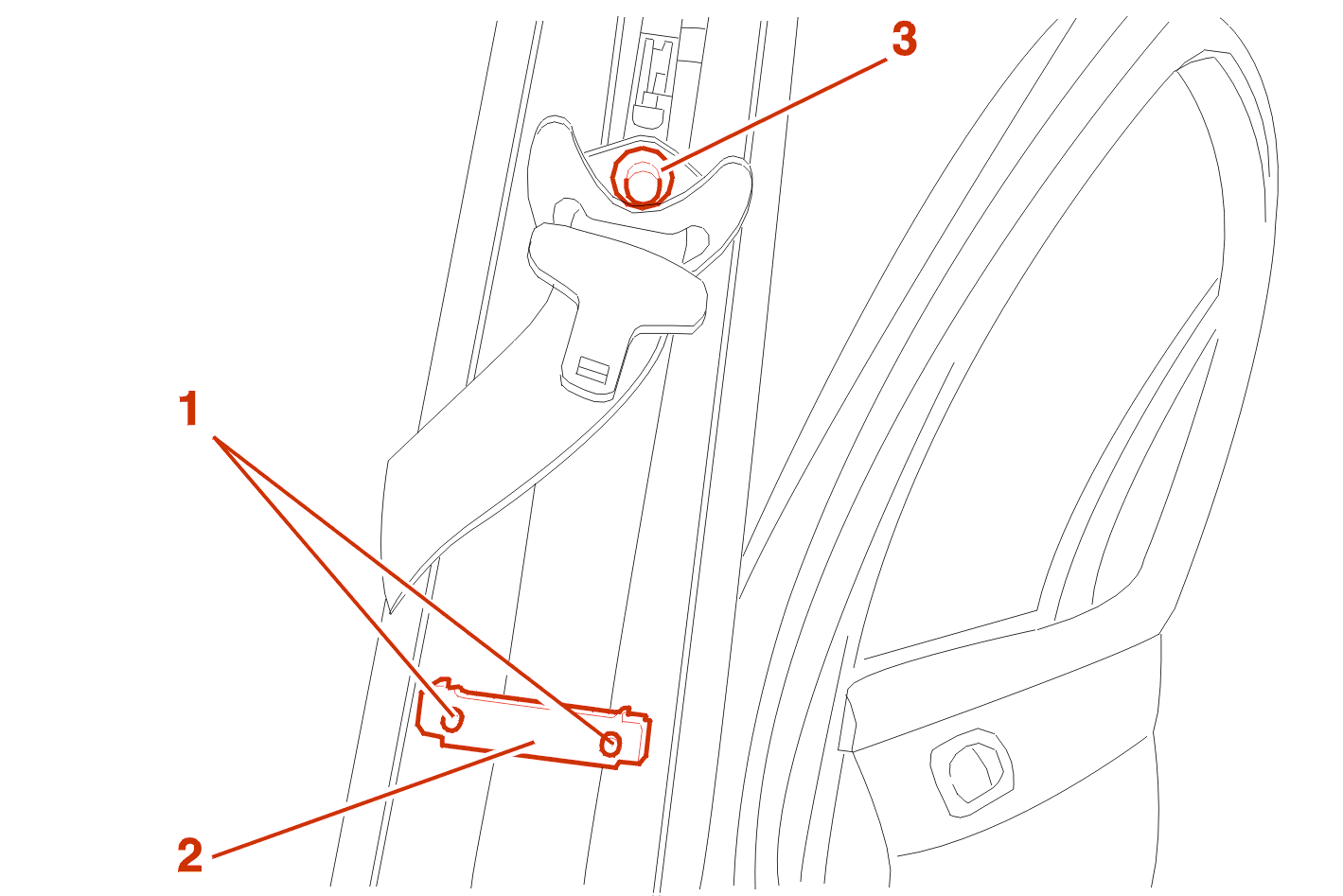

Demontujte :

• upevňovací prvky (1)
• vodítko bezpečnostního pásu (2)
• upevnĕní (3)

Demontujte :

• upevnĕní (5)
• navíječ bezpečnostního pásu (6)

2 - MONTÁŽ

POZOR : při montáži horního obložení středního sloupku se ujistit o dobré montáži systému seřizování pásu .

Postupovat v opačném pořadí operací než při demontáži .

Utažení šroubů (3) momentem 3 m.dan .

Utažení šroubů (5) momentem 3 m.dan .

DŮLEŽITÉ : PROVÉST POSTUP UVEDENÍ CENTRÁLNÍHO SYSTÉMU NAFUKOVACÍCH VAKŮ DO POHOTOVOSTNÍHO STAVU .

Ovĕřit funkci pásů .
